圆锯导轨结构的制作方法

本技术涉及圆锯,具体讲是一种圆锯导轨结构。

背景技术:

1、在木材加工行业中,圆锯作为一种高效、精准的切割工具,被广泛应用于各类木材的切割作业。传统圆锯系统通常配备有长条形导轨,这种导轨设计用于为圆锯提供稳定的直线运动路径,确保切割过程的直线度和精度。导轨通过特定的卡槽结构与圆锯机体相连,使得圆锯能够沿着导轨预设的轨迹进行切割,从而大大提高了工作效率和切割质量。

2、然而,当前市场上的圆锯导轨系统存在一个显著的局限性:即导轨与圆锯之间的适配性高度专一化。具体而言,大多数长排导轨是根据特定型号或品牌的圆锯定制设计的,其尺寸、形状及连接机制均严格匹配某一类圆锯。这种设计虽然在一定程度上保证了圆锯与导轨之间的紧密配合和最佳性能,但同时也带来了严重的兼容性问题,那就是其他类型或品牌的圆锯往往无法直接使用这些专为特定型号设计的导轨。这一现状存在以下问题:对于拥有多种类型圆锯的用户而言,为了充分发挥每种圆锯的性能,不得不购买多套与之匹配的长导轨,这无疑大幅增加了成本,多套长导轨也不便于收纳。

技术实现思路

1、鉴于上述现有技术的缺陷,本实用新型的目的在于:提供一种圆锯导轨结构。

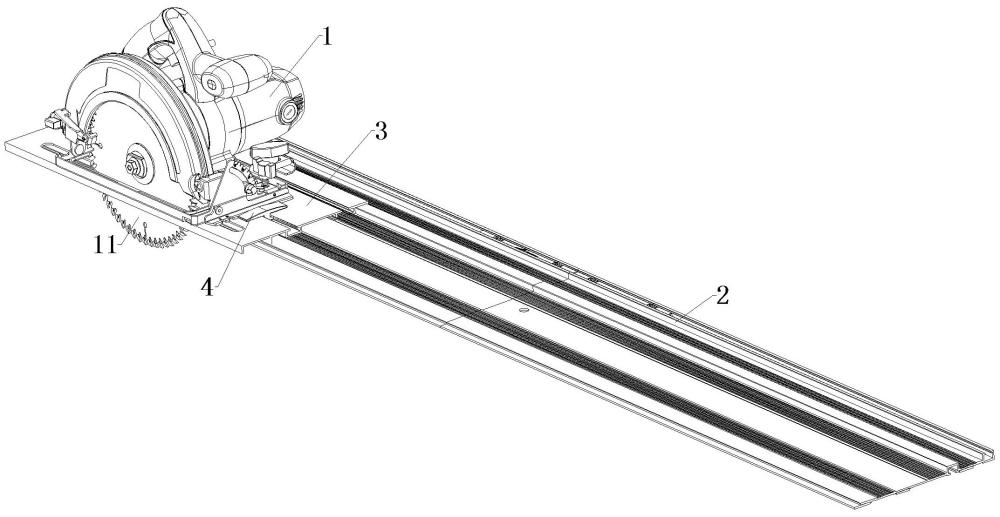

2、本实用新型的技术解决方案是:圆锯导轨结构,它包括圆锯和长导轨,长导轨的顶部凸设有前后延伸的凸轨,它还包括用于连接长导轨和圆锯的辅助导轨;

3、辅助导轨的右端底部具有一前后贯通的滑槽,辅助导轨放在长导轨顶部,凸轨卡入滑槽且与滑槽前后滑动配合;

4、圆锯放置在辅助导轨顶部,并通过锁紧装置将圆锯与辅助导轨固定,辅助导轨的左端具有上下贯通的长通孔,长通孔供圆锯的锯片穿过。

5、进一步地,辅助导轨的底部凸设有凸台,凸台支撑在长导轨上端。

6、进一步地,辅助导轨的上端中部位置具有一前后贯通的第一t型槽,第一t型槽供一挡块卡入,挡块下端具有与第一t型槽前后滑动配合的t型块,圆锯前端面靠在挡块后端面上。

7、进一步地,锁紧装置包括一个第一锁紧机构和两个第二锁紧机构,第一锁紧机构用于固定圆锯前端,第二锁紧机构用于固定圆锯后端。

8、进一步地,第一锁紧机构包括一第一压板、一第一螺杆以及一第一锁紧旋钮,第一螺杆下端具有一第一圆片,辅助导轨右上端具有前后贯通的第二t型槽,第一圆片卡入第二t型槽内且与第二t型槽前后滑动配合,第一压板具有上下贯通的第一通孔,第一螺杆上下延伸地穿过第一通孔,第一锁紧旋钮与第一螺杆上端螺纹连接,且第一锁紧旋钮压在第一压板顶部,第一压板左端具有第一卡钩,圆锯下端具有边框,第一压板压在边框前端顶部,且第一钩卡在边框前端内壁上。

9、进一步地,两第二锁紧机构均包括一第二压板、一第二螺杆以及一第二锁紧旋钮,两个第二螺杆下端均具有一第二圆片,其中一第二圆片卡入第二t型槽内且与第二t型槽前后滑动配合,另一第二圆片卡入第一t型槽内且与第一t型槽前后滑动配合,第二压板具有上下贯通的第二通孔,第二螺杆上下延伸地穿过第二通孔,第二锁紧旋钮与第二螺杆上端螺纹连接,且第二锁紧旋钮压在第二压板顶部,第二压板前端具有第二卡钩,第二压板压在边框后端顶部,且第二卡钩卡在边框后端内壁上。

10、应用本实用新型所提供的圆锯导轨结构,其有益效果是:在圆锯底部安装了一块辅助导轨,这块辅助导轨与长导轨是匹配的,通过辅助导轨上的滑槽与长导轨的凸轨配合,实现了辅助导轨在长导轨上的灵活滑动,进而使得圆锯能够沿长导轨稳定直线运动,对于拥有多种类型圆锯的用户而言,无需再为每种圆锯购买多套与之匹配的长导轨,只需准备与长导轨配合辅助导轨,这种辅助导轨长度短,制造成本低,相比于长导轨也更便于收纳。

1.圆锯导轨结构,它包括圆锯和长导轨,长导轨的顶部凸设有前后延伸的凸轨,其特征在于:它还包括用于连接长导轨和圆锯的辅助导轨;

2.根据权利要求1所述的圆锯导轨结构,其特征在于:辅助导轨的底部凸设有凸台,凸台支撑在长导轨上端。

3.根据权利要求1所述的圆锯导轨结构,其特征在于:辅助导轨的上端中部位置具有一前后贯通的第一t型槽,第一t型槽供一挡块卡入,挡块下端具有与第一t型槽前后滑动配合的t型块,圆锯前端面靠在挡块后端面上。

4.根据权利要求3所述的圆锯导轨结构,其特征在于:锁紧装置包括一个第一锁紧机构和两个第二锁紧机构,第一锁紧机构用于固定圆锯前端,第二锁紧机构用于固定圆锯后端。

5.根据权利要求4所述的圆锯导轨结构,其特征在于:第一锁紧机构包括一第一压板、一第一螺杆以及一第一锁紧旋钮,第一螺杆下端具有一第一圆片,辅助导轨右上端具有前后贯通的第二t型槽,第一圆片卡入第二t型槽内且与第二t型槽前后滑动配合,第一压板具有上下贯通的第一通孔,第一螺杆上下延伸地穿过第一通孔,第一锁紧旋钮与第一螺杆上端螺纹连接,且第一锁紧旋钮压在第一压板顶部,第一压板左端具有第一卡钩,圆锯下端具有边框,第一压板压在边框前端顶部,且第一钩卡在边框前端内壁上。

6.根据权利要求5所述的圆锯导轨结构,其特征在于:两第二锁紧机构均包括一第二压板、一第二螺杆以及一第二锁紧旋钮,两个第二螺杆下端均具有一第二圆片,其中一第二圆片卡入第二t型槽内且与第二t型槽前后滑动配合,另一第二圆片卡入第一t型槽内且与第一t型槽前后滑动配合,第二压板具有上下贯通的第二通孔,第二螺杆上下延伸地穿过第二通孔,第二锁紧旋钮与第二螺杆上端螺纹连接,且第二锁紧旋钮压在第二压板顶部,第二压板前端具有第二卡钩,第二压板压在边框后端顶部,且第二卡钩卡在边框后端内壁上。
