不锈钢连续镀铜用烘干装置的制作方法

本技术涉及不锈钢镀铜烘干领域，尤其涉及不锈钢连续镀铜用烘干装置。

背景技术：

1、不锈钢镀铜是一种在不锈钢表面覆盖一层铜镀层的金属表面处理技术，它结合了不锈钢的耐腐蚀性和铜的美观性与导电性。

2、在不锈钢镀铜工艺中，镀铜后的烘干环节至关重要，若烘干效果不佳，残留的水分易导致镀铜层氧化、出现斑点等问题，严重影响不锈钢镀铜产品的质量。

3、目前，市场上部分不锈钢镀铜用烘干装置结构较为简单，往往仅依靠单一的烘干结构对镀铜不锈钢进行处理，缺乏对不同厚度镀铜不锈钢的适配性，当处理不同厚度的镀铜不锈钢时，要么擦干效果差，要么需要频繁更换或调整设备部件，操作繁琐且效率低下，为此提出不锈钢连续镀铜用烘干装置来解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了不锈钢连续镀铜用烘干装置，旨在改善了现有技术中烘干预处理效果不佳的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：不锈钢连续镀铜用烘干装置，包括架体，所述架体的上侧固定连接有固定架，所述固定架的右侧固定连接有电机，所述固定架内转动连接有传动辊，所述传动辊固定连接在电机的输出轴上，所述固定架的内壁上滑动连接有移动架，所述移动架内转动连接有擦干辊，所述固定架的内壁上滑动连接有移动块，所述移动块的上侧内壁上贯穿且螺纹连接有螺杆，所述固定架的前侧内壁上设置有限位组件，所述限位组件用于对所述移动块进行限位，所述架体的上侧设置有烘干组件，所述烘干组件用于镀铜不锈钢的烘干。

3、作为上述技术方案的进一步描述：

4、所述烘干组件包括仓体，所述仓体固定连接在架体的上侧，所述仓体的前侧设置有密封帘，所述仓体的上侧固定连接有制热器，所述仓体内设置有预热仓，所述仓体内设置有主烘干仓，所述仓体内设置有降温仓。

5、作为上述技术方案的进一步描述：

6、所述限位组件包括滑板，所述滑板通过弹簧弹性连接在固定架的内壁上，所述滑板的内壁上固定连接有限位杆。

7、作为上述技术方案的进一步描述：

8、所述限位杆滑动连接在固定架的前侧内壁上，所述限位杆的后侧卡接在移动块的前侧内壁上。

9、作为上述技术方案的进一步描述：

10、所述移动块的前侧内壁上设置有多个限位孔。

11、作为上述技术方案的进一步描述：

12、所述螺杆的下侧转动连接在移动架的上侧内壁上。

13、作为上述技术方案的进一步描述：

14、所述密封帘为耐高温聚四氟乙烯材质。

15、作为上述技术方案的进一步描述：

16、所述固定架呈n形设置，所述固定架的上侧内壁上开设有贯穿槽，所述固定架上贯穿槽供移动块滑动。

17、作为上述技术方案的进一步描述：

18、所述擦干辊处于传动辊的上侧，所述擦干辊与传动辊在同一条垂直线上。

19、作为上述技术方案的进一步描述：

20、所述制热器包含三组不同功率。

21、本实用新型具有如下有益效果：

22、1、本实用新型中，通过移动块、螺杆以及限位组件的配合，能够灵活调整擦干辊与传动辊的间距，无论是较薄还是较厚的镀铜不锈钢板材，都能进行有效的擦干处理，大大提升了装置的通用性，减少了因板材厚度差异而更换设备或调整的成本与时间。

23、2、本实用新型中，烘干组件采用预热仓、主烘干仓、降温仓的三段式设计，结合具备三组不同功率的制热器，能对镀铜不锈钢进行逐步且充分的烘干，同时密封帘可减少热量散失，保证仓内温度稳定，使烘干更均匀、彻底，实现了连续化的擦干与烘干作业，显著提高了生产效率和镀铜不锈钢的烘干质量。

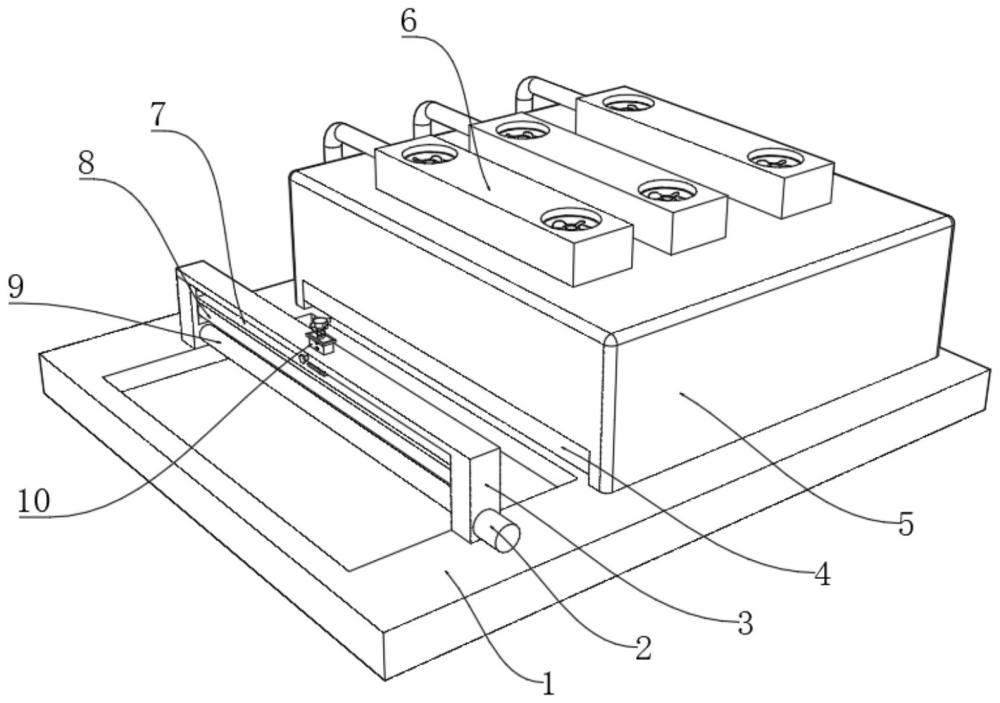

1.不锈钢连续镀铜用烘干装置，包括架体（1），其特征在于：所述架体（1）的上侧固定连接有固定架（3），所述固定架（3）的右侧固定连接有电机（2），所述固定架（3）内转动连接有传动辊（9），所述传动辊（9）固定连接在电机（2）的输出轴上，所述固定架（3）的内壁上滑动连接有移动架（7），所述移动架（7）内转动连接有擦干辊（8），所述固定架（3）的内壁上滑动连接有移动块（10），所述移动块（10）的上侧内壁上贯穿且螺纹连接有螺杆（12），所述固定架（3）的前侧内壁上设置有限位组件，所述限位组件用于对所述移动块（10）进行限位，所述架体（1）的上侧设置有烘干组件，所述烘干组件用于镀铜不锈钢的烘干。

2.根据权利要求1所述的不锈钢连续镀铜用烘干装置，其特征在于：所述烘干组件包括仓体（5），所述仓体（5）固定连接在架体（1）的上侧，所述仓体（5）的前侧设置有密封帘（4），所述仓体（5）的上侧固定连接有制热器（6），所述仓体（5）内设置有预热仓（15），所述仓体（5）内设置有主烘干仓（16），所述仓体（5）内设置有降温仓（17）。

3.根据权利要求1所述的不锈钢连续镀铜用烘干装置，其特征在于：所述限位组件包括滑板（14），所述滑板（14）通过弹簧（13）弹性连接在固定架（3）的内壁上，所述滑板（14）的内壁上固定连接有限位杆（11）。

4.根据权利要求3所述的不锈钢连续镀铜用烘干装置，其特征在于：所述限位杆（11）滑动连接在固定架（3）的前侧内壁上，所述限位杆（11）的后侧卡接在移动块（10）的前侧内壁上。

5.根据权利要求1所述的不锈钢连续镀铜用烘干装置，其特征在于：所述移动块（10）的前侧内壁上设置有多个限位孔。

6.根据权利要求1所述的不锈钢连续镀铜用烘干装置，其特征在于：所述螺杆（12）的下侧转动连接在移动架（7）的上侧内壁上。

7.根据权利要求2所述的不锈钢连续镀铜用烘干装置，其特征在于：所述密封帘（4）为耐高温聚四氟乙烯材质。

8.根据权利要求1所述的不锈钢连续镀铜用烘干装置，其特征在于：所述固定架（3）呈n形设置，所述固定架（3）的上侧内壁上开设有贯穿槽，所述固定架（3）上贯穿槽供移动块（10）滑动。

9.根据权利要求1所述的不锈钢连续镀铜用烘干装置，其特征在于：所述擦干辊（8）处于传动辊（9）的上侧，所述擦干辊（8）与传动辊（9）在同一条垂直线上。

10.根据权利要求2所述的不锈钢连续镀铜用烘干装置，其特征在于：所述制热器（6）包含三组不同功率。
