一种模板机扫线装置的制作方法

本技术涉及缝纫模板机配件，尤其涉及一种模板机扫线装置。

背景技术：

1、缝纫机扫线装置是缝纫机的核心辅助部件之一，其重要性直接贯穿于缝纫质量、设备寿命、生产效率及面料保护等核心环节，尤其对家用缝纫、服装批量生产等场景至关重要。缝纫过程中，面料表面易残留短线头、线毛，若未及时清理，会导致成品出现 “毛边”“线头外露”，尤其对精细面料（丝绸、雪纺）、浅色面料或高端定制服装，线头瑕疵会直接降低产品档次，甚至导致成品返工。缝纫机机头安装扫线装置可以在缝纫完成后立即清除线屑，确保线迹始终流畅均匀，保证面料表面干净平整。

2、现有技术的缝纫机扫线装置存在扫线杆在扫线过程中由于受到面线作用力而产生形变，影响扫线杆的刚性和耐用性，使得扫线杆在扫线时不稳定，而且目前大多数扫线杆扫线方向单一，不能延伸到模板机不同方向上进行扫线，另外扫线装置还存在安装空间局限，不能适应结构紧凑的模板机，复杂的扫线装置还会导致维护不方便。

技术实现思路

1、针对背景技术中存在的技术缺陷，本实用新型提出，解决了上述技术问题以及满足了实际需求，具体的技术方案如下所示：

2、该模板机扫线装置，安装在模板机机头上，包括设于模板机机头上的扫线轴固定座、设于所述扫线轴固定座的扫线轴、设于所述扫线轴一端的扫线杆及设于所述扫线轴另一端的扫线驱动器，其中所述扫线轴与所述扫线驱动器之间设有扫线轴推板，所述扫线轴与扫线杆之间设有扫线螺纹紧圈，所述扫线杆远离所述扫线轴的一端设有l形弯钩，所述扫线杆靠近所述l形弯钩的一端设有折弯段。

3、进一步，所述扫线轴固定座呈门字形结构，所述扫线轴固定座中间顶部设有安装于模板机机头的第一安装孔，两侧支撑部分别设有第二安装孔。

4、进一步，所述扫线轴固定座的两侧支撑部的第二安装孔的中心轴线在同一直线上，所述扫线轴安装在所述扫线轴固定座的两侧支撑部的第二安装孔。

5、进一步，所述扫线轴一端设有曲盘，所述曲盘侧壁上设有连接杆，所述扫线轴通过所述连接杆连于扫线轴推板，所述扫线轴另一端垂直其轴线的侧面设有第一通孔，所述扫线杆螺纹紧固于所述扫线杆的通孔。

6、进一步，所述扫线轴推板靠近所述扫线轴的一端设有腰孔，所述连接杆贯穿于所述腰孔内，所述扫线轴推板靠近所述扫线驱动器一端设有第二通孔，所述扫线驱动器的伸缩工作端伸到所述通孔内。

7、进一步，所述扫线轴推板是z形折弯结构。

8、进一步，所述扫线驱动器一侧的侧壁设有气动接头和节流阀 ，所述节流阀设于所述气动接头下方，所述扫线驱动器顶面和侧壁还设有第三安装孔。

9、进一步，所述扫线螺纹紧圈上设有通孔，所述第三通孔设于所述扫线轴靠近所述扫线杆的一端，所述扫线螺纹紧圈的侧面垂直于中心轴线方设有径向孔，螺纹紧固件安装于所述径向孔内。

10、本实用新型相比现有技术突出且有益的技术效果是：

11、该扫线装置的扫线杆通过气缸的驱动使扫线杆来回摆动，将线头从针眼中拨出并对面线线头进行扫线，提高扫线效率和稳定性，另外所述扫线杆上设置有折弯段，提升扫线杆耐用性，而且还使得所述扫线杆能够延伸到模板机机头的不同方向，实现不同位置线头的扫线，同时所述扫线杆能够适应模板机内部空间布局，使得模板机结构紧凑，优化模板机的布局空间，另外该扫线装置结构简单，日常维护和安装更加方便。

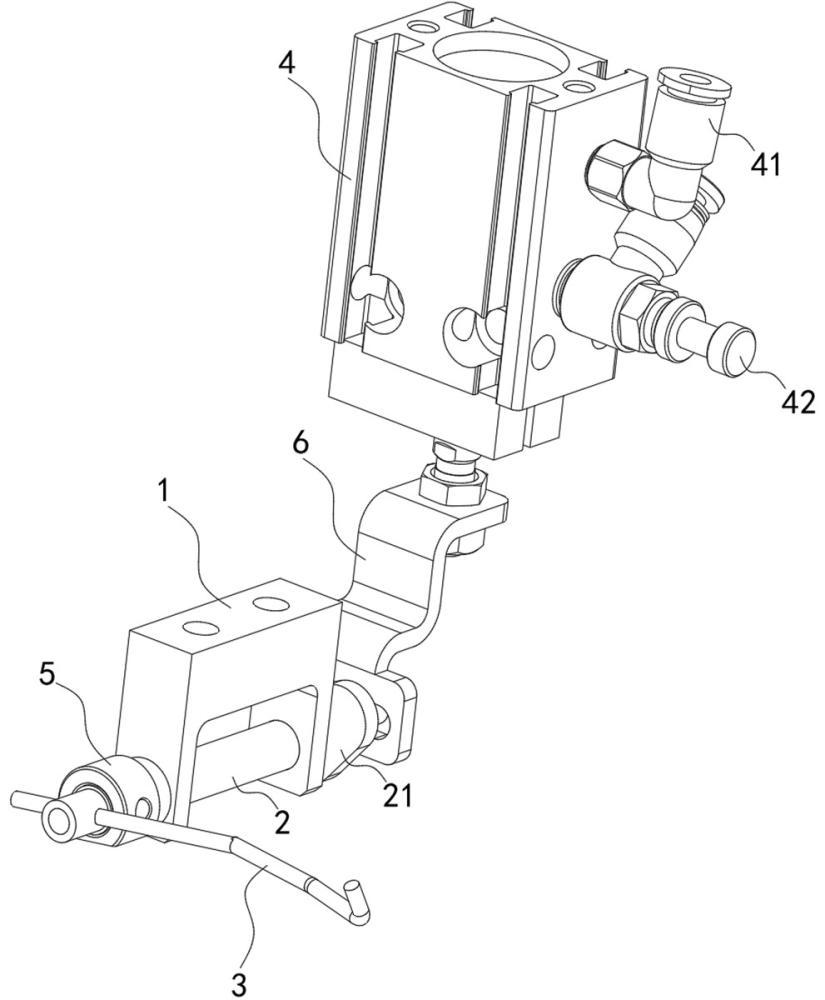

1.一种模板机扫线装置，安装在模板机机头上，其特征在于：包括设于模板机机头上的扫线轴固定座（1）、设于所述扫线轴固定座（1）的扫线轴（2）、设于所述扫线轴（2）一端的扫线杆（3）及设于所述扫线轴（2）另一端的扫线驱动器（4），其中所述扫线轴（2）与所述扫线驱动器（4）之间设有扫线轴推板（6），所述扫线轴（2）与扫线杆（3）之间设有扫线螺纹紧圈（5），所述扫线杆（3）远离所述扫线轴（2）的一端设有l形弯钩（31），所述扫线杆（3）靠近所述l形弯钩（31）的一端设有折弯段（32）。

2.根据权利要求1所述的模板机扫线装置，其特征在于：所述扫线轴固定座（1）呈门字形结构，所述扫线轴固定座（1）中间顶部设有安装于模板机机头的第一安装孔（11），两侧支撑部分别设有第二安装孔（12）。

3.根据权利要求1所述的模板机扫线装置，其特征在于：所述扫线轴固定座（1）的两侧支撑部的第二安装孔（12）的中心轴线在同一直线上，所述扫线轴（2）贯穿于所述扫线轴固定座（1）的两侧支撑部的第二安装孔（12）。

4.根据权利要求1所述的模板机扫线装置，其特征在于：所述扫线轴（2）一端设有曲盘（21），所述曲盘（21）侧壁上设有连接杆（22），所述扫线轴（2）通过所述连接杆（22）连于扫线轴推板（6），所述扫线轴（2）另一端垂直其轴线的侧面设有第一通孔（23），所述扫线杆（3）螺纹紧固于所述扫线杆（3）的第一通孔（23）。

5.根据权利要求4所述的模板机扫线装置，其特征在于：所述扫线轴推板（6）靠近所述扫线轴（2）的一端设有腰孔（61），所述连接杆（22）贯穿于所述腰孔（61）内，所述扫线轴推板（6）靠近所述扫线驱动器（4）一端设有第二通孔（62），所述扫线驱动器（4）的伸缩工作端伸到所述第二通孔（62）内。

6.根据权利要求5所述的模板机扫线装置，其特征在于：所述扫线轴推板（6）是z形折弯结构。

7.根据权利要求5所述的模板机扫线装置，其特征在于：所述扫线驱动器（4）一侧的侧壁设有气动接头（41）和节流阀（42），所述节流阀（42）设于所述气动接头（41）下方，所述扫线驱动器（4）顶面和侧壁还设有第三安装孔（43）。

8.根据权利要求1所述的模板机扫线装置，其特征在于：所述扫线螺纹紧圈（5）上设有第三通孔（51），所述第三通孔（51）设于所述扫线轴（2）靠近所述扫线杆（3）的一端，所述扫线螺纹紧圈（5）的侧面垂直于中心轴线方设有径向孔（52），螺纹紧固件安装于所述径向孔（52）内。
