卷曲复合纤维无纺布及其层压制品与物品的制作方法

公开一种卷曲复合纤维无纺布及其层压制品与物品。更具体地，公开一种柔软性和蓬松度提高的卷曲复合纤维无纺布及其层压制品与物品。

背景技术：

1、无纺布最终的物性根据网的形成方法和结合方法所决定。

2、在制造现有纺粘无纺布时，网通过单次纺丝或芯鞘复合纺丝来形成。由此形成的网具有不卷曲的简单结构，并且通过加热压延机结合而形成薄状的无纺布。

3、在制造尿布时，薄状无纺布会用作顶片和底片，但由于其蓬松度显著低于通过梳理（carding）来形成网并经热风结合的短纤维热风无纺布，因此存在柔软性下降的问题。

4、另外，由于形成网时不会赋予卷曲，从而使蓬松度降低，因此制造尿布时直接接触婴儿臀部皮肤的面积较大，并且由于层压无纺布时与adl层（acquisition distributionlayer）之间没有多余的空间，因而存在排尿时尿液残留于部分顶片中，使得婴儿的臀部溃烂或引发皮疹的问题。另外，还存在尿液泄漏（leakage）到尿布外部的问题。

技术实现思路

1、技术问题

2、本发明的一实施方案提供一种卷曲复合纤维无纺布，其柔软性与蓬松度得到提高。

3、本发明的另一实施方案提供一种无纺布层压制品，其包括两个或更多所述卷曲复合纤维无纺布。

4、本发明的另一实施方案提供一种物品，其包括所述无纺布层压制品。

5、技术方案

6、本发明一方面提供一种卷曲复合纤维无纺布，

7、其包括第一丙烯基聚合物与第二丙烯基聚合物，其中，

8、在所述第一丙烯基聚合物与所述第二丙烯基聚合物中，利用差示扫描量热仪（dsc）测量的所述第二丙烯基聚合物的熔点比所述第一丙烯基聚合物的熔点高30℃或更高，在测量温度230℃和负载2.16公斤的条件下根据astm d1238测量的所述第一丙烯基聚合物与所述第二丙烯基聚合物的熔体指数之比（所述第二丙烯基聚合物/所述第一丙烯基聚合物）为1.7或更高，利用凝胶渗透色谱（gpc）测量的所述第一丙烯基聚合物与所述第二丙烯基聚合物的分子量分布（mwd）之比（所述第二丙烯基聚合物/所述第一丙烯基聚合物）为1.5或更高，以所述第一丙烯基聚合物/所述第二丙烯基聚合物（重量比）表示的组分比为50/50至10/90。

9、除作为主要成分的丙烯基聚合物组分之外，所述第一丙烯基聚合物进一步包括1重量%至5重量%的成核剂，所述第一丙烯基聚合物的结晶温度可以比所述第二丙烯基聚合物的结晶温度高出19℃或更高。

10、所述第一丙烯基聚合物包括丙烯均聚物，所述第二丙烯基聚合物包括70重量份至90重量份的丙烯均聚物以及10重量份至30重量份的丙烯-乙烯-丁烯三元共聚物，所述丙烯-乙烯-丁烯三元共聚物可以包括90重量%至95重量%的丙烯、2.5重量%至5.0重量%的乙烯以及1.5重量%至5.0重量%的丁烯。

11、在测量温度230℃和负载2.16公斤的条件下根据astm d1238测量的所述第一丙烯基聚合物与所述第二丙烯基聚合物的熔体指数之比（所述第二丙烯基聚合物/所述第一丙烯基聚合物）为1.7或更高，卷曲数可以小于或等于29 ea/10 mm。

12、除作为主要成分的丙烯基聚合物组分之外，所述第一丙烯基聚合物与所述第二丙烯基聚合物可以分别彼此独立地进一步包括1重量%至5重量%的软化剂，并且silksoft性指数（摩擦系数，coefficient of friction）可以小于或等于0.45。

13、所述复合纤维可以是单型、芯鞘型、并列型或夹层型复合纤维。

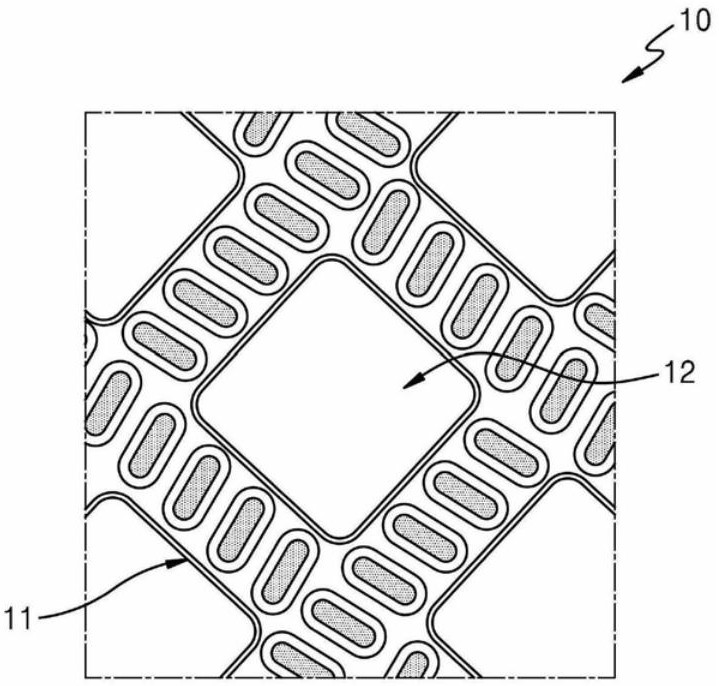

14、所述卷曲复合纤维无纺布包括压花部与非压花部，所述压花部可以包括复数个单位压花图案部，其为开放压花类型以相同或不同间距连续排列。

15、包括在所述单位压花图案部中的每个压花图案的面积可以是0.2 mm2至0.7 mm2。

16、所述卷曲复合纤维无纺布的粘合率可以小于或等于13%。

17、所述卷曲复合纤维无纺布可以是纺粘无纺布。

18、本发明另一方面提供一种无纺布层压制品，

19、其为具有至少两层层结构的无纺布层压制品，其中的至少一层为所述卷曲复合纤维无纺布。

20、所述卷曲复合纤维无纺布为纺粘无纺布，所述无纺布层压制品可以构成为仅在两个表层中的一面露出所述纺粘无纺布。

21、本发明另一方面提供一种物品，

22、其包括所述无纺布层压制品。

23、所述物品可以是尿布、吸收用品、排便用品、支撑层（support layer）或顶片（topsheet）。

24、当所述物品为尿布时，由于因所述无纺布层压制品的亲水剂浸渍量（opu）少于或等于0.7%，因此在适用于所述尿布的顶片时水吸收速率可以小于或等于3 sec。

25、有益效果

26、根据本发明一实施方案的卷曲复合纤维无纺布，卷曲形状清晰且形状安全性良好，因此可以具有优异的柔软性和提高的蓬松度。

27、因此，包括所述卷曲复合纤维无纺布的尿布能够不损伤穿戴者的皮肤或不引发皮疹。

1.一种卷曲复合纤维无纺布，其包括第一丙烯基聚合物与第二丙烯基聚合物，其中，

2.根据权利要求1所述的卷曲复合纤维无纺布，其中，所述第一丙烯基聚合物包括丙烯均聚物，所述第二丙烯基聚合物包括70重量份至90重量份的丙烯均聚物以及10重量份至30重量份的丙烯-乙烯-丁烯三元共聚物，所述丙烯-乙烯-丁烯三元共聚物包括90重量％至95重量％的丙烯、2.5重量％至5.0重量％的乙烯以及1.5重量％至5.0重量％的丁烯。

3.根据权利要求1所述的卷曲复合纤维无纺布，其中，所述卷曲复合纤维无纺布包括压花部与非压花部，所述压花部包括复数个单位压花图案部，其为开放压花类型以相同或不同间距连续排列。

4.根据权利要求3所述的卷曲复合纤维无纺布，其中，包括在所述单位压花图案部中的每个压花图案的面积为0.2mm2至0.7mm2。

5.根据权利要求3所述的卷曲复合纤维无纺布，其中，所述卷曲复合纤维无纺布的粘合率小于或等于13％。

6.根据权利要求1所述的卷曲复合纤维无纺布，其中，所述卷曲复合纤维无纺布为纺粘无纺布。

7.一种无纺布层压制品，其具有至少两层层结构，其中，其中的至少一层为权利要求1至权利要求6中任一项所述的卷曲复合纤维无纺布。

8.根据权利要求7所述的无纺布层压制品，其中，所述卷曲复合纤维无纺布为纺粘无纺布，所述无纺布层压制品构成为仅在两个表层中的一面露出所述纺粘无纺布。

9.一种物品，其包括权利要求7所述的无纺布层压制品。

10.根据权利要求9所述的物品，其中，所述物品为尿布、吸收用品、排便用品、支撑层或顶片。

11.根据权利要求10所述的物品，其中，当所述物品为尿布时，由于所述无纺布层压制品的亲水剂浸渍量(opu)少于或等于0.7％，因此在适用于所述尿布的顶片时水吸收速率小于或等于3sec。
