一种带翻转挂钩的伸缩晾晒杆的制作方法

本技术属于伸缩晾晒杆，尤其涉及一种带翻转挂钩的伸缩晾晒杆。

背景技术：

1、目前，市面上的伸缩晾晒杆（或称伸缩杆、免钉撑杆）因其无需打孔、安装便捷的特点，被广泛应用于家庭、宿舍等场所，用于在两个固定面（如墙面、柜体）之间架设临时或半永久性的晾晒、悬挂杆件。这类产品通常由可伸缩的杆体（如粗管和细管套接）及两端的支撑底座构成，通过调节杆体长度并利用两端底座与支撑面之间的压力实现固定。

2、然而，现有的伸缩晾晒杆仍存在一些不足：

3、锁定与调节便利性不佳：多数产品采用简单的螺纹旋紧或卡扣方式实现粗、细管的相对锁定，这类结构要么锁紧力有限，容易在使用中松脱滑动，要么操作繁琐，需要多次旋转或施加较大力量。同时，杆体长度的微调通常依赖伸缩部分的粗略定位，难以实现安装后的精细张紧，容易因长度不匹配导致一端贴合不紧或整体稳固性差。

4、防滑固定可靠性不足：底座与墙面（尤其是光滑的瓷砖、玻璃、油漆墙面）的固定主要依靠橡胶或硅胶垫的摩擦力。在长期承重、环境湿度变化或轻微震动下，这种单纯依靠摩擦的方式容易导致杆体下滑或脱落，存在安全隐患。尽管部分产品尝试增加花纹或使用粘胶，但前者效果提升有限，后者则可能损伤墙面且不便调整。

5、功能单一：传统的伸缩晾晒杆主要提供杆体本身的悬挂功能，缺乏附加的、便捷的收纳型悬挂点。用户若需在杆体附近额外悬挂小物件（如毛巾、抹布、小工具袋等），往往需要另行安装挂钩，不仅麻烦，也可能影响美观或杆体的平衡。

6、收纳与美观考虑不周：部分设计有附加挂钩的产品，其挂钩多为固定外露式，在不使用时依然突出，容易碰撞他物或钩挂衣物，影响空间整洁与安全，缺乏可隐藏的收纳设计。

7、因此，有必要设计一种新型的伸缩晾晒杆，在确保安装便捷性的同时，能够提供更可靠的锁定与张紧机制，增强其在各种墙面上的防滑固定效果，并集成可翻转收纳的挂钩，以拓展使用功能并提升产品的整体实用性与美观度。

技术实现思路

1、本实用新型目的在于提供一种带翻转挂钩的伸缩晾晒杆，以解决上述的技术问题。

2、为实现上述目的，本实用新型的一种带翻转挂钩的伸缩晾晒杆的具体技术方案如下：

3、一种带翻转挂钩的伸缩晾晒杆，包括粗管、细管、内锁机构、翻转挂钩组件、细调张紧机构、第一底座和第二底座；所述粗管的一端套入第一底座的轴孔内，与第一底座实现转动连接，所述细管一端插入粗管另一端，通过内锁机构实现伸缩与初步锁定；所述细管的另一端通过细调张紧机构与第二底座连接，用于细调杆件长度，实现第一底座、第二底座紧贴墙面固定，所述第一底座和第二底座下端内侧具有翻转挂钩组件，可绕第一底座或第二底座旋转，用于悬挂日常用品。

4、进一步的，所述第一底座和第二底座与墙面接触的一面加工有密集的深花纹，并环形均布有多个圆形的凹陷区。

5、进一步的，所述凹陷区具有六个。

6、进一步的，所述内锁机构包括螺纹件、塑料膨胀件和斜面件，所述螺纹件一端为圆环形固定端，中间为螺纹部一，另一端为斜面部固定端，所述圆环形固定端用于嵌入细管端面，与细管固定连接，所述塑料膨胀件套在螺纹部一外，与螺纹部一螺纹连接，所述斜面件通过紧固件固定在螺纹件的斜面部固定端。

7、进一步的，所述紧固件为螺钉或卡扣。

8、进一步的，所述螺纹部一和斜面件伸入粗管内部，所述螺纹部一的管径大小一致，所述斜面件由螺纹部一连接处向远端逐渐变大，所述斜面件最大直径处小于粗管内径，所述塑料膨胀件一端具有螺纹部二，所述螺纹部二与螺纹部一螺纹连接，另一端具有多个等间距分布的条状齿，所述条状齿之间的间隙为塑料膨胀件提供膨胀空间；所述条状齿远端内侧具有斜面，斜面能够与斜面件相配合。

9、进一步的，所述细调张紧机构包括连接座和张紧螺杆，所述连接座一端转动连接在第二底座内，所述连接座底部内侧具有内螺纹，所述张紧螺杆一端与细管端部固定连接，另一端具有外螺纹，所述张紧螺杆与细管一起套入连接座，所述张紧螺杆的外螺纹能够与连接座的内螺纹配合连接。

10、进一步的，所述第一底座和第二底座内侧具有销轴连接座，所述销轴连接座用于连接销轴，翻转挂钩组件包括旋转部分和挂钩部分，所述旋转部分通过销轴与销轴连接座转动连接，所述挂钩部分可绕销轴翻转。

11、进一步的，所述销轴连接座具有凸筋，用于增加与挂钩部分的摩擦力。

12、本实用新型的一种带翻转挂钩的伸缩晾晒杆具有以下优点：

13、1.双级锁定与调节，安装稳固便捷：

14、内锁机构：通过粗管与细管的相对旋转，驱动塑料膨胀件在斜面件上轴向移动并径向膨胀，从而产生强大的径向摩擦力锁定杆体。这种机械自锁方式，锁紧力大且可靠，操作简单（仅需旋转），有效防止使用过程中杆体意外收缩或松脱。

15、细调张紧机构：在初步锁定后，可通过旋转连接座，利用螺杆螺纹副进行杆体长度的微米级精密调节。这使得安装时能将第一底座和第二底座与墙面紧密压实，消除虚位，确保整体张紧力达到最佳状态，大幅提升安装后的整体稳固性。

16、2.复合式防滑固定，适应性强且安全可靠：

17、底座与墙面的接触面采用了“密集深花纹”与“环形阵列凹陷区”的组合设计。深花纹提供了基础的静摩擦力。多个凹陷区在底座被压向墙面时，其内部空气被排出形成局部负压，产生类似吸盘的吸附效应。摩擦力与吸附力的协同作用，使得底座在光滑墙面（如瓷砖、玻璃、漆面）上的固定能力得到质的提升，抗滑移和抗下拉能力显著增强，安全性更高。

18、3.集成可收纳翻转挂钩，功能拓展且整洁美观：

19、在第一底座和第二底座上集成了可绕轴翻转的挂钩组件。当需要悬挂小件物品（如毛巾、抹布、钥匙等）时，可将挂钩部分向下翻出使用，极大地扩展了晾晒杆的实用功能。

20、当无需使用挂钩时，可将其向上翻转，完全收纳于底座内侧空间。这种隐藏式设计避免了外露挂钩可能造成的磕碰、钩挂衣物等问题，保持了空间的整洁与美观，体现了人性化设计。

21、4.结构紧凑，操作直观，用户体验好：

22、整个装置将伸缩、锁定、微调、防滑、挂钩等多种功能集成于简洁的结构之中，各部件逻辑清晰，操作步骤符合直觉（一拧一拉一转）。用户无需借助工具即可完成安装、调节与功能切换，大大提升了使用的便利性和用户体验。

23、综上所述，本实用新型不仅解决了传统伸缩晾晒杆的固有缺陷，还通过巧妙的机构设计实现了功能的集成与性能的优化，具有稳固可靠、安装方便、功能多样、美观实用等综合优点。

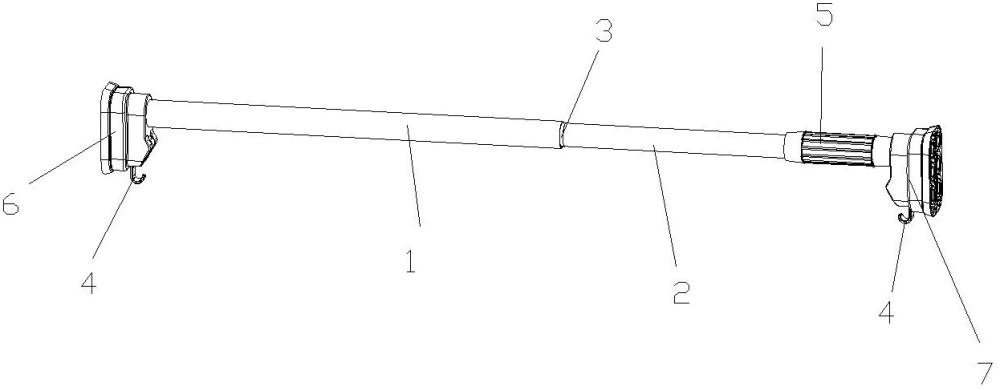

1.一种带翻转挂钩的伸缩晾晒杆，其特征在于，包括粗管(1)、细管(2)、内锁机构(3)、翻转挂钩组件(4)、细调张紧机构(5)、第一底座(6)和第二底座(7)；所述粗管(1)的一端套入第一底座(6)的轴孔内，与第一底座(6)实现转动连接，所述细管(2)一端插入粗管(1)另一端，通过内锁机构(3)实现伸缩与初步锁定；所述细管(2)的另一端通过细调张紧机构(5)与第二底座(7)连接，用于细调杆件长度，实现第一底座(6)、第二底座(7)紧贴墙面固定，所述第一底座(6)和第二底座(7)下端内侧具有翻转挂钩组件(4)，可绕第一底座(6)或第二底座(7)旋转，用于悬挂日常用品。

2.根据权利要求1所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述第一底座(6)和第二底座(7)与墙面接触的一面加工有密集的深花纹(71)，并环形均布有多个圆形的凹陷区(72)。

3.根据权利要求2所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述凹陷区(72)具有六个。

4.根据权利要求1所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述内锁机构(3)包括螺纹件(31)、塑料膨胀件(32)和斜面件(33)，所述螺纹件(31)一端为圆环形固定端(311)，中间为螺纹部一(312)，另一端为斜面部固定端(313)，所述圆环形固定端(311)用于嵌入细管(2)端面，与细管(2)固定连接，所述塑料膨胀件(32)套在螺纹部一(312)外，与螺纹部一(312)螺纹连接，所述斜面件(33)通过紧固件(34)固定在螺纹件(31)的斜面部固定端(313)。

5.根据权利要求4所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述紧固件(34)为螺钉或卡扣。

6.根据权利要求4所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述螺纹部一(312)和斜面件(33)伸入粗管(1)内部，所述螺纹部一(312)的管径大小一致，所述斜面件(33)由螺纹部一(312)连接处向远端逐渐变大，所述斜面件(33)最大直径处小于粗管(1)内径，所述塑料膨胀件(32)一端具有螺纹部二(321)，所述螺纹部二(321)与螺纹部一(312)螺纹连接，另一端具有多个等间距分布的条状齿(322)，所述条状齿(322)之间的间隙为塑料膨胀件(32)提供膨胀空间；所述条状齿(322)远端内侧具有斜面(3221)，斜面(3221)能够与斜面件(33)相配合。

7.根据权利要求1所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述细调张紧机构(5)包括连接座(51)和张紧螺杆(52)，所述连接座(51)一端转动连接在第二底座(7)内，所述连接座(51)底部内侧具有内螺纹(511)，所述张紧螺杆(52)一端与细管(2)端部固定连接，另一端具有外螺纹(521)，所述张紧螺杆(52)与细管(2)一起套入连接座(51)，所述张紧螺杆(52)的外螺纹(521)能够与连接座(51)的内螺纹(511)配合连接。

8.根据权利要求1所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述第一底座(6)和第二底座(7)内侧具有销轴连接座(61)，所述销轴连接座(61)用于连接销轴，翻转挂钩组件(4)包括旋转部分(41)和挂钩部分(42)，所述旋转部分(41)通过销轴与销轴连接座(61)转动连接，所述挂钩部分(42)可绕销轴翻转。

9.根据权利要求8所述的带翻转挂钩的伸缩晾晒杆，其特征在于，所述销轴连接座(61)具有凸筋(611)，用于增加与挂钩部分(42)的摩擦力。
