一种缝纫机的倒缝扳手的制作方法

本技术属于缝纫机，涉及一种缝纫机的倒缝扳手。

背景技术：

1、缝纫机是用一根或多根缝纫线，在缝料上形成一种或多种线迹，使一层或多层缝料交织或缝合起来的机器。缝纫机做加固缝纫时，需要按下倒缝扳手，衣料就会向相反方向移动，松开倒缝扳手，衣料就会向正方向移动，反复几次衣料就被加固缝纫几次。

2、现有的缝纫机倒缝扳手，例如中国专利文献资料公开了倒缝扳手左移结构的缝纫机[专利号：201410221729.1；申请公布号：cn103993435b]，其包括机头、倒缝扳手、倒送料轴、倒送料曲柄组件、倒送料连杆和送料调节器，倒缝扳手与倒送料轴联动，倒送料曲柄组件固定在倒送料轴上，倒送料曲柄组件与倒送料连杆联动，倒送料连杆与送料调节器联动，所述机头立柱的腔体内形成扳手活动腔和润滑油工作腔且经中腔壁隔开，呈左右分布；倒缝扳手外端位于机头的立柱正面左侧，倒缝扳手内端位于扳手活动腔内，立柱正面左侧开设有供倒缝扳手竖向往复运动的活动槽。

3、该种结构的缝纫机，倒缝扳手位于机头立柱正面左侧，倒缝扳手内端放置在扳手活动腔内，不占用缝制区域空间，可以有效的降低占据的外部空间。但是该种结构的缝纫机，倒缝扳手的外端是凸出设置在机头立柱外的，相当于机头立柱相对平整的外侧壁突兀的凸出一块，倒缝扳手的外端依然占据较大的外部空间，操作者在缝纫时，存在误碰倒缝扳手的问题，导致缝纫机出现缝纫故障。

技术实现思路

1、本实用新型的目的是针对现有技术中存在的上述问题，提出了一种缝纫机的倒缝扳手，解决的技术问题是如何使倒缝扳手占据的空间小。

2、本实用新型的目的可通过下列技术方案来实现：一种缝纫机的倒缝扳手，缝纫机包括机头，所述机头中设有倒缝轴，其特征在于，倒缝扳手包括第一连杆和手柄，所述第一连杆的内端穿过所述机头的外壁与所述倒缝轴相固连，所述第一连杆的外端具有第一限位面，所述手柄的内端具有第二限位面，所述第一连杆的外端与所述手柄的内端相铰接，所述手柄相对所述第一连杆呈直角状折叠时能使所述手柄贴靠在所述机头的外壁上，当所述手柄相对所述第一连杆展开使所述第一限位面和所述第二限位面相贴合时，所述手柄和所述第一连杆相定位。

3、手柄相对第一连杆展开并定位时，按下手柄，可以使倒缝扳手带动倒缝轴转动，实现倒缝，手柄相对第一连杆呈直角状折叠时，手柄贴靠在机头的外壁上，使倒缝扳手不会过于的凸出在机头外，使倒缝扳手占据的机头外部的空间小，使操作者不会误触倒缝扳手，避免缝纫故障。转动手柄即可使第一限位面和第二限位面相贴合，使手柄和第一连杆相定位，使倒缝扳手具有刚性，使倒缝扳手可以带动倒缝轴旋转，实现倒缝。

4、在上述的一种缝纫机的倒缝扳手中，所述手柄包括第二连杆和柄部，所述柄部中具有凹进设置的嵌入槽，所述第二连杆部分嵌入到所述嵌入槽中并通过螺栓与所述柄部相固连，所述第二连杆的内端与所述第一连杆的外端相铰接。通过第一连杆和第二连杆相配合，使第一连杆和手柄连接方便，嵌入槽供第二连杆嵌入，不会占据外部空间，结构紧凑。

5、在上述的一种缝纫机的倒缝扳手中，所述第一连杆外端的一侧具有第一台阶槽，所述第二连杆内端的一侧具有第二台阶槽，所述第一台阶槽的槽底为所述第一限位面，所述第二连杆内端的端面部分为所述第二限位面，所述第一连杆的外端和所述第二连杆的内端通过所述第一台阶槽和所述第二台阶槽相互插接并通过螺栓锁紧使所述第一连杆和所述第二连杆相铰接。该种结构，使第一连杆和第二连杆相连接后依然较薄，设计合理。

6、在上述的一种缝纫机的倒缝扳手中，所述第二连杆内端端面的其余部分为斜向内向下倾斜设置的避让面，所述避让面与所述第二限位面相连。避让面的设置，使第二连杆相对第一连杆在转动时，不存在卡住的问题。

7、在上述的一种缝纫机的倒缝扳手中，所述柄部由塑料材料制成，所述柄部的内端具有缺口，所述第一连杆的外端和所述第二连杆的内端均位于所述缺口中，通过螺栓穿过所述第一连杆的外端、所述第二连杆的内端和所述柄部的内端并锁紧使所述第一连杆与所述手柄相铰接。该种结构，柄部的内端具有一定的弹性，螺栓在锁紧时，使柄部的内端发生弹性张紧，只有在施加一定外力的作用下，才能使手柄相对第一连杆旋转，使手柄立起时，没有外力施加的情况下不会展开，提高倒缝扳手的稳定性。

8、在上述的一种缝纫机的倒缝扳手中，所述第一连杆露在所述机头外的长度小于或者等于所述柄部内端的厚度。该种结构，使手柄立起贴靠在机头上时，占据的外部空间小。

9、与现有技术相比，本实用新型提供的一种缝纫机的倒缝扳手具有以下优点：

10、1、本倒缝扳手的手柄相对第一连杆展开并定位时，按下手柄，可以使倒缝扳手带动倒缝轴转动，实现倒缝，手柄相对第一连杆呈直角状折叠时，手柄贴靠在机头的外壁上，使倒缝扳手不会过于的凸出在机头外，使倒缝扳手占据的机头外部的空间小，使操作者不会误触倒缝扳手。

11、2、本倒缝扳手手柄的柄部由塑料材料制成，使柄部的内端具有一定的弹性，只有在施加一定外力的作用下，才能使手柄相对第一连杆旋转，使手柄立起时，没有外力施加的情况下不会展开，提高倒缝扳手的稳定性。

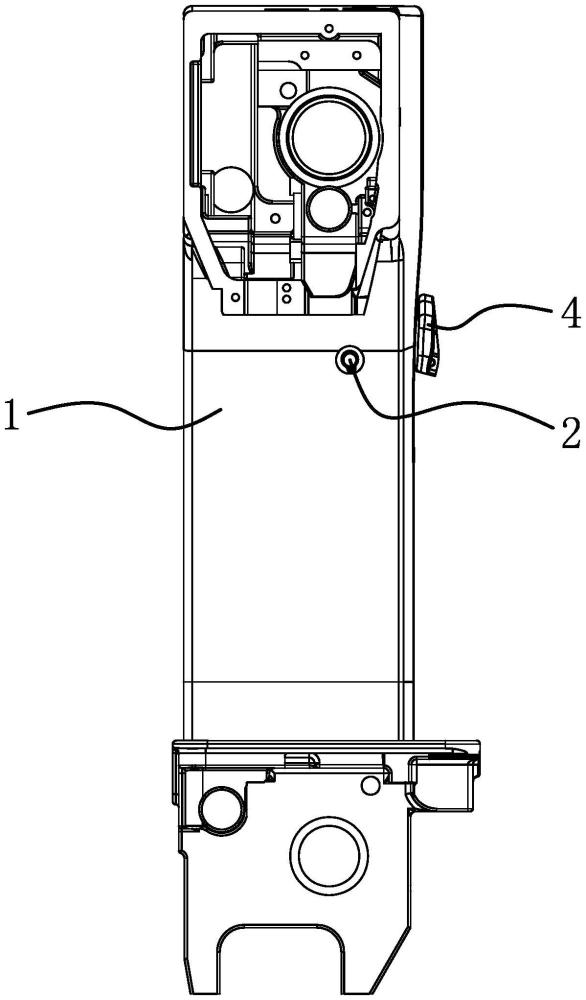

1.一种缝纫机的倒缝扳手，缝纫机包括机头(1)，所述机头(1)中设有倒缝轴(2)，其特征在于，倒缝扳手包括第一连杆(3)和手柄(4)，所述第一连杆(3)的内端穿过所述机头(1)的外壁与所述倒缝轴(2)相固连，所述第一连杆(3)的外端具有第一限位面(31)，所述手柄(4)的内端具有第二限位面(41)，所述第一连杆(3)的外端与所述手柄(4)的内端相铰接，所述手柄(4)相对所述第一连杆(3)呈直角状折叠时能使所述手柄(4)贴靠在所述机头(1)的外壁上，当所述手柄(4)相对所述第一连杆(3)展开使所述第一限位面(31)和所述第二限位面(41)相贴合时，所述手柄(4)和所述第一连杆(3)相定位。

2.根据权利要求1所述的一种缝纫机的倒缝扳手，其特征在于，所述手柄(4)包括第二连杆(42)和柄部(43)，所述柄部(43)中具有凹进设置的嵌入槽(44)，所述第二连杆(42)部分嵌入到所述嵌入槽(44)中并通过螺栓与所述柄部(43)相固连，所述第二连杆(42)的内端与所述第一连杆(3)的外端相铰接。

3.根据权利要求2所述的一种缝纫机的倒缝扳手，其特征在于，所述第一连杆(3)外端的一侧具有第一台阶槽(32)，所述第二连杆(42)内端的一侧具有第二台阶槽(45)，所述第一台阶槽(32)的槽底为所述第一限位面(31)，所述第二连杆(42)内端的端面部分为所述第二限位面(41)，所述第一连杆(3)的外端和所述第二连杆(42)的内端通过所述第一台阶槽(32)和所述第二台阶槽(45)相互插接并通过螺栓锁紧使所述第一连杆(3)和所述第二连杆(42)相铰接。

4.根据权利要求3所述的一种缝纫机的倒缝扳手，其特征在于，所述第二连杆(42)内端端面的其余部分为斜向内向下倾斜设置的避让面(46)，所述避让面(46)与所述第二限位面(41)相连。

5.根据权利要求2或3或4所述的一种缝纫机的倒缝扳手，其特征在于，所述柄部(43)由塑料材料制成，所述柄部(43)的内端具有缺口(47)，所述第一连杆(3)的外端和所述第二连杆(42)的内端均位于所述缺口(47)中，通过螺栓穿过所述第一连杆(3)的外端、所述第二连杆(42)的内端和所述柄部(43)的内端并锁紧使所述第一连杆(3)与所述手柄(4)相铰接。

6.根据权利要求2或3或4所述的一种缝纫机的倒缝扳手，其特征在于，所述第一连杆(3)露在所述机头(1)外的长度小于或者等于所述柄部(43)内端的厚度。
