具有温控式中间层螺旋流道体的多层螺旋挤出模具的制作方法

本发明涉及管道成型技术及其使用装备，具体的是一种具有温控式中间层螺旋流道体的多层螺旋挤出模具。

背景技术：

1、常规的多层螺旋挤出模具，一般在尾模套外侧设置尾模套外加热圈、在内螺旋内圈上设置螺旋流道体芯部加热圈，进行螺旋流道体部分的加热；

2、但内、外螺旋体流道离尾模套外加热圈和螺旋流道体芯部加热圈近、直接接触尾模套外加热圈和螺旋流道体芯部加热圈，加热速度快，温度控制精准；

3、中间层螺旋流道体远离尾模套外加热圈和螺旋流道体芯部加热圈，且中间螺旋体内圈和外圈会包裹相邻的物料，接收尾模套外加热圈和螺旋流道体芯部加热圈的热量就比较困难，进而产生预热耗时、生产时温度不好精准控制的弊端。

4、因而，提供一种具有温控式中间层螺旋流道体的多层螺旋挤出模具来解决上述问题。

技术实现思路

1、本发明的目的是提供一种具有温控式中间层螺旋流道体的多层螺旋挤出模具。

2、本发明通过如下技术方案实现上述目的：

3、一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，包括料腔模块，料腔体模块包括料腔，料腔一端连通出料口，另一端配合进料模块使用；

4、进料模块包括连接进料腔的多层流道组合部，多层流道组合部连接于分流板；

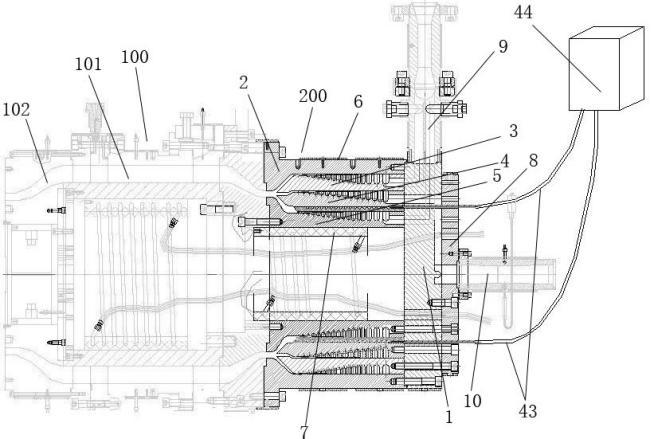

5、多层流道组合部包括尾模套，尾模套的内腔内设置有外层螺旋流道体、温控式中间层螺旋流道体、内层螺旋流道体；

6、温控式中间层螺旋流道体包括中间层螺旋流道体主体，中间层螺旋流道体主体内设置有温控螺旋通道，温控螺旋通道的入口和出口分别通过管道连通模温机；

7、尾模套外侧设置有尾模套外加热圈，内层螺旋流道体套设有内层螺旋流道体加热圈，尾模套外加热圈用做外层螺旋流道体的温度控制执行件，内层螺旋流道体加热圈做内层螺旋流道体温度控制执行件，组合温控式中间层螺旋流道体，形成内中外三层螺旋流道温度均可控的多层螺旋挤出模具结构。

8、进一步的，通过对温控螺旋通道输送温控介质油，通过油温冷却，把熔体温度降到理想的熔体温度，解决大口径、大口径、超大口径、超厚壁的管材的壁厚偏心熔垂的问题，同时在螺旋体这个地方冷却，熔体冷却均匀，即温度调节均匀性高。

9、进一步的，于加热程式中，即模具加热阶段，温控式中间层螺旋流道体是悬置在外层螺旋流道体、内层螺旋流道体间，通过对温控式中间层螺旋流道体送热油，外层螺旋流道体、内层螺旋流道体间会产生一个中部高温的热扩散源头，配合尾模套外加热圈、内层螺旋流道体加热圈形成内中外三处协同加温，比普通模具加热时间8-10时对比，减少1/3-1/2加热所需时长。

10、进一步的，外层螺旋流道体、温控式中间层螺旋流道体、内层螺旋流道体分别通过螺钉固定连接分流板。

11、进一步的，分流板通过螺钉连接有后压板。

12、进一步的，分流板的上侧面接入侧面连接内、外层进料流道，内、外层进料流道配合外层螺旋流道体、内层螺旋流道体使用。

13、进一步的，分流板的右侧端面接入配合温控式中间层螺旋流道体使用的中间层进料流道。

14、进一步的，模温机使用油为介质，进行通过热油/冷油输送至温控螺旋通道，形成中间层螺旋流道快速温度调整结构。

15、与现有技术相比，本发明的多层螺旋挤出模具，内中外三层螺旋流道温度均可控，生产预热耗时短，温度控制快速，有效保障挤出成型做业的快速有序进行。

1.一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：包括料腔模块，料腔体模块包括料腔，料腔一端连通出料口，另一端配合进料模块使用；

2.根据权利要求1所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：通过对温控螺旋通道输送温控介质油，通过油温冷却，把熔体温度降到理想的熔体温度，解决大口径、大口径、超大口径、超厚壁的管材的壁厚偏心熔垂的问题，同时在螺旋体这个地方冷却，熔体冷却均匀，即温度调节均匀性高。

3.根据权利要求2所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：于加热程式中，即模具加热阶段，温控式中间层螺旋流道体是悬置在外层螺旋流道体、内层螺旋流道体间，通过对温控式中间层螺旋流道体送热油，外层螺旋流道体、内层螺旋流道体间会产生一个中部高温的热扩散源头，配合尾模套外加热圈、内层螺旋流道体加热圈形成内中外三处协同加温，比普通模具加热时间8-10时对比，减少1/3-1/2加热所需时长。

4.根据权利要求3所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：外层螺旋流道体、温控式中间层螺旋流道体、内层螺旋流道体分别通过螺钉固定连接分流板。

5.根据权利要求3或4所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：分流板通过螺钉连接有后压板。

6.根据权利要求5所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：分流板的上侧面接入侧面连接内、外层进料流道，内、外层进料流道配合外层螺旋流道体、内层螺旋流道体使用。

7.根据权利要求6所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：分流板的右侧端面接入配合温控式中间层螺旋流道体使用的中间层进料流道。

8.根据权利要求7所述的一种具有温控式中间层螺旋流道体的多层螺旋挤出模具，其特征在于：模温机使用油为介质，进行通过热油/冷油输送至温控螺旋通道，形成中间层螺旋流道快速温度调整结构。
