压缩空气吹边料装置及薄膜横拉二出口设备的制作方法

本技术涉及膜生产，尤其涉及压缩空气吹边料装置及薄膜横拉二出口设备。

背景技术：

1、在上膜的时候，薄膜刚刚从二次横向拉伸工序出口输送出，薄膜的两侧边通过设备两侧的链条夹具（简称“链夹”）夹住并带动运行，此时有薄膜从设备出来，易出现薄膜卡在或缠在链夹里面，无法顺利通过或出来的情况。这时工作人员通常用手去抓，把它拉出来，此时链条容易夹到手指，另外薄膜处于高温状态，工人徒手抓拉时，手指会直接接触到高温表面或热膜，导致烫伤，存在风险比较高的问题，工作人员抓取时主要穿戴普通纱布手套，并不耐高温，而戴耐高温手套则存在抓取不灵活的问题，主要原因是薄膜输送速度较快。

2、为此，我们提出压缩空气吹边料装置及薄膜横拉二出口设备来解决上述问题。

技术实现思路

1、本实用新型的目的是解决现有技术中存在的缺点，而提出的压缩空气吹边料装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、压缩空气吹边料装置，包括风管，所述风管顶部设有吹气嘴，风管呈竖直设置，吹气嘴呈水平设置，吹气嘴设有出气端，出气端的侧边截面呈尖角状，出气端的端头设有缝隙，风管底部设有对接嘴。

4、优选地，所述风管侧边固定有安装板，安装板通过若干连接螺栓与一个连接架固定连接，连接架固定安装在链夹本体的侧边，链夹本体能够设置在膜输送设备侧边。

5、优选地，所述链夹本体用于夹持输送薄膜，吹气嘴的出气端朝向膜的侧边。

6、优选地，所述风管顶部固定有第一法兰环，吹气嘴固定有与第一法兰环对应的第二法兰环，第一法兰环和第二法兰环同轴对齐匹配。

7、优选低，所述第一法兰环和第二法兰环通过固定螺栓可拆卸地固定连接。

8、优选地，所述第一法兰环和第二法兰环相对的一侧均设有橡胶圈。

9、优选地，所述安装板的侧边安装有控制箱。

10、一种薄膜横拉二出口设备，包括上述的压缩空气吹边料装置，所述薄膜横拉二出口设备的两侧均设置有压缩空气吹边料装置。

11、与现有技术相比，本实用新型的有益效果为：

12、本实用新型通过设置风管和吹气嘴以及出气端，在刚刚上完膜，薄膜从二次横向拉伸工序出口输送出的时候，薄膜边部夹在链夹本体里面，不容易抽出来，此时通过高压气体的直吹能够将卡在或缠在链夹本体里面的薄膜吹出，便于工作人员抓起拉出，即避免工作人员直接伸手去抓，有效防止出现链夹本体夹到手指的情况，且风吹能够有效降低薄膜的温度，工作人员在徒手抓拉时，不会存在烫伤的问题，有效降低生产风险。

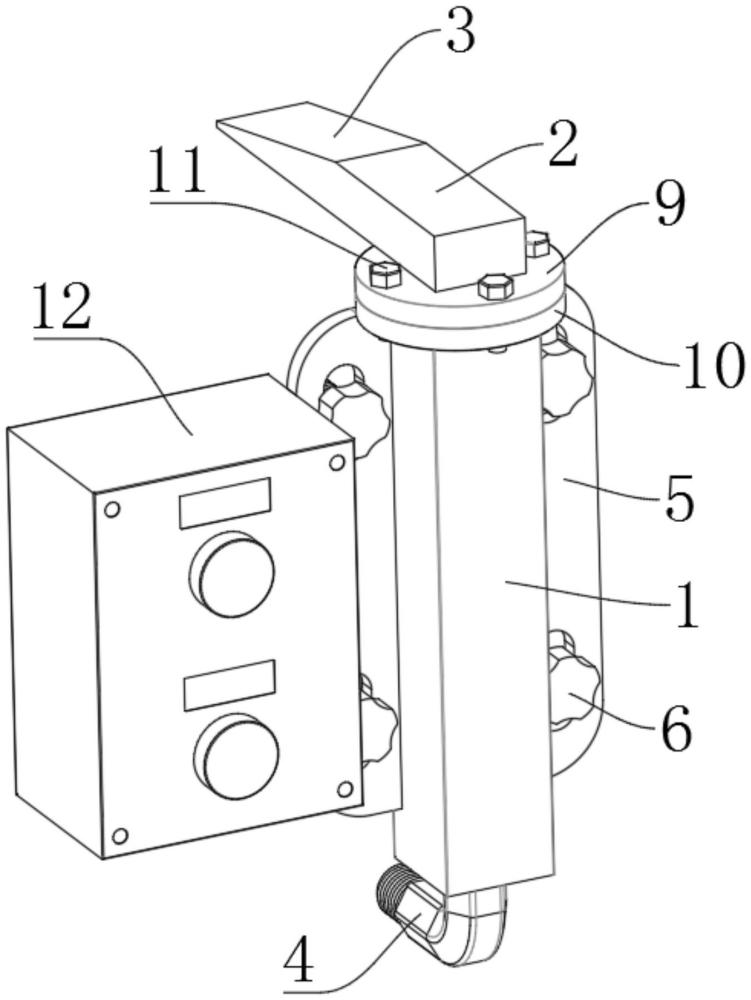

1.压缩空气吹边料装置，包括风管(1)，其特征在于，所述风管(1)顶部设有吹气嘴(2)，风管(1)呈竖直设置，吹气嘴(2)呈水平设置，吹气嘴(2)设有出气端(3)，出气端(3)的侧边截面呈尖角状，出气端(3)的端头设有缝隙，风管(1)底部设有对接嘴(4)。

2.根据权利要求1所述的压缩空气吹边料装置，其特征在于，所述风管(1)侧边固定有安装板(5)，安装板(5)通过若干连接螺栓(6)与一个连接架(7)固定连接，连接架(7)固定安装在链夹本体(8)的侧边。

3.根据权利要求2所述的压缩空气吹边料装置，其特征在于，所述链夹本体(8)用于夹持输送薄膜，吹气嘴(2)的出气端(3)朝向膜的侧边。

4.根据权利要求1所述的压缩空气吹边料装置，其特征在于，所述风管(1)顶部固定有第一法兰环(9)，吹气嘴(2)固定有与第一法兰环(9)对应的第二法兰环(10)，第一法兰环(9)和第二法兰环(10)同轴对齐匹配。

5.根据权利要求4所述的压缩空气吹边料装置，其特征在于，所述第一法兰环(9)和第二法兰环(10)通过固定螺栓(11)可拆卸地固定连接。

6.根据权利要求5所述的压缩空气吹边料装置，其特征在于，所述第一法兰环(9)和第二法兰环(10)相对的一侧均设有橡胶圈。

7.根据权利要求2所述的压缩空气吹边料装置，其特征在于，所述安装板(5)的侧边安装有控制箱(12)。

8.一种薄膜横拉二出口设备，其特征在于，包括权利要求1-7任一所述的压缩空气吹边料装置，所述薄膜横拉二出口设备的两侧均设置有压缩空气吹边料装置。
