一种聚丙烯造粒生产用振动筛的制作方法

本技术属于机械，涉及一种聚丙烯造粒生产用振动筛。

背景技术：

1、聚丙烯是一种重要的热塑性塑料材料，它是通过专门的造粒工艺生产制备的。对于造粒过程中切割完成后的聚丙烯颗粒，由于颗粒大小可能存在不均匀的情况，因此还需要对其进行筛分处理，会使用振动筛。

2、为了在振动筛运行期间，拥有充足的时间便捷地更换袋子，且无需停机，因此，设计出一种聚丙烯造粒生产用振动筛是很有必要的。

技术实现思路

1、本实用新型的目的是针对现有的技术存在上述问题，提出了一种聚丙烯造粒生产用振动筛。

2、本实用新型的目的可通过下列技术方案来实现：一种聚丙烯造粒生产用振动筛，包括底座，所述底座上通过若干弹簧连接有振动箱，所述振动箱内水平固定有筛网，且筛网将振动箱分为上腔室和下腔室，所述上腔室和出料斗一相连通，所述下腔室和出料斗二相连通，所述出料斗一上竖直连通有导料管，所述出料斗一上还固定有上安装环，所述上安装环上固定有定位导向耳，所述定位导向耳采用铁板制作而成；所述定位导向耳上竖直滑动连接有导柱，所述导柱下端通过固定连接耳和下安装环相固连，所述下安装环与上安装环之间装有可伸缩式缓存筒，且可伸缩式缓存筒布置在导料管外，所述下安装环上还转动装有能将其开口封闭住的盖板，所述导柱中部还固定有磁铁，且磁铁能与定位导向耳相吸合；所述振动箱上部固定有箱盖，所述箱盖上具有进料斗。

3、所述导柱上端还固定有弹性限制头。

4、所述弹性限制头上固定有手柄。

5、所述导柱的数量为两根。

6、所述振动箱外还固定有振动电机。

7、与现有技术相比，本聚丙烯造粒生产用振动筛具有该优点：

8、本实用新型中不合格的聚丙烯产品从出料斗一进入导料管，最终落入位于下方的袋子中，在更换袋子时，关闭盖板并向下拉动手柄，使可伸缩式缓存筒伸出，以便将导料管中流出的不合格聚丙烯产品暂时存放在可伸缩式缓存筒内，待新袋子准备就绪后，打开盖板并向上拉动手柄，使可伸缩式缓存筒复位；如此一来，更换袋子时无需停机，同时提供了较大的缓存空间。

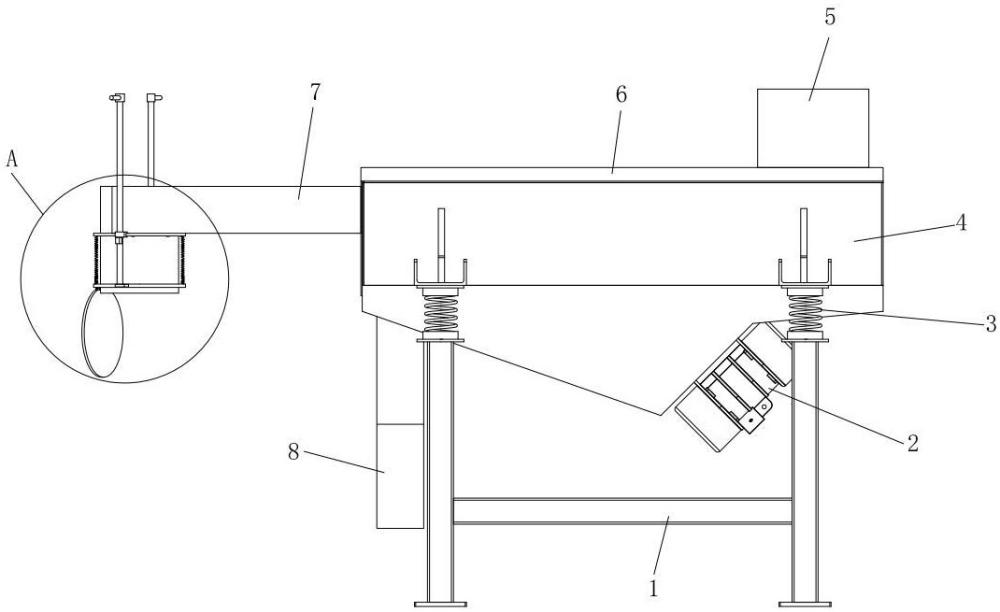

1.一种聚丙烯造粒生产用振动筛，包括底座（1），所述底座（1）上通过若干弹簧（3）连接有振动箱（4），其特征在于，所述振动箱（4）内水平固定有筛网（18），且筛网（18）将振动箱（4）分为上腔室和下腔室，所述上腔室和出料斗一（7）相连通，所述下腔室和出料斗二（8）相连通，所述出料斗一（7）上竖直连通有导料管（11），所述出料斗一（7）上还固定有上安装环（13），所述上安装环（13）上固定有定位导向耳（15），所述定位导向耳（15）采用铁板制作而成；所述定位导向耳（15）上竖直滑动连接有导柱（14），所述导柱（14）下端通过固定连接耳（10）和下安装环（12）相固连，所述下安装环（12）与上安装环（13）之间装有可伸缩式缓存筒（17），且可伸缩式缓存筒（17）布置在导料管（11）外，所述下安装环（12）上还转动装有能将其开口封闭住的盖板（9），所述导柱（14）中部还固定有磁铁（16），且磁铁（16）能与定位导向耳（15）相吸合；所述振动箱（4）上部固定有箱盖（6），所述箱盖（6）上具有进料斗（5）。

2.根据权利要求1所述的一种聚丙烯造粒生产用振动筛，其特征在于，所述导柱（14）上端还固定有弹性限制头（20）。

3.根据权利要求2所述的一种聚丙烯造粒生产用振动筛，其特征在于，所述弹性限制头（20）上固定有手柄（19）。

4.根据权利要求3所述的一种聚丙烯造粒生产用振动筛，其特征在于，所述导柱（14）的数量为两根。

5.根据权利要求1所述的一种聚丙烯造粒生产用振动筛，其特征在于，所述振动箱（4）外还固定有振动电机（2）。
