一种折叠式布匹自动套袋机的制作方法

本技术属于布匹套袋机，具体涉及一种折叠式布匹自动套袋机。

背景技术：

1、现有部分布匹经印染工艺加工完成后会包装进入薄膜袋内。以图1的印染布匹为例，人工将该印染布匹的两侧向中线对齐折叠后，将折叠的印染布匹堆叠至一定数量，然后装进薄膜袋内。由于印染布匹的长度通常达1m-2m，且材料为柔软、轻质材料，人工将布匹推送至袋内，耗时较长，操作效率低。

技术实现思路

1、本实用新型的目的在于克服现有技术中的不足，提供一种折叠式布匹自动套袋机。

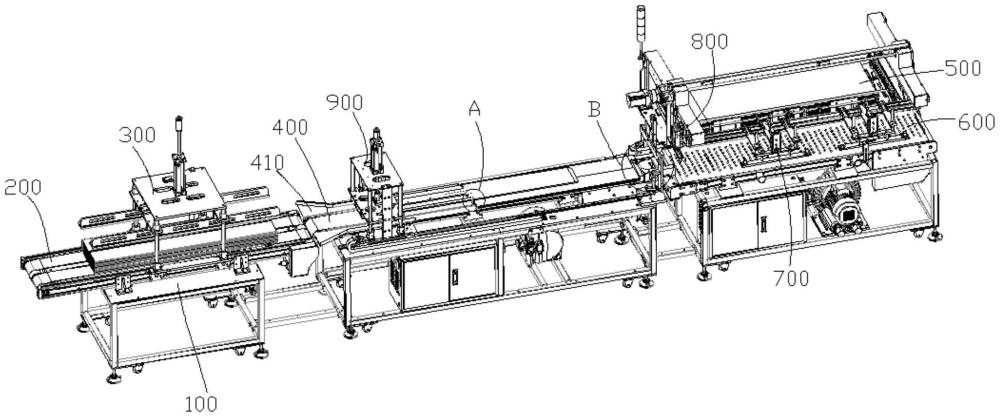

2、为实现以上目的，本实用新型公开一种折叠式布匹自动套袋机，包括工作台以及设于所述工作台上的第一皮带输送装置、压布机构、第二皮带输送装置、置袋机构、搬运机构、吸附固定装置和袋口开合机构；

3、所述第一皮带输送装置、第二皮带输送装置和吸附固定机构沿同一直线方向依次设置；所述压布机构设于所述第一皮带输送装置的上方，压布机构用于下压布匹的折叠位置；所述第一皮带输送装置用于进行布匹上料以及将被下压的布匹输送至所述第二皮带输送装置；所述置袋机构设于所述吸附固定机构的旁侧，置袋机构用于放置未使用的包装袋；所述搬运机构用于将所述置袋机构上的包装袋搬运至吸附固定装置；所述吸附固定装置用于吸附固定包装袋的底部；所述袋口开合机构设于所述吸附固定装置靠近第二皮带输送装置的端部上方，袋口开合机构用于张开包装袋的袋口；所述第二皮带输送装置用于将布匹输送进入吸附固定装置上的包装袋内。

4、优选的，所述压布机构包括第一安装架、第一驱动装置和压布件，所述第一安装架安装固定，所述第一驱动装置固定连接于第一安装架上，所述压布件固定连接于第一驱动装置，压布件在第一驱动装置的作用下下压布匹的折叠位置以及远离所述第一皮带输送装置。

5、优选的，所述置袋机构包括置袋板，所述置袋板固定于工作台上，置袋板用于放置未使用的包装袋，所述置袋板的每一侧设有至少一个定位块，所述定位块用于与包装袋定位配合。

6、优选的，所述置袋机构还包括分离组件，所述分离组件包括连接座、连接轴和多个金属弹片，所述连接座固定连接于工作台上位于置袋板外侧的位置，所述连接轴固定连接于连接座上，多个所述金属弹片沿连接轴的长度方向间隔设置，每个金属弹片的第一端固定连接于连接轴上，金属弹片的第二端沿伸至置袋板的上方，用于与置袋板上的包装袋抵压配合。

7、优选的，所述置袋机构还包括第二驱动装置，所述置袋板安装于第二驱动装置上，置袋板在第二驱动装置的作用下上下移动。

8、优选的，所述分离组件还包括分袋杆，所述分袋杆与所述连接轴同向设置并位于所述金属弹片的上方，所述分袋杆沿垂直于自身长度方向的方向滑动连接于工作台上。

9、优选的，所述分袋杆与所述连接轴平行设置。

10、优选的，所述第二皮带输送装置上设有推送机构，所述推送机构第二安装架、第三驱动装置、推送组件和第四驱动装置；

11、所述第二安装架滑动连接于所述工作台上，所述第三驱动装置用于驱动所述第二安装架沿第一皮带输送装置的输送方向同步移动以及反向移动；所述推送组件包括限位板以及固定连接于所述限位板底部的推送块，所述限位板可相对于第二安装架上下移动，所述限位板的底面上在位于推送块远离安装架一侧的位置为限位面，所述限位面水平设置，所述推送块远离所述安装架一侧的侧面为推送面，所述第二驱动装置设于所述安装架上，用于驱动所述推送组件上下移动。

12、优选的，所述推送块的底部与第一皮带输送装置的传送带抵接配合。

13、与现有技术相比，本实用新型的有益效果为：

14、布匹在第一皮带输送装置上料后，通过压布机构下压布匹，这能将布匹折叠处压实，极大减少布匹折叠后在折叠位置的拱起现象，为后续自动入袋提供了规整的物料基础。接着第一皮带输送装置将布匹输送至第二皮带输送装置，同时搬运机构搬运置袋机构上的一个包装袋至吸附固定装置，吸附固定装置吸附固定包装袋的底部，袋口开合机构张开包装袋的袋口，最后第二皮带输送装置将布匹输送至包装袋内，完成布匹的包装套袋。通过该装置能完成布匹的套袋包装，相比于传统的人工套袋，速度更快，效率更高。

1.一种折叠式布匹自动套袋机，其特征在于：包括工作台以及设于所述工作台上的第一皮带输送装置、压布机构、第二皮带输送装置、置袋机构、搬运机构、吸附固定装置和袋口开合机构；

2.根据权利要求1所述的折叠式布匹自动套袋机，其特征在于：所述压布机构包括第一安装架、第一驱动装置和压布件，所述第一安装架安装固定，所述第一驱动装置固定连接于第一安装架上，所述压布件固定连接于第一驱动装置，压布件在第一驱动装置的作用下下压布匹的折叠位置以及远离所述第一皮带输送装置。

3.根据权利要求1所述的折叠式布匹自动套袋机，其特征在于：所述置袋机构包括置袋板，所述置袋板固定于工作台上，置袋板用于放置未使用的包装袋，所述置袋板的每一侧设有至少一个定位块，所述定位块用于与包装袋定位配合。

4.根据权利要求3所述的折叠式布匹自动套袋机，其特征在于：所述置袋机构还包括分离组件，所述分离组件包括连接座、连接轴和多个金属弹片，所述连接座固定连接于工作台上位于置袋板外侧的位置，所述连接轴固定连接于连接座上，多个所述金属弹片沿连接轴的长度方向间隔设置，每个金属弹片的第一端固定连接于连接轴上，金属弹片的第二端沿伸至置袋板的上方，用于与置袋板上的包装袋抵压配合。

5.根据权利要求4所述的折叠式布匹自动套袋机，其特征在于：所述置袋机构还包括第二驱动装置，所述置袋板安装于第二驱动装置上，置袋板在第二驱动装置的作用下上下移动。

6.根据权利要求4所述的折叠式布匹自动套袋机，其特征在于：所述分离组件还包括分袋杆，所述分袋杆与所述连接轴同向设置并位于所述金属弹片的上方，所述分袋杆沿垂直于自身长度方向的方向滑动连接于工作台上。

7.根据权利要求6所述的折叠式布匹自动套袋机，其特征在于：所述分袋杆与所述连接轴平行设置。

8.根据权利要求1所述的折叠式布匹自动套袋机，其特征在于：所述第二皮带输送装置上设有推送机构，所述推送机构第二安装架、第三驱动装置、推送组件和第四驱动装置；

9.根据权利要求8所述的折叠式布匹自动套袋机，其特征在于：所述推送块的底部与第一皮带输送装置的传送带抵接配合。
