一种包装袋倒袋装置的制作方法

本技术属于秸秆颗粒生产设备，具体涉及一种包装袋倒袋装置。

背景技术：

1、秸秆颗粒生产完成后，通常会直接在生产线上利用定量包装机进行灌装， 包装过程中当颗粒重量达到预设数值时，自动定量包装机就会停止装料，然后进行封口等后续操作，之后对包装袋进行运输转移。

2、目前，将包装袋转移到运输线，通常是采用倒包装置将灌装好的包装袋推到至运输线上，便于之后运输出去，而目前的倒包装置通常是设置在输送带旁边，当包装袋移动过来之后，通过传感器感应到，倒包装置工作将包装袋推到至另一运输线上送出。

3、但是，目前的倒包装置设置在运输线旁边，同时需要配合传感器识别，运输包装袋的运输带停止，之后才能方便将包装袋推倒至另一运输线上，有时会由于包装袋出来之后状态不一致，导致倒包装置没有准确推倒包装袋，通常需要人员在旁辅助，导致生产效率不好。

技术实现思路

1、本实用新型要解决的技术问题在于克服现有技术的不足，提供一种包装袋倒袋装置，用于解决以往倒包装置使用效果不好的问题。

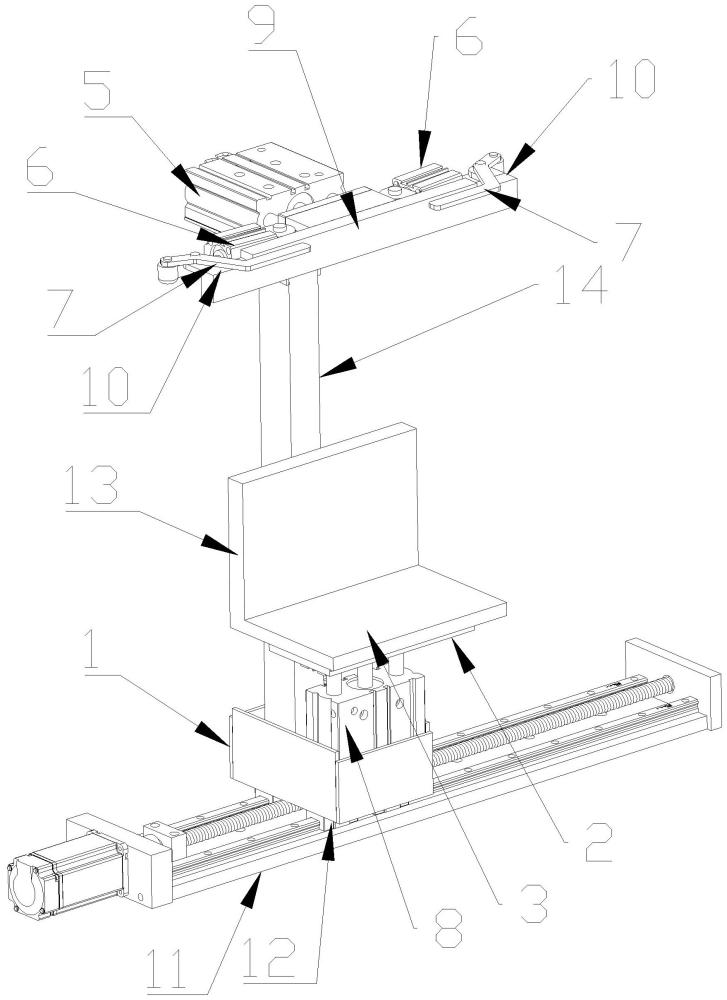

2、本实用新型解决上述技术问题的技术方案如下：一种包装袋倒袋装置，其包括：底座；

3、支撑座，设置于所述底座上；

4、承托件，设置于所述支撑座上，所述承托件上用于放置包装袋，所述承托件底部与所述支撑座转动连接；

5、第一驱动装置，转动设置于所述支撑座远离与所述承托件铰接一侧，所述第一驱动装置的输出端与所述承托件铰接，所述第一驱动装置用于推动所述承托件转动；

6、支架，设置于所述底座上；

7、第二驱动装置，设置于所述支架顶部，所述第二驱动装置位于所述承托件上方，所述第二驱动装置的作用端用于朝向所述承托件翻转方向伸出；

8、第三驱动装置，转动设置于所述第二驱动装置的输出端上；

9、连杆，其中部铰接于所述第二驱动装置的作用端上，所述连杆第一端与所述第三驱动装置的输出端转动连接，所述连杆第二端与所述第二驱动装置作用端配合用于夹持包装袋顶部。

10、相较于现有技术，以上技术方案具有如下有益效果：

11、设置在支撑座上的承托件直接用来承托住包装袋，在包装袋灌装完毕之后直接落在承托件上，承托件由于底部与支撑座铰接，之后利用第一驱动装置向上推动承托件，承托件能够实现翻转来完成倒包，相较于以往拍打式推动，动作更加准确，不会出现对不准的问题，同时第二驱动装置能够在承托件翻转时，向外伸出，进而推动包装袋上方位置，第三驱动装置配合连杆能够夹持住包装袋上方，而推出时，连杆松开包装袋。

12、在上述技术方案的基础上，本申请实施例还可以做如下改进：

13、在一实施方式中，还包括提升驱动装置，设置于所述底座上，所述支撑座设置于所述提升驱动装置的输出端上，所述提升驱动装置竖直设置用于抬高或降低所述承托件。

14、提升装置能够整体抬升承托件的高度，使得承托件能够方便与其他输送设备配合使用。

15、在一实施方式中，还包括设置于所述第二驱动装置作用端上的夹板，所述夹板两端朝向两侧延伸，所述夹板与所述连杆配合夹持所述包装袋顶部。

16、通过设置长条状夹板，使得夹板与连杆配合更好夹持住包装袋的顶部。

17、在一实施方式中，所述第三驱动装置转动连接于所述夹板远离所述包装袋的背面，所述夹板两端设置有避让所述连杆的缺口，所述连杆第二端经过所述缺口延伸至所述夹板正面，所述第三驱动装置用于驱动所述连杆转动至第二端靠近或远离所述夹板正面。

18、在一实施方式中，所述第三驱动装置及连杆分别设置有两个，两所述第三驱动装置对称设置于所述第二驱动装置作用端的两侧，所述连杆转动连接于所述夹板两端。

19、在一实施方式中，还包括输送装置，所述底座设置于所述输送装置的输出端的滑台上，所述输送装置用于驱动所述底座往复移动。

20、在一实施方式中，所述承托件远离与所述支撑座铰接的一侧设置有靠背，所述靠背用于抵接包装袋侧面。

1.一种包装袋倒袋装置，其特征在于，包括：底座；

2.根据权利要求1所述的包装袋倒袋装置，其特征在于，还包括提升驱动装置，设置于所述底座上，所述支撑座设置于所述提升驱动装置的输出端上，所述提升驱动装置竖直设置用于抬高或降低所述承托件。

3.根据权利要求1所述的包装袋倒袋装置，其特征在于，还包括设置于所述第二驱动装置作用端上的夹板，所述夹板两端朝向两侧延伸，所述夹板与所述连杆配合夹持所述包装袋顶部。

4.根据权利要求3所述的包装袋倒袋装置，其特征在于，所述第三驱动装置转动连接于所述夹板远离所述包装袋的背面，所述夹板两端设置有避让所述连杆的缺口，所述连杆第二端经过所述缺口延伸至所述夹板正面，所述第三驱动装置用于驱动所述连杆转动至第二端靠近或远离所述夹板正面。

5.根据权利要求4所述的包装袋倒袋装置，其特征在于，所述第三驱动装置及连杆分别设置有两个，两所述第三驱动装置对称设置于所述第二驱动装置作用端的两侧，所述连杆转动连接于所述夹板两端。

6.根据权利要求1所述的包装袋倒袋装置，其特征在于，还包括输送装置，所述底座设置于所述输送装置的输出端的滑台上，所述输送装置用于驱动所述底座往复移动。

7.根据权利要求1所述的包装袋倒袋装置，其特征在于，所述承托件远离与所述支撑座铰接的一侧设置有靠背，所述靠背用于抵接包装袋侧面。
