一种吊运钻铤提升短节工具的制作方法

本技术涉及吊运辅助，尤其涉及一种吊运钻铤提升短节工具。

背景技术：

1、吊运钻铤提升短节工具是石油钻井、矿山开采等领域中常用的一种吊装辅助装置，主要用于吊运钻铤等重型管状物料。该类工具通常由吊柄、斜边及底部管段等部分构成，通过特定的结构设计实现物料的稳定吊运与安全防护。在实际使用过程中，由于吊运物料的长度规格存在差异，要求工具具备一定的适应性与灵活性，以满足不同工况下的使用需求。

2、目前，常见的吊运短节工具多采用整体焊接或固定式结构，其底部管段与斜边管段之间为不可拆卸的连接方式。该结构虽具备一定的强度，但在实际使用中存在如下问题：一是无法根据吊运物料的长度灵活调节工具尺寸，导致一种工具仅适用于特定长度的物料，通用性较差；二是整体结构在运输和存储过程中占用空间大，搬运不便；三是当工具局部损坏时，需整体更换，维护成本较高。

技术实现思路

1、本实用新型提供了一种能够便于拆卸、并可更换不同规格底部管段的提升短节工具，以提升工具的适用性与使用效率。

2、本实用新型所采用的技术方案为：一种吊运钻铤提升短节工具，包括吊柄管段、斜边管段、底部管段以及连接弯头，所述吊柄管段与斜边管段顶端为一体成型结构，所述斜边管段底端通过连接弯头与底部管段一端相连接，所述连接弯头与斜边管段和底部管段均为螺纹连接，所述斜边管段底端和底部管段一端与连接弯头的螺纹连接处均设有两个对称设置的锁止机构。

3、作为本实用新型进一步的改进，所述吊柄管段呈竖直设置且顶部设有用于连接吊装设备的吊环。

4、作为本实用新型进一步的改进，所述底部管段一端设有用于防止吊运过程中滑落的凸起。

5、作为本实用新型进一步的改进，所述斜边管段底端和底部管段一端外表面均设有外螺纹，所述连接弯头两端内表面均设有与外螺纹相适配的内螺纹。

6、作为本实用新型进一步的改进，所述锁止机构包括设置在斜边管段或底部管段两侧的固定槽，所述固定槽内安装有弹簧，所述弹簧一端连接有贯穿通过连接弯头侧壁的限位块，所述连接弯头两端均设有与限位块相配合的限位孔。

7、作为本实用新型进一步的改进，所述限位块两侧均固定连接有滑块，所述固定槽两侧均设有供滑块滑动的滑槽。

8、作为本实用新型进一步的改进，所述连接弯头的角度为45-90度，所述吊柄管段与斜边管段的角度为90-135度。

9、作为本实用新型进一步的改进，所述吊柄管段、斜边管段、底部管段的直径均为4-6cm。

10、本实用新型的有益效果：本实用新型通过采用连接弯头与螺纹连接相结合的可拆卸式结构，并设置对称的锁止机构，实现了底部管段与斜边管段的快速、可靠装拆与更换，不仅使工具能灵活适配不同长度的物料，大大提升了通用性和使用效率，还便于运输存储，且在局部损坏时可单独更换部件，有效降低了维护成本；同时，整体结构简单，操作方便，连接牢固，保障了吊运过程的安全可靠。

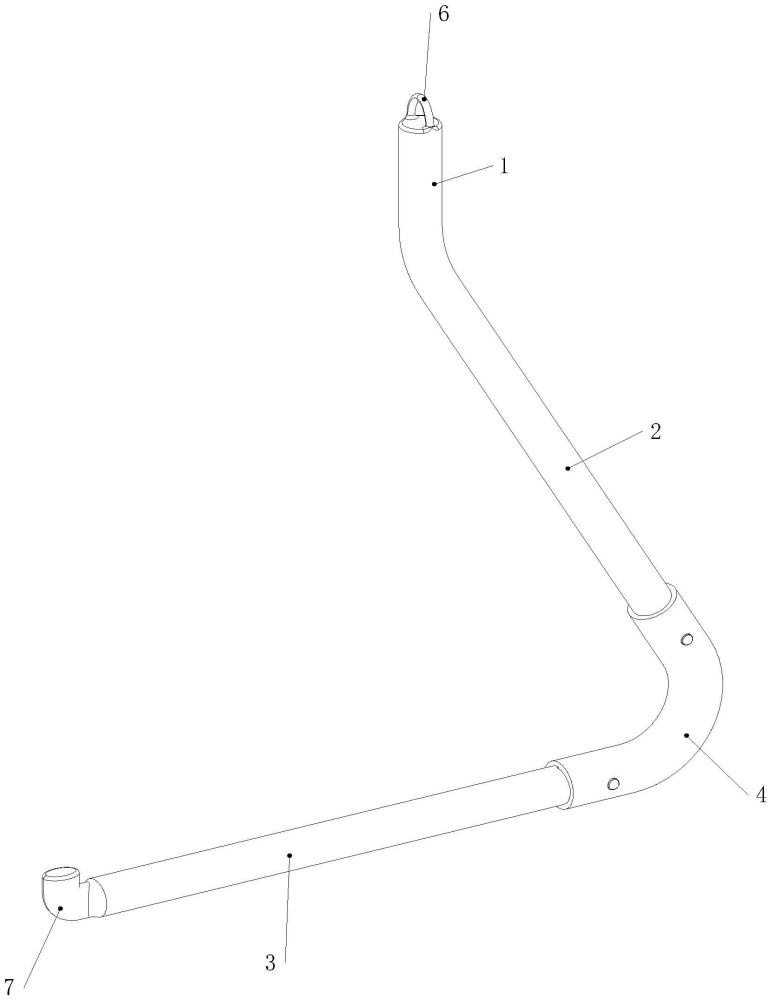

1.一种吊运钻铤提升短节工具，包括吊柄管段(1)、斜边管段(2)、底部管段(3)以及连接弯头(4)，其特征在于：所述吊柄管段(1)与斜边管段(2)顶端为一体成型结构，所述斜边管段(2)底端通过连接弯头(4)与底部管段(3)一端相连接，所述连接弯头(4)与斜边管段(2)和底部管段(3)均为螺纹连接，所述斜边管段(2)底端和底部管段(3)一端与连接弯头(4)的螺纹连接处均设有两个对称设置的锁止机构(5)。

2.根据权利要求1所述的一种吊运钻铤提升短节工具，其特征在于：所述吊柄管段(1)呈竖直设置且顶部设有用于连接吊装设备的吊环(6)。

3.根据权利要求1所述的一种吊运钻铤提升短节工具，其特征在于：所述底部管段(3)一端设有用于防止吊运过程中滑落的凸起(7)。

4.根据权利要求1所述的一种吊运钻铤提升短节工具，其特征在于：所述斜边管段(2)底端和底部管段(3)一端外表面均设有外螺纹，所述连接弯头(4)两端内表面均设有与外螺纹相适配的内螺纹。

5.根据权利要求1所述的一种吊运钻铤提升短节工具，其特征在于：所述锁止机构(5)包括设置在斜边管段(2)或底部管段(3)两侧的固定槽(501)，所述固定槽(501)内安装有弹簧(502)，所述弹簧(502)一端连接有贯穿通过连接弯头(4)侧壁的限位块(503)，所述连接弯头(4)两端均设有与限位块(503)相配合的限位孔(504)。

6.根据权利要求5所述的一种吊运钻铤提升短节工具，其特征在于：所述限位块(503)两侧均固定连接有滑块(505)，所述固定槽(501)两侧均设有供滑块(505)滑动的滑槽(506)。

7.根据权利要求1所述的一种吊运钻铤提升短节工具，其特征在于：所述连接弯头(4)的角度为45-90度，所述吊柄管段(1)与斜边管段(2)的角度为90-135度。

8.根据权利要求1所述的一种吊运钻铤提升短节工具，其特征在于：所述吊柄管段(1)、斜边管段(2)、底部管段(3)的直径均为4-6cm。
