一种相机镜片加工用辅助装置的制作方法

本技术涉及相机镜片加工设备，尤其涉及一种相机镜片加工用辅助装置。

背景技术：

1、相机镜片作为相机成像系统的核心部件，其加工精度直接决定了相机的成像质量，在相机镜片的加工过程中，需要对镜片进行多次工序处理，如打磨、抛光、镀膜等，而在每道工序之间，都需要对镜片进行稳定的夹持与转运，以避免镜片出现损坏或定位偏差。

2、现有技术中，对相机镜片的夹持多采用人工手持夹具的方式进行，这种方式不仅效率低下，而且难以保证夹持力度的均匀性，容易因夹持过紧导致镜片出现裂纹，或因夹持过松导致镜片在加工过程中移位；

3、同时，在多镜片批量加工时，人工转运镜片的方式无法实现工序间的连续作业，极大地影响了加工效率，因此我们提出了一种相机镜片加工用辅助装置用于解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种相机镜片加工用辅助装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种相机镜片加工用辅助装置，包括控制箱，所述控制箱的顶部转动安装有放置盘，放置盘的顶部呈环形等间距开设有多个用于相机镜片放置的放置槽，控制箱的顶部内壁上固定安装有伺服电机，伺服电机的输出轴固定安装在放置盘的底部上；所述放置槽内固定安装有弧形固定板，放置槽内滑动安装有弧形夹持板，且弧形固定板和弧形夹持板相互靠近的一侧均固定安装有橡胶垫，弧形夹持板远离弧形固定板的一侧固定安装有挤压杆，且挤压杆延伸至放置盘的外侧；所述控制箱的顶部左侧固定安装有横板，横板的顶部滑动安装有调节座，调节座的右侧固定安装有用于对应的挤压杆挤压的半球挤压座。

4、优选的，所述放置盘的外侧等间距开设有多个移动槽，且挤压杆贯穿对应的移动槽，移动槽内滑动安装有移动板，且移动板固定套装在对应的挤压杆上，移动板的一侧固定安装有复位弹簧，复位弹簧的一端固定安装在移动槽的内壁上。

5、优选的，所述横板的顶部开设有一侧为开口的t形导向槽，调节座的底部固定安装有滑动安装在t形导向槽内的t形导向座。

6、优选的，所述横板的顶部固定安装有竖板，竖板上开设有圆孔，圆孔内滑动安装有刻度杆，且刻度杆的一端固定安装在调节座上。

7、优选的，所述竖板上开设有螺纹孔，螺纹孔内螺纹安装有调节螺杆，调节螺杆的一端转动安装在调节座上，调节螺杆的另一端固定安装有旋钮，调节螺杆上螺纹套装有锁紧螺纹套，锁紧螺纹套与竖板相抵接，且锁紧螺纹套的外侧等间距安装有多个把手。

8、优选的，所述调节座的另一侧开设有转动槽，转动槽的内壁上开设有环形槽，调节螺杆的一端安装有与环形槽转动连接的环形座。

9、优选的，所述放置槽的底部内壁上开设有导向孔，控制箱的右侧固定安装有安装板，安装板上固定安装有推杆电机，推杆电机的输出轴上固定安装有橡胶板，橡胶板位于对应的导向孔的正下方。

10、优选的，所述控制箱上安装有控制器，且伺服电机、推杆电机均与控制器电性连接。

11、本实用新型的有益效果：

12、1、通过弧形固定板与弧形夹持板的配合对镜片进行夹持，两者内侧的橡胶垫能够增大与镜片的摩擦力，同时避免硬质接触对镜片表面造成划伤；

13、2、放置盘上环形等间距设置的多个放置槽，配合伺服电机带动放置盘转动，能够实现多镜片的同时放置与转运，使上一道工序完成的镜片能够快速转运至下一道工序，实现工序间的连续作业，极大地提高了加工效率；

14、3、通过转动旋钮带动调节螺杆调节调节座的位置，进而改变半球挤压座对挤压杆的挤压力度，配合刻度杆的精准指示，使装置能够适应不同尺寸规格的相机镜片。

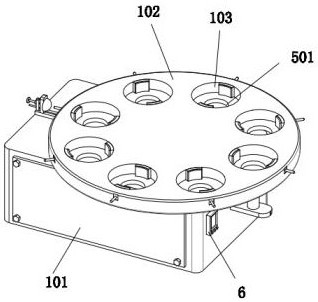

1.一种相机镜片加工用辅助装置，其特征在于，包括控制箱（101），所述控制箱（101）的顶部转动安装有放置盘（102），所述放置盘（102）的顶部呈环形等间距开设有多个用于相机镜片放置的放置槽（103），所述控制箱（101）的顶部内壁上固定安装有伺服电机（104），所述伺服电机（104）的输出轴固定安装在放置盘（102）的底部上；

2.根据权利要求1所述的一种相机镜片加工用辅助装置，其特征在于，所述放置盘（102）的外侧等间距开设有多个移动槽（304），且挤压杆（305）贯穿对应的移动槽（304），移动槽（304）内滑动安装有移动板（306），且移动板（306）固定套装在对应的挤压杆（305）上，移动板（306）的一侧固定安装有复位弹簧（307），复位弹簧（307）的一端固定安装在移动槽（304）的内壁上。

3.根据权利要求1所述的一种相机镜片加工用辅助装置，其特征在于，所述横板（301）的顶部开设有一侧为开口的t形导向槽（601），调节座（302）的底部固定安装有滑动安装在t形导向槽（601）内的t形导向座（602）。

4.根据权利要求1所述的一种相机镜片加工用辅助装置，其特征在于，所述横板（301）的顶部固定安装有竖板（401），竖板（401）上开设有圆孔，圆孔内滑动安装有刻度杆（406），且刻度杆（406）的一端固定安装在调节座（302）上。

5.根据权利要求4所述的一种相机镜片加工用辅助装置，其特征在于，所述竖板（401）上开设有螺纹孔（402），螺纹孔（402）内螺纹安装有调节螺杆（403），调节螺杆（403）的一端转动安装在调节座（302）上，调节螺杆（403）的另一端固定安装有旋钮（404），调节螺杆（403）上螺纹套装有锁紧螺纹套（405），锁紧螺纹套（405）与竖板（401）相抵接，且锁紧螺纹套（405）的外侧等间距安装有多个把手。

6.根据权利要求5所述的一种相机镜片加工用辅助装置，其特征在于，所述调节座（302）的另一侧开设有转动槽，转动槽的内壁上开设有环形槽，调节螺杆（403）的一端安装有与环形槽转动连接的环形座。

7.根据权利要求1所述的一种相机镜片加工用辅助装置，其特征在于，所述放置槽（103）的底部内壁上开设有导向孔（501），控制箱（101）的右侧固定安装有安装板（502），安装板（502）上固定安装有推杆电机（503），推杆电机（503）的输出轴上固定安装有橡胶板（504），橡胶板（504）位于对应的导向孔（501）的正下方。

8.根据权利要求1所述的一种相机镜片加工用辅助装置，其特征在于，所述控制箱（101）上安装有控制器（7），且伺服电机（104）、推杆电机（503）均与控制器（7）电性连接。
