一种发酵饲料布料车的制作方法

本技术涉及饲料布料，尤其涉及一种发酵饲料布料车。

背景技术：

1、我国畜牧业持续快速发展，饲料粮需求不断增长，人畜争粮问题日益凸显，已成为保障粮食安全需重点应对的挑战，在这一背景下，开发非常规蛋白资源、提升饲料资源利用效率显得尤为迫切，利用微生物发酵技术，将粮食加工副产物如玉米浆、玉米胚芽粕、南瓜粕以及果蔬加工废弃物等转化为高蛋白饲料，不仅可缓解饲料资源短缺问题，还能降低养殖成本，推动畜牧业与相关产业链的绿色可持续发展。固态发酵饲料生产技术中，布料作为关键环节，直接影响发酵质量和饲喂效果。

2、目前，固态发酵饲料的布料作业仍普遍依赖人工或简易机械完成，存在布料环节普遍依赖人工操作或简易机械，存在布料不均匀、染菌风险高、劳动强度大、效率低下等问题，虽已有部分自动化布料装置投入使用，但其结构复杂、适应性较差，难以在中小型养殖场普及应用，此外，现有设备多缺乏针对发酵物料特性的专用设计，难以对饲料的结块进行打散处理，布料后需要人工手动打散，无法满足现代化养殖生产对高效、稳定作业的迫切需求。

3、进而，我们公开了一种发酵饲料布料车以满足对现有技术中大多需要人工手动进行布料以及使用自动化布料装置布料完成后还需要人工手动完成对结块物料打散的实际需求。

技术实现思路

1、有鉴于此，本实用新型的目的在于提出一种发酵饲料布料车，以解决现有技术中大多需要人工手动进行布料以及使用自动化布料装置布料完成后还需要人工手动完成对结块物料打散的问题。

2、基于上述目的，本实用新型提供了一种发酵饲料布料车，包括电动车体，所述电动车体的上端面中部一侧固定连接有输送筒，所述输送筒倾斜设置，所述输送筒一侧两端均固定连接有支架，两个所述支架的下端均与电动车体固定连接，所述输送筒的内部卡合转动连接有螺旋叶片，所述输送筒的一侧端面安装有第一伺服电机，所述第一伺服电机的输出端与输送筒内部的螺旋叶片固定连接，所述输送筒下端远离第一伺服电机的一侧安装有排料槽，所述输送筒的上端远离排料槽的一侧设置有饲料储料斗，所述饲料储料斗的内部设置有打散组件，所述打散组件用于将饲料储料斗内部的结块物料打散，所述饲料储料斗与输送筒之间设置有震动组件，所述震动组件用于打散组件工作时带动饲料储料斗进行抖动。

3、优选地，所述电动车体远离第一伺服电机的一侧设置有防撞模块，所述防撞模块包括固定连接在两个所述支架之间中部的球头杆，所述球头杆的一端转动连接有防撞板，所述电动车体靠近支架的一侧中部固定连接有安装板，所述安装板的一侧端面固定连接有吸压弹簧，所述吸压弹簧远离安装板的一端与防撞板固定连接。

4、优选地，所述打散组件包括卡合转动连接在饲料储料斗内部的三个转杆，三个所述转杆呈三角形分布，三个所述转杆的外壁均固定连接有多组连杆，三个所述转杆上的连杆交叉分布。

5、优选地，所述饲料储料斗的一侧端面中部安装有第二伺服电机，所述第二伺服电机的输出端伸入饲料储料斗的内部并与其中一个转杆固定连接，三个所述转杆远离第二伺服电机的一端均贯穿饲料储料斗并固定连接有齿形带轮，三个所述齿形带轮的外部传动连接有齿带。

6、优选地，所述震动组件包括固定连接在输送筒上位于饲料储料斗下端的两个固定板，两个所述固定板的上端两侧均固定连接有导向柱，所述饲料储料斗的两侧均固定连接有两个连接块，所述导向柱的上端贯穿连接块并与连接块滑动连接，所述导向柱的外部套设有伸缩弹簧，所述伸缩弹簧的上下端分别与连接块、固定板固定连接。

7、优选地，所述震动组件还包括由飞轮，所述飞轮固定连接在饲料储料斗中下端中部转杆靠近齿形带轮一侧的外壁上，所述飞轮在转杆上偏心设置。

8、优选地，所述螺旋叶片采用变径设计，用于实现饲料渐进式摊铺。

9、优选地，所述饲料储料斗的下端设置有开口，所述开口处固定连接有密封伸缩层，所述密封伸缩层的下端与输送筒固定连接。

10、本实用新型的有益效果：

11、1、该发酵饲料布料车，有效解决了现有技术中依赖人工或简易机械导致的布料不均问题，通过自动化控制可实现发酵物料在发酵床上的精准、均匀铺设，布料均匀度提升60％以上，为微生物发酵提供了稳定一致的环境，从根本上保障了最终发酵饲料的产品质量。

12、2、该发酵饲料布料车，实现了从物料输送、打散到布料的全流程自动化作业，克服了传统方式劳动强度大、效率低下的弊端，其作业效率可达人工作业的3倍-5倍，极大节省了人力成本，充分满足了现代化规模化养殖场对高效生产的迫切需求。

13、3、该发酵饲料布料车，针对发酵物料易结块、易在料斗中“架桥”的特性，配备了专用的破拱清堵机构，确保了即便是高湿度、易粘结的物料也能持续顺畅地下料，保证了自动化生产线的连续性和稳定性，减少了生产中断与人工干预。

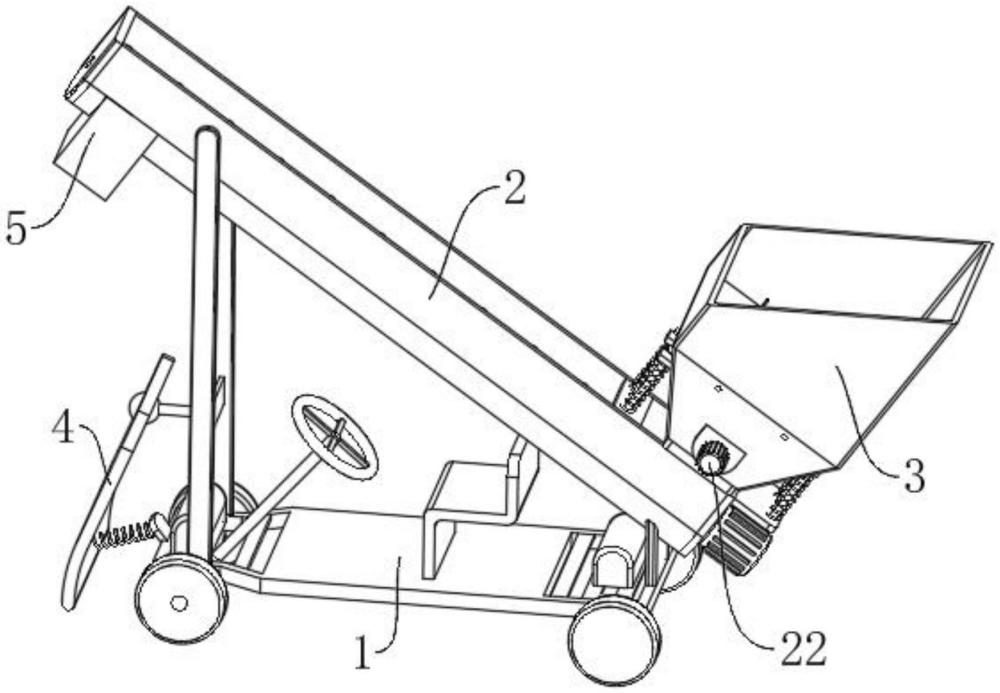

1.一种发酵饲料布料车，其特征在于：包括电动车体(1)，所述电动车体(1)的上端面中部一侧固定连接有输送筒(2)，所述输送筒(2)倾斜设置，所述输送筒(2)一侧两端均固定连接有支架(6)，两个所述支架(6)的下端均与电动车体(1)固定连接，所述输送筒(2)的内部卡合转动连接有螺旋叶片(7)，所述输送筒(2)的一侧端面安装有第一伺服电机(12)，所述第一伺服电机(12)的输出端与输送筒(2)内部的螺旋叶片(7)固定连接，所述输送筒(2)下端远离第一伺服电机(12)的一侧安装有排料槽(5)，所述输送筒(2)的上端远离排料槽(5)的一侧设置有饲料储料斗(3)，所述饲料储料斗(3)的内部设置有打散组件，所述打散组件用于将饲料储料斗(3)内部的结块物料打散，所述饲料储料斗(3)与输送筒(2)之间设置有震动组件，所述震动组件用于打散组件工作时带动饲料储料斗(3)进行抖动。

2.根据权利要求1所述的一种发酵饲料布料车，其特征在于：所述电动车体(1)远离第一伺服电机(12)的一侧设置有防撞模块，所述防撞模块包括固定连接在两个所述支架(6)之间中部的球头杆(18)，所述球头杆(18)的一端转动连接有防撞板(4)，所述电动车体(1)靠近支架(6)的一侧中部固定连接有安装板(20)，所述安装板(20)的一侧端面固定连接有吸压弹簧(19)，所述吸压弹簧(19)远离安装板(20)的一端与防撞板(4)固定连接。

3.根据权利要求1所述的一种发酵饲料布料车，其特征在于：所述打散组件包括卡合转动连接在饲料储料斗(3)内部的三个转杆(15)，三个所述转杆(15)呈三角形分布，三个所述转杆(15)的外壁均固定连接有多组连杆(17)，三个所述转杆(15)上的连杆(17)交叉分布。

4.根据权利要求3所述的一种发酵饲料布料车，其特征在于：所述饲料储料斗(3)的一侧端面中部安装有第二伺服电机(22)，所述第二伺服电机(22)的输出端伸入饲料储料斗(3)的内部并与其中一个转杆(15)固定连接，三个所述转杆(15)远离第二伺服电机(22)的一端均贯穿饲料储料斗(3)并固定连接有齿形带轮(16)，三个所述齿形带轮(16)的外部传动连接有齿带(13)。

5.根据权利要求4所述的一种发酵饲料布料车，其特征在于：所述震动组件包括固定连接在输送筒(2)上位于饲料储料斗(3)下端的两个固定板(9)，两个所述固定板(9)的上端均两侧均固定连接有导向柱(10)，所述饲料储料斗(3)的两侧均固定连接有两个连接块(11)，所述导向柱(10)的上端贯穿连接块(11)并与连接块(11)滑动连接，所述导向柱(10)的外部套设有伸缩弹簧(8)，所述伸缩弹簧(8)的上下端分别于连接块(11)、固定板(9)固定连接。

6.根据权利要求5所述的一种发酵饲料布料车，其特征在于：所述震动组件还包括由飞轮(14)，所述飞轮(14)固定连接在饲料储料斗(3)中下端中部转杆(15)靠近齿形带轮(16)一侧的外壁上，所述飞轮(14)在转杆(15)上偏心设置。

7.根据权利要求1所述的一种发酵饲料布料车，其特征在于：所述螺旋叶片(7)采用变径设计，用于实现饲料渐进式摊铺。

8.根据权利要求1所述的一种发酵饲料布料车，其特征在于：所述饲料储料斗(3)的下端设置有开口，所述开口处固定连接有密封伸缩层(21)，所述密封伸缩层(21)的下端与输送筒(2)固定连接。
