一种用于塑料包装制品用的覆膜设备的制作方法

本技术涉及零部件覆膜，尤其涉及一种用于塑料包装制品用的覆膜设备。

背景技术：

1、当在对加工产品进行覆膜时，往往会使用到一种用于塑料包装制品用的覆膜设备，塑料包装制品是用于对食品、电子产品、日用品等各类物品进行包裹、盛放的制品，覆膜设备是一种对基材表面覆盖薄膜的加工设备，其作用是通过覆膜提升基材的防水、防刮、耐磨损等性能，在包装制品的生产加工中，覆膜设备可对包装制品的基材进行覆膜处理，让加工后的包装制品更能满足物品包装的实际需求，更好地发挥保护、收纳物品及传递信息的作用

2、现有技术中部分塑料包装制品用的覆膜设备装置一般包括覆膜机构以及传送带，由覆膜机构进行覆膜，传送带从而将塑胶膜送至加热封边机构后封边，然后由裁边机构封住塑胶膜的两边，对加工工件形成包裹，传送带的作用是承载塑料包装基材，按预设速度输送其连续经过。

3、现有技术中部分塑料包装制品用的覆膜设备装置使用固定大小的固定柱固定塑胶膜，难以固定不同尺寸的塑胶膜卷，导致降低了工作效率，为此提出一种用于塑料包装制品用的覆膜设备来解决上述问题。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种用于塑料包装制品用的覆膜设备，旨在改善现有技术中部分塑料包装制品用的覆膜设备装置难以对不同大小的塑胶膜卷进行固定的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于塑料包装制品用的覆膜设备，包括底座，所述底座的顶部固定连接有裁边机构，所述底座的顶部固定连接有封边机构，所述底座的右侧固定连接有覆膜输送机构，所述覆膜输送机构包括带式传送带，所述带式传送带的左侧固定连接在所述底座的右侧，所述带式传送带的两侧固定连接有支撑固定组件，两个所述支撑固定组件的相近一侧固定连接有多个伸缩杆，所述伸缩杆的驱动端固定连接有限位组件，所述限位组件的内部滑动连接有多个限位板，多个所述限位板的内侧均固定连接有连接板，多个所述连接板的内部固定连接有支撑圆柱,所述支撑圆柱的外部固定连接有，所述连接板的内部转动连接有多个转动限位柱，所述转动限位柱的外部转动连接有转动板；

3、作为上述技术方案的进一步描述：底座的顶部固定连接有加热机构，加热机构包括轮式传送带，轮式传送带的底部固定连接在底座的顶部，轮式传送带的顶部固定连接有加热密封壳，加热密封壳的两侧固定连接有两个收紧组件，加热密封壳的顶部内部转动连接有转动收起杆，转动收起杆的外部转动连接有隔热膜，隔热膜的底部固定连接有重力杆；

4、作为上述技术方案的进一步描述：封边机构包括气缸，气缸固定连接在底座的外侧，气缸的驱动端固定连接有支撑横柱，支撑横柱的外部固定连接有加热封边组件，加热封边组件的顶部固定连接有支撑限位柱；

5、作为上述技术方案的进一步描述：加热封边组件包括发热板，发热板的内部固定连接在支撑横柱的外部，发热板的内部开设有多个开口槽；

6、作为上述技术方案的进一步描述：裁边机构包括两个支撑柱，支撑柱的底部固定连接在底座的顶部，两个支撑柱的顶部相近一侧均固定连接有裁剪密封轮，裁剪密封轮的底部滑动连接有塑胶膜；

7、作为上述技术方案的进一步描述：限位组件包括十字块，十字块的内部固定连接在伸缩杆的驱动端，十字块的内部开设有多个限位槽；

8、作为上述技术方案的进一步描述：支撑固定组件包括竖直支撑板，竖直支撑板的顶部固定连接在伸缩杆的底部，支撑限位块的底部固定连接有支撑限位块；

9、作为上述技术方案的进一步描述：所述收紧组件包括两个保护壳，两个所述保护壳的左侧固定连接在所述加热密封壳的外部，所述保护壳的内部固定连接有电机，所述电机的驱动端固定连接在所述转动收起杆的内部。

10、本实用新型具有如下有益效果：

11、1、本实用新型中，支撑固定组件中的竖直支撑板支撑伸缩杆，支撑限位块对支撑固定组件进行限位，伸缩杆驱动限位组件运动，十字块带动限位板在限位槽内滑动，连接板连接限位板与支撑圆柱，支撑圆柱增强结构稳定性，转动限位柱为转动板提供支点，转动板辅助限位，从而适应各种大小的塑胶膜卷，提高了工作效率。

12、2、本实用新型中，轮式传送带带动塑胶膜移动，加热密封壳对塑胶膜进行加热，隔热膜在转动收起杆的配合下覆盖于加热密封壳内，重力杆使隔热膜保持展开，随后结束时隔热膜由收紧组件收集及时散热，延长机器使用寿命。

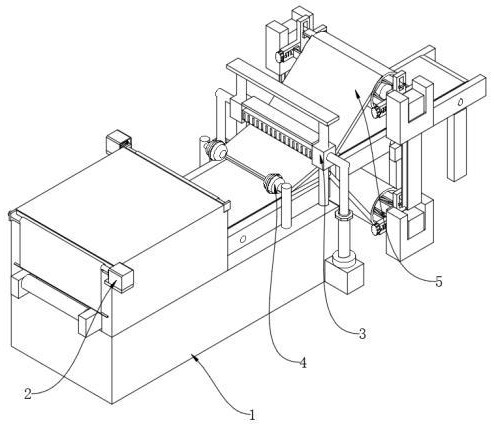

1.一种用于塑料包装制品用的覆膜设备，包括底座（1），其特征在于：所述底座（1）的顶部固定连接有裁边机构（4），所述底座（1）的顶部固定连接有封边机构（3），所述底座（1）的右侧固定连接有覆膜输送机构（5）

2.根据权利要求1所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述底座（1）的顶部固定连接有加热机构（2），所述加热机构（2）包括轮式传送带（21），所述轮式传送带（21）的底部固定连接在所述底座（1）的顶部，所述轮式传送带（21）的顶部固定连接有加热密封壳（22），所述加热密封壳（22）的两侧固定连接有两个收紧组件（23），所述加热密封壳（22）的顶部内部转动连接有转动收起杆（25），所述转动收起杆（25）的外部转动连接有隔热膜（24），所述隔热膜（24）的底部固定连接有重力杆（26）。

3.根据权利要求2所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述封边机构（3）包括气缸（31），所述气缸（31）固定连接在所述底座（1）的外侧，所述气缸（31）的驱动端固定连接有支撑横柱（32），所述支撑横柱（32）的外部固定连接有加热封边组件（33），所述加热封边组件（33）的顶部固定连接有支撑限位柱（34）。

4.根据权利要求3所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述加热封边组件（33）包括发热板（331），所述发热板（331）的内部固定连接在所述支撑横柱（32）的外部，所述发热板（331）的内部开设有多个开口槽（332）。

5.根据权利要求4所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述裁边机构（4）包括两个支撑柱（41），所述支撑柱（41）的底部固定连接在所述底座（1）的顶部，两个所述支撑柱（41）的顶部相近一侧均固定连接有裁剪密封轮（42），所述裁剪密封轮（42）的底部滑动连接有塑胶膜（43）。

6.根据权利要求1所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述限位组件（54）包括十字块（541），所述十字块（541）的内部固定连接在所述伸缩杆（53）的驱动端，所述十字块（541）的内部开设有多个限位槽（542）。

7.根据权利要求1所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述支撑固定组件（52）包括竖直支撑板（522），所述竖直支撑板（522）的顶部固定连接在所述伸缩杆（53）的底部，所述竖直支撑板（522）的底部固定连接有支撑限位块（521）。

8.根据权利要求2所述的一种用于塑料包装制品用的覆膜设备，其特征在于：所述收紧组件（23）包括两个保护壳（231），两个所述保护壳（231）的左侧固定连接在所述加热密封壳（22）的外部，所述保护壳（231）的内部固定连接有电机（232），所述电机（232）的驱动端固定连接在所述转动收起杆（25）的内部。
