一种一体式舞台灯的制作方法

本技术涉及舞台灯，尤其是涉及一种一体式舞台灯。

背景技术：

1、舞台灯，也称为舞台照明，是舞台美术造型的重要手段之一，通过运用专业的照明设备和技术，随着剧情发展，利用光色、光位、光比等变化来显示环境、渲染气氛、突出人物形象，从而创造舞台空间感和时间感。

2、传统的舞台灯大多安装在灯架上，长时间放置时易造成灯片堆积灰尘和结蜘蛛网，在二次开灯时影响展示效果，且舞台灯在拆卸时，其内部的旋转机构无法对舞台灯进行自锁，在运输和搬运时舞台灯会跟随转动和摆动，从而会造成灯具外壳或支架的机械损伤。

3、为此，本技术提供一种一体式舞台灯。

技术实现思路

1、本技术的目的是解决背景技术中所提出的至少一个技术问题。

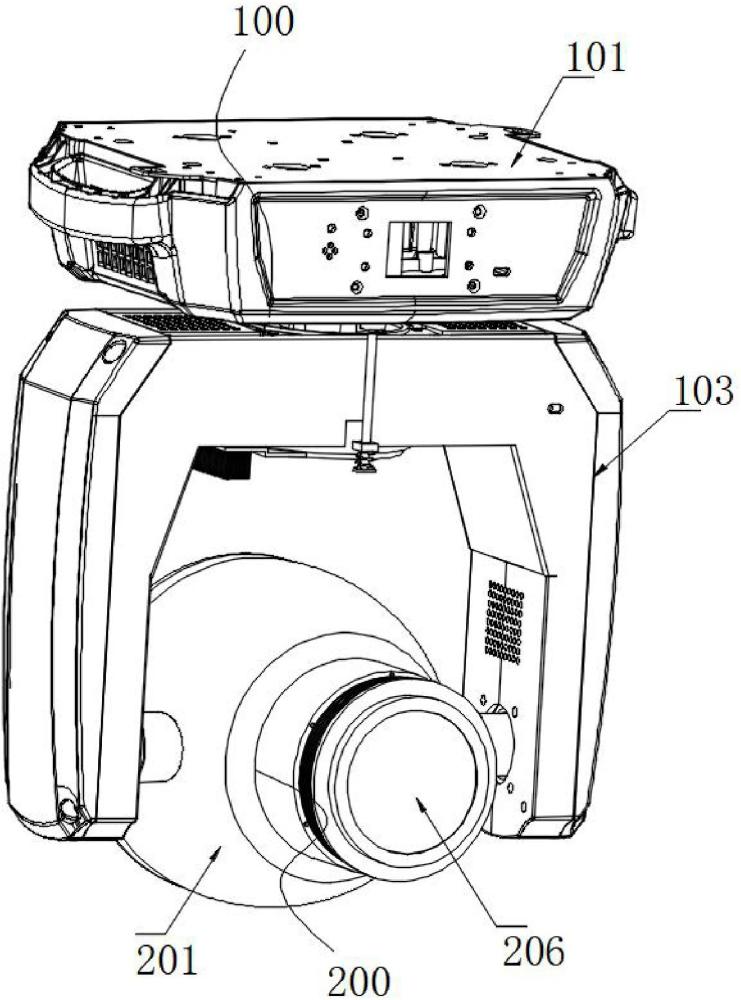

2、本技术提供了一种一体式舞台灯，包括灯体支架，所述灯体支架由上灯座，通过轴承转动安装在上灯座内壁的旋转筒，以及固定安装在旋转筒表面的凵形旋转支架构成，且凵形旋转支架的表面安装有舞台灯，舞台灯包括灯罩，固定安装在灯罩内壁的光源灯、散热风扇和筒体，灯罩的正面开设有通孔，通孔的内壁滑动配合有灯筒，灯筒的内壁从前至后依次固定安装有防护镜片和透镜，且灯罩的内壁固定安装有用于驱使灯筒移动的电动伸缩杆，凵形旋转支架的内部分别设置有用于驱使凵形旋转支架转动的第一驱动机构和用于驱使舞台灯转动的第二驱动机构。

3、通过采用上述技术方案，上灯座提供安装基础，旋转筒通过轴承安装在上灯座内壁，允许自由旋转，电动伸缩杆固定安装在灯罩内壁，可驱使灯筒沿通孔滑动，实现光源灯与透镜的距离调节，从而可改变光束会聚或发散程度，从而影响光斑的大小，灯筒内壁从前至后依次安装防护镜片和透镜，防护镜片用于阻挡外界灰尘和水滴，延长透镜使用寿命。

4、优选的，散热风扇设置在光源灯的后方，筒体设置在光源灯的前方，形成从前至后的筒体-光源灯-散热风扇的布局结构。

5、通过采用上述技术方案，驱动散热风扇工作，可确保光源灯在高功率运行时不会过热。

6、优选的，第一驱动机构包括固定安装在凵形旋转支架内壁的第一电机，固定安装在第一电机输出端的第一同步轮，固定安装在旋转筒表面的第二同步轮，以及与第一同步轮和第二同步轮传动连接的第一同步带。

7、通过采用上述技术方案，当第一电机启动时，输出轴带动第一同步轮旋转，通过第一同步带将动力传递至第二同步轮，进而驱动旋转筒绕其轴线旋转，旋转筒的转动带动凵形旋转支架及舞台灯整体进行水平方向的旋转，实现舞台灯的空间定位。

8、优选的，所述凵形旋转支架上设置有用于安装舞台灯的安装腔，凵形旋转支架的安装腔两侧均设置有轴承座，灯罩的转轴通过轴承安装在轴承座内。

9、优选的，所述第二驱动机构包括固定安装在凵形旋转支架内壁的第二电机，固定安装在第二电机输出端的第三同步轮，转动安装在凵形旋转支架内壁的第四同步轮，以及与第三同步轮和第四同步轮传动连接的第二同步带，且灯罩的转轴与第四同步轮的轴端固定连接。

10、通过采用上述技术方案，在凵形旋转支架内部设计安装腔，用于固定安装舞台灯，安装腔尺寸需与舞台灯外形匹配，确保舞台灯可在安装腔内转动，当第二电机启动时，输出轴带动第三同步轮旋转，通过第二同步带将动力传递至第四同步轮，进而驱动灯罩的旋转，且为了传动的稳定性可在第一同步带和第二同步带的传动路径中增设张紧轮，用于自动调节第一同步带和第二同步带的张紧度，适应长期使用后的磨损，同时在灯罩的转轴旋转路径上设置限位开关，防止过度旋转导致结构损坏，在第一电机和第二电机上均安装编码器，实时反馈旋转角度，实现精准控制。

11、优选的，所述上灯座的下端设置有用于对舞台灯进行防尘的防护机构，所述防护机构包括固定安装在上灯座下表面的外环体，通过轴承转动安装在外环体内壁的防护罩，且防护罩的上端固定安装有支撑杆，支撑杆的上端穿过旋转筒，并与上灯座的内顶壁固定连接，防护罩的内径与灯筒的外径相适配。

12、通过采用上述技术方案，驱动第二电机驱使灯筒转动至朝上正对防护罩时，此时驱使电动伸缩杆伸长至最长，从而可驱使灯筒插入防护罩内，确保其能紧密包裹灯筒，从而可有效阻挡灰尘和水滴。

13、优选的，所述防护机构还包括固定安装在防护罩外表面的外展架，以及固定安装在外展架下表面的软毛刷。

14、通过采用上述技术方案，驱动第一电机带动凵形旋转支架转动时，此时防护罩不会转动，外环体跟随凵形旋转支架转动，当驱动第一电机驱使灯筒转动九十度时，此时驱动第二电机带动舞台灯绕凵形旋转支架转动，从而可驱使灯筒上的防护镜片与软毛刷接触，从而可利用软毛刷刷除防护镜片上的灰尘。

15、优选的，所述凵形旋转支架的表面设置有锁紧机构，所述锁紧机构包括固定安装在凵形旋转支架正面和背面的导向环，滑动配合在导向环内壁的插销，固定安装在插销下端的挡块，套设在插销表面的复位弹簧，以及固定安装在上灯座下表面的插入筒。

16、优选的，所述复位弹簧的两端分别固定安装在导向环和挡块的相对面，且插入筒允许插销插入。

17、通过采用上述技术方案，当插销在导向环内壁滑动时，复位弹簧提供自动复位力，确保插销在导向环内壁滑动时不会脱出，当插销插入插入筒时，此时利用插销与插入筒的配合可将凵形旋转支架与上灯座进行限位，避免凵形旋转支架与上灯座发生转动，同时灯筒插入防护罩内后，防护罩可限制舞台灯沿着凵形旋转支架转动，从而可有效防止在运输和搬运时舞台灯会跟随转动和摆动，导致灯具外壳或支架的机械损伤。

18、优选的，灯筒的外表面固定安装有凸缘，且凸缘的背面固定安装有波纹管，波纹管的另一端与灯罩的正面固定连接。

19、通过采用上述技术方案，当电动伸缩杆驱使灯筒移动时，此时波纹管会跟随伸长和收缩，波纹管可避免灰尘沿着灯筒和灯罩之间的缝隙进入灯罩内部，且当灯筒插入防护罩内后，此时凸缘会接触挡块，驱使插销沿着导向环的内壁滑动并进入插入筒内，此时复位弹簧处于收缩状态，当凸缘脱离挡块时，此时复位弹簧复位驱使插销脱离插入筒。

20、综上所述，本技术包括以下至少一种有益技术效果：

21、1.本技术所述的一种一体式舞台灯，通过第一驱动机构和第二驱动机构，当第一电机启动时，可驱动旋转筒绕其轴线旋转，旋转筒的转动带动凵形旋转支架及舞台灯整体进行水平方向的旋转，且当第二电机启动时可驱动灯罩的旋转，从而实现舞台灯的空间定位，且电动伸缩杆驱动灯筒移动，可灵活调节光源灯与透镜的距离，实现光束会聚或发散，从而控制光斑大小以适应不同舞台场景。

22、2.本技术所述的一种一体式舞台灯，通过防护机构的防护罩与软毛刷协同作用，当舞台灯闲置时，驱动第一电机带动凵形旋转支架转动九十度，之后驱动第二电机带动舞台灯绕凵形旋转支架转动，从而可驱使灯筒上的防护镜片与软毛刷接触，实现自动清洁防护镜片，且，清洁完毕后，驱动第二电机驱使灯筒转动至朝上正对防护罩，此时驱使电动伸缩杆伸长至最长，灯筒可插入防护罩内形成密闭空间，有效阻挡灰尘堆积，解决传统舞台灯因灰尘积累影响展示效果的问题。

23、3.本技术所述的一种一体式舞台灯，通过锁紧机构的插销与插入筒配合，能够在非使用状态下固定凵形旋转支架与上灯座，防止舞台灯在运输或搬运过程中因晃动导致外壳或支架机械损伤，同时防护罩的包裹进一步限制灯筒摆动，确保设备安全。
