一种兼并灯具吊挂和支撑的连接装置的制作方法

本发明创造涉及灯具照明，尤其涉及一种兼并灯具吊挂和支撑的连接装置。

背景技术：

1、为满足舞台灯在不同场景的照明需求，其安装方式通常具备多样性。常见的安装方式包括直接吊挂安装于舞台搭接台架，以及通过配套的吊架进行支撑安装。当采用吊架安装时，该吊架通常一端与舞台搭接台架固定，另一端与灯具连接，起到悬吊支撑的作用。然而，在一些临时工作场所、维修场景或无需顶部吊挂的场合，用户需要将灯具连同其吊架直接放置于地面或工作台面上使用，此时吊架充当落地式支撑架的功能。

2、现有技术中，为实现吊架从悬吊模式到地面支撑模式的转换，普遍采用一种可旋转展开的支撑结构，其吊架底部设有一对可相对转动的旋转支架，在需要地面支撑时，将两个旋转支架从与吊架主杆平行的收拢状态，分别向相反方向旋转打开至一定角度，从而与吊架主杆共同构成支撑结构，以增大与地面的接触面积，提高放置的稳定性，如公开号为cn218583076u所公开的连接架。

3、但是，上述现有技术方案存在以下明显缺陷：

4、1、结构复杂，成本较高：该方案依赖于两个独立的旋转支架和相应的锁定机构。零部件数量多，装配工序繁琐，导致生产成本和材料成本增加；复杂的结构也意味着更高的故障率。

5、2、操作不便，用户体验差：用户需要进行两次独立的旋转操作（分别打开左、右支架）才能完成部署，操作步骤繁琐。在某些情况下，两个支架可能需要协调同步打开，进而降低了使用的便捷性和效率。

6、3、稳定性与可靠性不足：两个旋转支架打开后，仅靠两支架的边缘支撑，与地面接触面积少，导致支撑结构晃动，影响灯具照射角度的稳定性。

技术实现思路

1、本发明创造为解决上述技术问题之一，提供一种兼并灯具吊挂和支撑的连接装置，其结构简单、操作方便，支撑稳定高。

2、为解决上述技术问题，本发明创造提供如下技术方案：

3、一种兼并灯具吊挂和支撑的连接装置，包括有u形的连接架，所述连接架具有呈板状体的连接主体和与所述连接主体的两端一体成型的连接臂，所述连接臂用于与灯具固定连接，所述连接主体通过连接轴转动连接有机脚，所述机脚在转动过程中形成有第一位置和第二位置，所述机脚在第一位置时，所述机脚相对于连接架合拢；所述机脚在第二位置时，所述机脚相对于连接架张开，此时，所述连接主体的底部板面和机脚的底面共同形成一支撑面。

4、进一步限定为，所述机脚设置有用于限定机脚转动范围的弧形槽，所述机脚通过限位柱穿过机脚的弧形槽和连接主体后与一紧固件固定连接，所述第一位置为当所述机脚的弧形槽一侧移动至与所述限位柱相抵时的极限位置；所述第二位置为当所述机脚的弧形槽另一侧移动至与所述限位柱相抵时的极限位置。

5、进一步限定为，所述机脚包括有基板、由所述基板的一侧翻折所形成的翻边及与所述翻边固定连接的支撑板，所述弧形槽设置于基板上，所述支撑板的底端低于所述基板的底端使所述支撑板和基板之间形成避让缺口，合拢时所述连接主体嵌合于所述避让缺口中，张开时所述连接主体的底板板面和支撑板的底面共同形成所述支撑面。

6、进一步限定为，所述限位柱依次穿过所述连接主体、第一垫片、基板的弧形槽和第二垫片后与第一螺母螺纹连接，所述紧固件为所述第一螺母。

7、进一步限定为，所述连接轴依次穿过所述连接主体、第三垫片、基板和第四垫片后与第二螺母螺纹连接。

8、进一步限定为，所述连接臂通过连接座与灯具可拆卸连接，所述连接臂和连接座之间设置为转动连接，所述连接座设置有球头柱塞，所述连接臂设置有凹槽，在转动过程中，当所述球头柱塞和凹槽位置相对准时，所述球头柱塞卡入所述凹槽中。

9、进一步限定为，所述球头柱塞包括有柱体，所述柱体具有一开口的内腔，所述内腔由内至外设置有弹簧和球珠，所述球珠在所述弹簧的顶持下其部分露出开口外。

10、采用上述技术方案后，本发明创造至少具有如下有益效果：

11、本申请方案在单个连接架上设置旋转机脚，即可实现连接架稳定支撑效果，其具备结构简单、操作便捷、稳定性高等特点。该结构的机脚还具有进行收拢或张开状态，在收拢状态时有效避免了吊挂受到机脚的干涉，使吊挂作业更便捷。

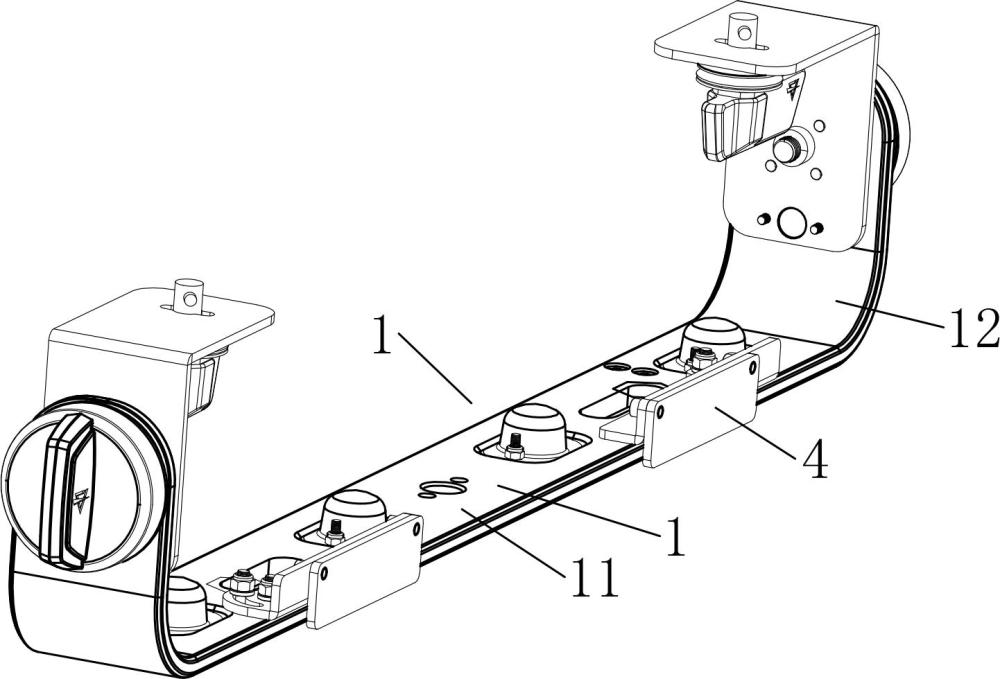

1.一种兼并灯具吊挂和支撑的连接装置，包括有u形的连接架（1），所述连接架（1）具有呈板状体的连接主体（11）和与所述连接主体（11）的两端一体成型的连接臂（12），所述连接臂（12）用于与灯具（2）固定连接，其特征在于，所述连接主体（11）通过连接轴（3）转动连接有机脚（4），所述机脚（4）在转动过程中形成有第一位置和第二位置，所述机脚（4）在第一位置时，所述机脚（4）相对于连接架（1）合拢；所述机脚（4）在第二位置时，所述机脚（4）相对于连接架（1）张开，此时，所述连接主体（11）的底部板面和机脚（4）的底面共同形成一支撑面。

2.根据权利要求1所述的连接装置，其特征在于，所述机脚（4）设置有用于限定机脚（4）转动范围的弧形槽（40），所述机脚（4）通过限位柱（5）穿过机脚（4）的弧形槽（40）和连接主体（11）后与一紧固件固定连接，所述第一位置为当所述机脚（4）的弧形槽（40）一侧移动至与所述限位柱（5）相抵时的极限位置；所述第二位置为当所述机脚（4）的弧形槽（40）另一侧移动至与所述限位柱（5）相抵时的极限位置。

3.根据权利要求2所述的连接装置，其特征在于，所述机脚（4）包括有基板（41）、由所述基板（41）的一侧翻折所形成的翻边（42）及与所述翻边（42）固定连接的支撑板（43），所述弧形槽（40）设置于基板（41）上，所述支撑板（43）的底端低于所述基板（41）的底端使所述支撑板（43）和基板（41）之间形成避让缺口（44），合拢时所述连接主体（11）嵌合于所述避让缺口（44）中，张开时所述连接主体（11）的底板板面和支撑板（43）的底面共同形成所述支撑面。

4.根据权利要求3所述的连接装置，其特征在于，所述限位柱（5）依次穿过所述连接主体（11）、第一垫片（51）、基板（41）的弧形槽（40）和第二垫片（52）后与第一螺母（53）螺纹连接，所述紧固件为所述第一螺母（53）。

5.根据权利要求3所述的连接装置，其特征在于，所述连接轴（3）依次穿过所述连接主体（11）、第三垫片（31）、基板（41）和第四垫片（32）后与第二螺母（33）螺纹连接。

6.根据权利要求1至5任一所述的连接装置，其特征在于，所述连接臂（12）通过连接座（6）与灯具（2）可拆卸连接，所述连接臂（12）和连接座（6）之间设置为转动连接，所述连接座（6）设置有球头柱塞（7），所述连接臂（12）设置有凹槽（120），在转动过程中，当所述球头柱塞（7）和凹槽（120）位置相对准时，所述球头柱塞（7）卡入所述凹槽（120）中。

7.根据权利要求6所述的连接装置，其特征在于，所述球头柱塞（7）包括有柱体（71），所述柱体（71）具有一开口的内腔（72），所述内腔（72）由内至外设置有弹簧（73）和球珠（74），所述球珠（74）在所述弹簧（73）的顶持下其部分露出开口外。
