一种防水激光灯手拧式调束口的制作方法

本技术属于激光灯设备，具体的说是一种防水激光灯手拧式调束口。

背景技术：

1、全彩激光灯的光束由红、绿、蓝三种颜色光束重叠组成。三组光束是通过调节3d镜架叠在一起的，在日常使用中，受搬运振动及温度变化影响光束会产生错位现象，影响使用，此时需要调整3d镜架使三色光重叠在一起。

2、在潮湿地区或者户外，激光灯由于需要防水防潮，开设调束口需做防水处理，通常的方法是在3d镜架对应处开长方型孔用方形防护盖加密封圈进行防护，防护盖通常使用螺丝安装在侧板上，这种方式在使用时不方便，需另外携带工具拆装防护盖，尤其在高空作业时携带工具操作有脱落危险。

3、为此，本实用新型提供一种防水激光灯手拧式调束口。

技术实现思路

1、为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。

2、本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种防水激光灯手拧式调束口，包括3d镜架，所述3d镜架侧方设有调束侧板，所述调束侧板侧壁开设有多个调束窗口，所述调束窗口上设有手拧调束盖，所述调束窗口内部开设有螺纹通孔，所述螺纹通孔表面设有密封圈挤压平面，所述密封圈挤压平面上设有调束盖止动平面，所述手拧调束盖包括止动挡板，所述止动挡板上开设有旋紧外螺纹，所述止动挡板侧壁上设有手拧把手，所述调束窗口内部设有密封圈，所述密封圈为软硅胶材质，所述手拧把手中部设有珠链安装孔，所述调束侧板侧壁设有多个珠链连接扣安装孔，所述珠链连接扣安装孔位于调束窗口下方设置，所述珠链连接扣安装孔和珠链安装孔上均安装有珠链连接扣，一对所述珠链连接扣上安装有珠链吊绳，所述珠链连接扣上设有连接扣螺丝孔，所述连接扣螺丝孔中部设有钢珠放置孔，所述珠链连接扣内部设有钢珠跨跃槽，所述珠链连接扣端部设有珠链心轴转动孔。

3、本实用新型的有益效果如下：

4、1.本实用新型所述的一种防水激光灯手拧式调束口，通过采用手拧调束盖和珠链吊绳的配合，松开盖子后也无需另外放置盖子再进行调束，调束完后拧紧手拧调束盖完成合束，使合束不需带工具，使用更方便，同时避免调束盖高空脱落砸伤人。

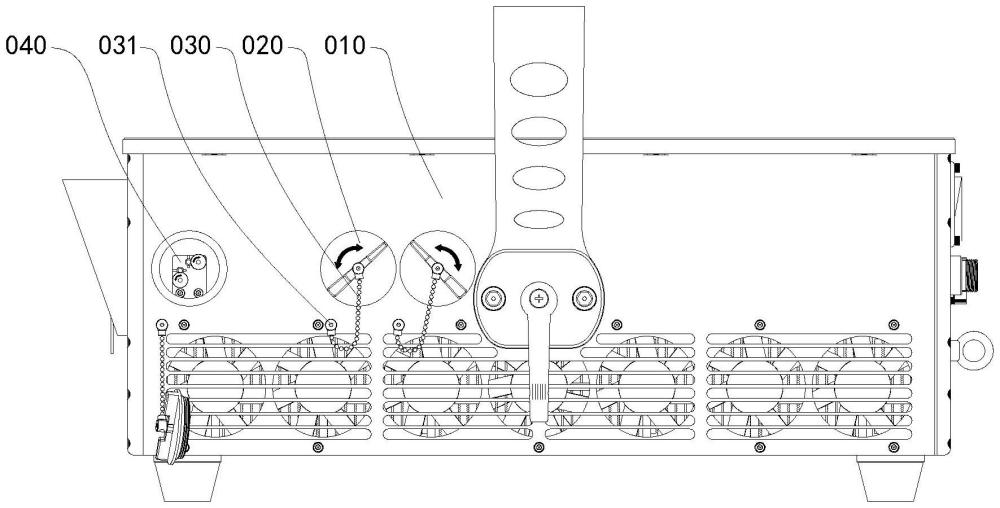

1.一种防水激光灯手拧式调束口，包括3d镜架（040），其特征在于：所述3d镜架（040）侧方设有调束侧板（010），所述调束侧板（010）侧壁开设有多个调束窗口（011），所述调束窗口（011）上设有手拧调束盖（020），

2.根据权利要求1所述的一种防水激光灯手拧式调束口，其特征在于：所述调束窗口（011）内部开设有螺纹通孔（012），所述螺纹通孔（012）表面设有密封圈挤压平面（013），所述密封圈挤压平面（013）上设有调束盖止动平面（014）。

3.根据权利要求2所述的一种防水激光灯手拧式调束口，其特征在于：所述手拧调束盖（020）包括止动挡板（022），所述止动挡板（022）上开设有旋紧外螺纹（021），所述止动挡板（022）侧壁上设有手拧把手（023）。

4.根据权利要求3所述的一种防水激光灯手拧式调束口，其特征在于：所述调束窗口（011）内部设有密封圈（024）。

5.根据权利要求4所述的一种防水激光灯手拧式调束口，其特征在于：所述密封圈（024）为软硅胶材质。

6.根据权利要求5所述的一种防水激光灯手拧式调束口，其特征在于：所述手拧把手（023）中部设有珠链安装孔（025）。

7.根据权利要求6所述的一种防水激光灯手拧式调束口，其特征在于：所述珠链连接扣（031）上设有连接扣螺丝孔（0311），所述连接扣螺丝孔（0311）中部设有钢珠放置孔（0312），所述珠链连接扣（031）内部设有钢珠跨跃槽（0313），所述珠链连接扣（031）端部设有珠链心轴转动孔（0314）。
