基于特定光斑的照明结构以及照明系统的制作方法

本技术涉及照明灯具，特别是涉及一种基于特定光斑的照明结构以及照明系统。

背景技术：

1、针对特定光斑需要，如餐饮的圆形桌面上的配光光斑，现较多采用圆形配光筒灯，若筒灯的照射角度较小则桌面边缘都会有暗区，如图1a；若筒灯的照射角度适中则桌面中心会有曝光，如图1b；若筒灯的照射角度较大则照度不高，且光线会溢出桌面以外，如图1c，为了实现光线更多地照射到桌面范围，且光斑均匀性较好和溢出光较少，其中，1为桌面，2为圆形配光筒灯形成的光斑轮廓，如申请号为cn202010183786.0的发明专利申请，其使得形成同轴设置的中心光斑、内层环形光斑和外层环形光板拼接实现，但其为了确保光斑的均匀性，针对较外围的环形光斑的要求越高，如外层环形光斑的形成需要额外增加双自由曲面透镜，并且对外层光源和双自由曲面透镜的相对设置位置精度要求较高，增加了加工难度。

技术实现思路

1、本实用新型的目的是克服现有技术中的不足之处，提供一种能在针对特定光斑，实现光斑均匀性较好和溢出光较少的基础上，降低加工难度的基于特定光斑的照明结构以及照明系统。

2、本实用新型的目的是通过以下技术方案来实现的：

3、一种基于特定光斑的照明结构，用于拼接形成拼合光斑，基于特定光斑的照明结构包括：

4、至少两个光源模组；

5、至少两个透镜，至少两个所述透镜与至少两个所述光源模组一一对应设置，每一所述光源模组发出的光射入对应的所述透镜，所述光通过对应的所述透镜射出形成切分光斑；

6、所述拼合光斑被配置为通过至少一条线切分形成至少两个切分光斑区，至少两个所述切分光斑区与至少两个所述切分光斑一一对应重合。

7、在其中一个实施例中，所述拼合光斑被配置为通过至少一直线和/或至少一弧线切分形成至少两个所述切分光斑区。

8、在其中一个实施例中，所述拼合光斑为圆形拼合光斑；

9、所述拼合光斑被配置为通过一条直线切分形成两个所述切分光斑区，所述拼合光斑的圆心位于所述直线上，以使每一所述切分光斑区为半圆形切分光斑区。

10、在其中一个实施例中，所述拼合光斑为矩形拼合光斑；

11、所述拼合光斑被配置为通过一条直线切分形成两个所述切分光斑区，所述直线与所述矩形的任一边线平行，以使每一所述切分光斑区为矩形切分光斑区。

12、在其中一个实施例中，所述基于特定光斑的照明结构包括：

13、多个光源模组；

14、多个透镜，多个所述透镜与多个所述光源模组一一对应设置；

15、所述拼合光斑被配置为通过至少两条相交设置的线切分形成多个所述切分光斑区，多个所述切分光斑区与多个所述切分光斑一一对应重合。

16、在其中一个实施例中，所述拼合光斑被配置为通过至少两条相交设置的直线切分形成多个所述切分光斑区。

17、在其中一个实施例中，所述拼合光斑被配置为通过至少两条相交设置的弧线切分形成多个所述切分光斑区。

18、在其中一个实施例中，所述拼合光斑被配置为通过相交设置的至少一直线和至少一弧线切割形成多个所述切分光斑区。

19、在其中一个实施例中，所述拼合光斑为圆形拼合光斑；

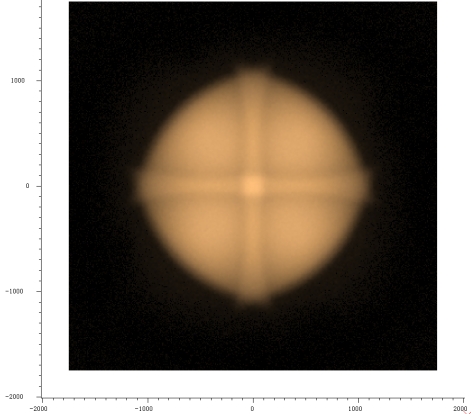

20、所述拼合光斑被配置为通过n条相交设置的直线切分形成2n个切分光斑区，n条直线均一并相交于所述拼合光斑的圆心，以使每一所述切分光斑区为扇形切分光斑区。

21、在其中一个实施例中，所述拼合光斑为矩形拼合光斑；

22、所述拼合光斑被配置为通过n+m条直线切分形成(n+1)*(m+1)个所述切分光斑区，n条所述直线均与所述拼合光斑的任一边线平行，m条所述直线均与所述拼合光斑的另一相邻的边线平行，以使每一所述切分光斑区为矩形切分光斑区。

23、在其中一个实施例中，所述光通过对应的所述透镜射出形成光束角为24°至36°的所述切分光斑。

24、一种照明系统，包括安装件和上述任一实施例所述的基于特定光斑的照明结构，每一所述光源模组与对应的所述透镜一并通过灯壳连接于所述安装件上。

25、与现有技术相比，本实用新型至少具有以下优点：

26、本实用新型的基于特定光斑的照明结构，使得每一光源模组发出的光射入对应的透镜，光通过对应的透镜射出形成切分光斑，即使得每一光源模组独立形成一分切光斑，配合拼合光斑被配置为通过至少一条线切分形成至少两个切分光斑区，至少两个切分光斑区与至少两个切分光斑一一对应重合，即使得拼合光斑划分形成至少两个切分光斑区，而每一切分光斑区为拼凑完整的拼合光斑中的其中一块“拼图”，而使得每一光源模组和对应的透镜配合直接形成与对应的切分光斑区重合的切分光斑，使得至少两个光源模组和对应的透镜一并调整至至少两个切分光斑进行直接拼接即可完成拼合光斑的形成，无需额外光学组件的增设配合使用，加工难度降低，并且针对特定光斑，实现了光斑均匀性较好和溢出光较少。

1.一种基于特定光斑的照明结构，用于拼接形成拼合光斑，其特征在于，基于特定光斑的照明结构包括：

2.根据权利要求1所述的基于特定光斑的照明结构，其特征在于，所述拼合光斑被配置为通过至少一直线和/或至少一弧线切分形成至少两个所述切分光斑区。

3.根据权利要求1所述的基于特定光斑的照明结构，其特征在于，所述拼合光斑为圆形拼合光斑；

4.根据权利要求1所述的基于特定光斑的照明结构，其特征在于，所述拼合光斑为矩形拼合光斑；

5.根据权利要求1所述的基于特定光斑的照明结构，其特征在于，所述基于特定光斑的照明结构包括：

6.根据权利要求5所述的基于特定光斑的照明结构，其特征在于，所述拼合光斑被配置为通过至少两条相交设置的直线切分形成多个所述切分光斑区；或，

7.根据权利要求5所述的基于特定光斑的照明结构，其特征在于，所述拼合光斑为圆形拼合光斑；

8.根据权利要求5所述的基于特定光斑的照明结构，其特征在于，所述拼合光斑为矩形拼合光斑；

9.根据权利要求1所述的基于特定光斑的照明结构，其特征在于，所述光通过对应的所述透镜射出形成光束角为24°至36°的所述切分光斑。

10.一种照明系统，其特征在于，包括安装件和权利要求1至9中任一项所述的基于特定光斑的照明结构，每一所述光源模组与对应的所述透镜一并通过灯壳连接于所述安装件上。
