轨道灯的制作方法

本公开涉及电器，特别涉及一种轨道灯。

背景技术：

1、随着灯具的多样化发展，越来越多的家庭开始使用轨道灯。使用轨道灯时，需先将导轨条固定在天花板上。导轨条具有开口向下的凹槽，轨道灯安装在导轨条的凹槽中。为了满足市场应用需求，各个照明企业推出不同规格的导轨条和轨道灯。

2、相关技术中，轨道灯的高度需要和导轨条的凹槽的高度一致，从而使得轨道灯的底部与导轨条的底部平齐。因此，相关技术中的轨道灯只能与同一规格的导轨条适配。若轨道灯的高度小于导轨条的深度，则会使得导轨条的侧壁相对于轨道灯向下凸出，从而对轨道灯的光线造成遮挡。若轨道灯的高度大于导轨条的深度，则会使得轨道灯从导轨条中伸出，从而影响轨道灯的美观性，导致轨道灯的使用范围受到限制。

技术实现思路

1、本公开提供了一种轨道灯，能够解决相关技术中存在的技术问题，所述轨道灯的技术方案如下。

2、本公开提供了一种轨道灯，所述轨道灯包括支撑组件、第一壳体和发光组件；

3、所述支撑组件用于与导轨条连接；

4、所述第一壳体位于所述支撑组件的下方，所述第一壳体与所述支撑组件沿高度方向滑动连接，所述发光组件位于所述第一壳体的内部。

5、在一种可能的实现方式中，所述支撑组件的两端分别具有向下延伸的板体；

6、所述第一壳体包括壳体本体和两个端盖，所述壳体本体的两端分别与两个所述端盖连接，所述端盖与所述板体滑动连接。

7、在一种可能的实现方式中，所述板体和所述端盖中的一个具有凸起，另一个具有滑槽，所述凸起与所述滑槽滑动连接；

8、所述滑槽的侧壁具有多个沿高度方向排布的定位槽，所述凸起能够限位于任一所述定位槽中。

9、在一种可能的实现方式中，两个所述板体位于两个所述端盖之间；

10、所述滑槽位于所述板体，所述凸起位于所述端盖朝向所述第一壳体的一侧。

11、在一种可能的实现方式中，所述板体还具有至少两个导向槽；

12、所述端盖具有至少两个导向筋，每个所述导向筋伸入一个所述导向槽，所述导向筋与所述导向槽沿高度方向滑动连接。

13、在一种可能的实现方式中，所述端盖包括盖板和限位板，所述限位板伸入所述壳体本体的内侧；

14、所述壳体本体的内部具有限位凸起，所述限位板具有限位槽，所述限位槽的轴线沿所述壳体本体的长度方向，所述限位凸起位于所述限位槽。

15、在一种可能的实现方式中，所述支撑组件具有容纳槽，所述容纳槽开口向下；

16、所述壳体本体包括沿所述高度方向连接的第一子壳体和第二子壳体，所述第一子壳体的宽度小于所述第二子壳体的宽度，所述第二子壳体的宽度大于或等于所述支撑组件的宽度，所述第一子壳体伸入所述容纳槽的内部。

17、在一种可能的实现方式中，所述支撑组件包括第二壳体和两个固定盒；

18、所述固定盒包括沿高度方向连接的盒体和所述板体，所述第二壳体的两端分别与两个所述盒体的盒体连接，所述第二壳体通过所述盒体固定于所述导轨条。

19、在一种可能的实现方式中，所述第二壳体包括沿高度方向连接的第三子壳体和第四子壳体；

20、所述第三子壳体的两端分别与两个所述固定盒的盒体连接，所述第四子壳体与所述壳体本体沿所述高度方向滑动连接；

21、所述第四子壳体的长度大于所述第三子壳体的长度，所述第四子壳体的顶端与所述盒体卡接。

22、在一种可能的实现方式中，所述盒体的底部具有卡扣，所述第四子壳体的顶部具有卡槽，所述卡扣与所述卡槽卡接。

23、在一种可能的实现方式中，所述盒体和所述板体之间具有限位槽，所述第四子壳体的顶壁限位于所述限位槽。

24、在一种可能的实现方式中，所述轨道灯还包括导电组件；

25、所述支撑组件具有容纳槽，所述第一壳体的至少一部分和所述导电组件的至少一部分位于所述容纳槽，所述第一壳体具有穿线口，所述导电组件穿过穿线口与所述发光组件连接。

26、在一种可能的实现方式中，所述支撑组件包括第二壳体，所述第二壳体包括沿高度方向连接的第三子壳体和第四子壳体，所述第三子壳体的两端分别与两个所述固定盒连接，所述第四子壳体具有所述容纳槽；

27、所述导电组件包括电源组件和端子线，所述端子线位于所述容纳槽，所述电源组件位于所述第三子壳体，所述第四子壳体具有过线槽，所述端子线的一端穿过所述穿线口与所述发光组件连接，另一端穿过所述过线槽与所述电源组件连接。

28、本公开提供的技术方案至少包括以下有益效果：

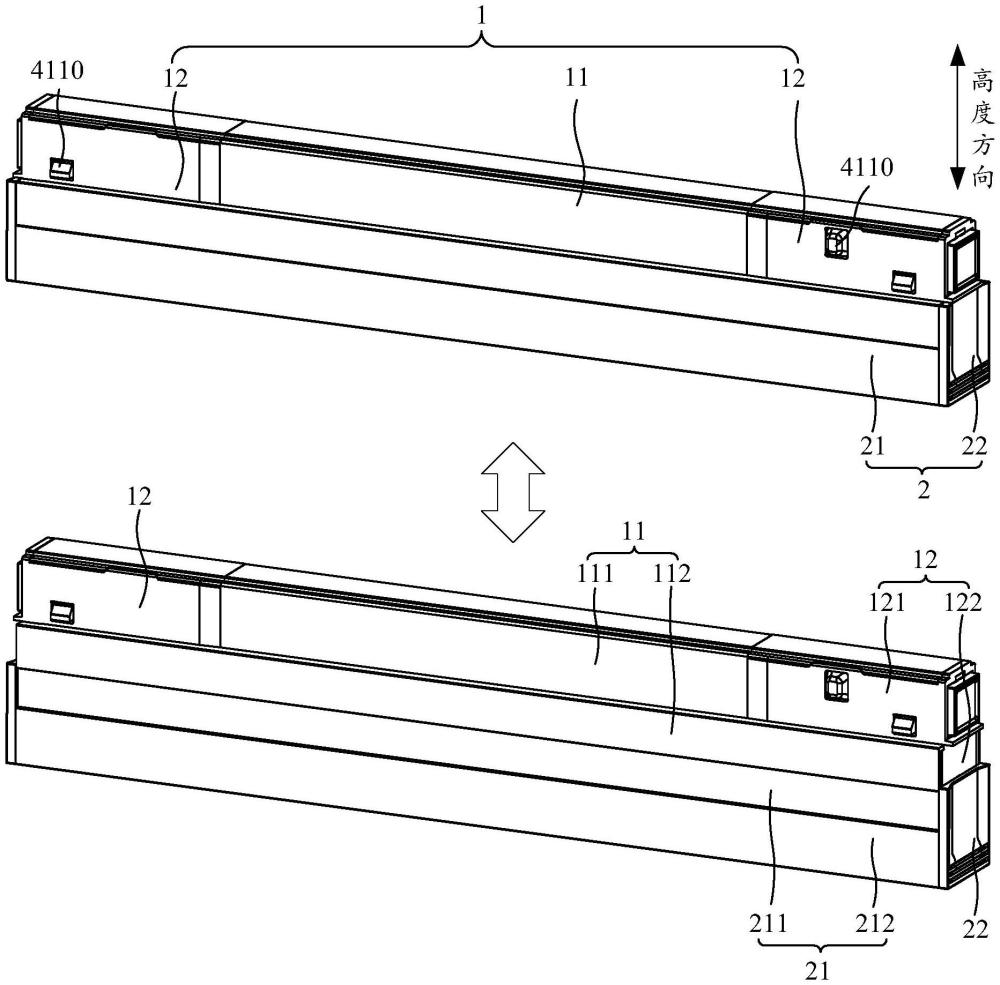

29、本公开提供了一种轨道灯，支撑组件和第一壳体沿高度方向滑动连接，从而使得轨道灯能够沿高度方向伸缩，进而使得轨道灯的高度能够调节。当轨道灯安装在高度较大的导轨条中时，可以向下拉动第一壳体，从而增大轨道灯的高度。当轨道灯安装在高度较小的导轨条中时，可以向上推动第一壳体，从而缩小轨道灯的高度。这样，能够使得轨道灯安装在不同高度的导轨条时，轨道灯的底部均能与导轨条的底部平齐，从而提高了轨道灯的使用范围。

30、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。

1.一种轨道灯，其特征在于，所述轨道灯包括支撑组件(1)、第一壳体(2)和发光组件(3)；

2.根据权利要求1所述的轨道灯，其特征在于，所述支撑组件(1)的两端分别具有向下延伸的板体(122)；

3.根据权利要求2所述的轨道灯，其特征在于，所述板体(122)和所述端盖(22)中的一个具有凸起(20)，另一个具有滑槽(10)，所述凸起(20)与所述滑槽(10)滑动连接；

4.根据权利要求3所述的轨道灯，其特征在于，两个所述板体(122)位于两个所述端盖(22)之间；

5.根据权利要求3所述的轨道灯，其特征在于，所述板体(122)还具有至少两个导向槽(1221)；

6.根据权利要求2所述的轨道灯，其特征在于，所述端盖(22)包括盖板(221)和限位板(222)，所述限位板(222)伸入所述壳体本体(21)的内侧；

7.根据权利要求2所述的轨道灯，其特征在于，所述支撑组件(1)具有容纳槽(110)，所述容纳槽(110)开口向下；

8.根据权利要求2-7任一项所述的轨道灯，其特征在于，所述支撑组件(1)包括第二壳体(11)和两个固定盒(12)；

9.根据权利要求8所述的轨道灯，其特征在于，所述第二壳体(11)包括沿高度方向连接的第三子壳体(111)和第四子壳体(112)；

10.根据权利要求9所述的轨道灯，其特征在于，所述盒体(121)的底部具有卡扣(1211)，所述第四子壳体(112)的顶部具有卡槽(1121)，所述卡扣(1211)与所述卡槽(1121)卡接。

11.根据权利要求9所述的轨道灯，其特征在于，所述盒体(121)和所述板体(122)之间具有限位槽(120)，所述第四子壳体(112)的顶壁限位于所述限位槽(120)。

12.根据权利要求1-7任一项所述的轨道灯，其特征在于，所述轨道灯还包括导电组件(4)；

13.根据权利要求12所述的轨道灯，其特征在于，所述支撑组件(1)包括第二壳体(11)，所述第二壳体(11)包括沿高度方向连接的第三子壳体(111)和第四子壳体(112)，所述第四子壳体(112)具有所述容纳槽(110)；
