一种紫光COB灯带的制作方法

本技术涉及灯带，具体涉及一种紫光cob灯带。

背景技术：

1、灯带，是指把led灯用特殊的加工工艺焊接在铜线或者带状柔性线路板上面，再连接上电源发光，因其发光时形状如一条光带而得名。灯带已被广泛应用在建筑物、桥梁、道路、花园、庭院、地板、天花板、家具、汽车、池塘、水底、广告、招牌、标志等领域，用作装饰或照明，被广泛应用于楼体轮廊、桥梁、护栏、酒店、林苑、舞厅、广告装饰的场所。

2、其中，焊接在带状柔性线路板上面的灯带又叫fpc灯带，fpc灯带是专指采用柔性线路板fpc来做载体组装的灯带，因为fpc的柔软性和超薄性，其应用范围更广，fpc灯带上组装的led有贴片led、直插led和倒装led几种，倒装led又称cob，贴片led的尺寸有0603、0805、1206、1210、5050、5060等规格，颜色有红、黄、蓝、绿、白、黄绿、紫、rgb七彩等；直插led有∮3、∮5、∮6等，有圆头、平头(俗称草帽灯)，颜色也有红、黄、蓝、绿、白等，fpc灯带主要应用于广告装饰、汽车装饰、家居装饰等地方，也可应用于反光背心以及做一些特殊用途。fpc灯带的普遍规格有20cm长8颗led、30cm长18颗led、30cm长24颗led、50cm长15颗led、50cm长24颗led、50cm长30颗led，还有60cm、80cm长度的规格，不同的用户有不同的规格，由于fpc材质柔软，可以任意弯曲、折叠、卷绕，可在三维空间随意移动及伸缩而不会折断并且，因此fpc灯带可以随意剪断、也可以任意延长而发光不受影响，适合于不规则的地方和空间狭小的地方使用，也因其可以任意的弯曲和卷绕，适合于在广告装饰中任意组合各种图案。

3、现有的cob灯带生产方式是在柔性有机材料上蚀刻电路让其成为载体，然后将蓝光led芯片倒装到载体上再用透光胶和荧光粉封装，让其在防水防尘的同时能够发出各种颜色的光，例如常见的暖白色、冷白色和暖黄色，但是由于蓝光led芯片发出的蓝光中450纳米左右波长的光对人眼睛是有一定危害的，而荧光粉无法阻挡所有的蓝光漏出，因此这种蓝光led芯片的cob灯带还是难以满足人们在健康方面的使用需求。

技术实现思路

1、为解决现有技术中的问题，本实用新型提供一种紫光cob灯带，通过在紫光cob灯带内设置相互配合的cob灯带框体、cob灯带上盖、金属载体线路板和多个倒装在所述金属载体线路板上的紫光led芯片，紫光led芯片能够在正极金属片、负极金属片接通供电电源时通电发光，使用紫光led芯片作为发光单元，不会存在危害人体眼睛的蓝光，能够满足人们在健康方面的使用需求，解决了现有技术中蓝光led芯片的cob灯带中的蓝光存在漏出现象对人眼睛有一定危害的问题。

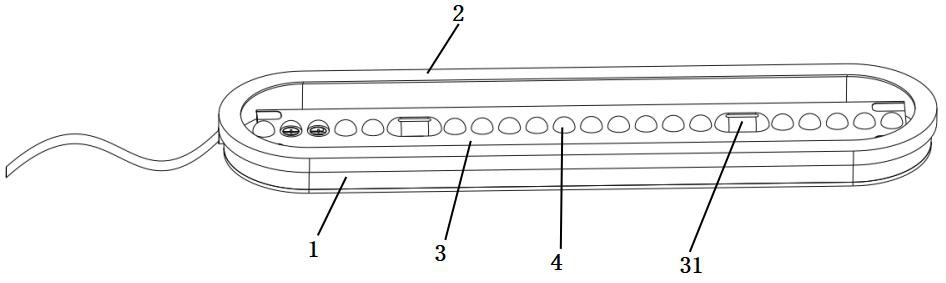

2、本实用新型提供的一种紫光cob灯带，包括cob灯带框体、cob灯带上盖、金属载体线路板和多个倒装在所述金属载体线路板上的紫光led芯片，所述cob灯带框体与所述cob灯带上盖可拆卸密封连接，所述cob灯带框体内设有发光容纳空间，所述金属载体线路板固定设置于所述发光容纳空间底部且与所述cob灯带框体一体成型，所述金属载体线路板包括正极金属片、负极金属片和多个led芯片承载片，所述正极金属片设有正极导电焊盘，所述负极金属片设有负极导电焊盘，所述led芯片承载片上设有两个分别与所述正极导电焊盘、所述负极导电焊盘相连的灯珠引脚固定导电焊盘，所述紫光led芯片的供电脚固定焊接在所述灯珠引脚固定导电焊盘内，所述正极金属片、所述负极金属片、所述led芯片承载片通过所述紫光led芯片的供电脚在电路上形成电流流通回路，所述正极导电焊盘、所述负极导电焊盘、所述led芯片承载片、所述紫光led芯片外设有用于密封绝缘固定的封装荧光胶，所述正极金属片能够接供电电源正极，所述负极金属片能够接供电电源负极，所述紫光led芯片能够在所述正极金属片、所述负极金属片接通供电电源时通电发光。

3、本实用新型作进一步改进，所述金属载体线路板为铝箔线路板，所述正极金属片、所述负极金属片、所述led芯片承载片的制造材质均为金属铝箔。

4、本实用新型作进一步改进，所述金属载体线路板上还设有多个缓冲保护电阻，所述缓冲保护电阻串联设置于所述led芯片的电流流通回路上。

5、本实用新型作进一步改进，所述cob灯带框体与所述cob灯带上盖之间设有紧密配合的密封圈，所述密封圈的制造材质为氟胶。

6、本实用新型作进一步改进，所述cob灯带框体包括底板和主体边框，所述主体边框的制造材质为塑胶，所述底板的制造材质为易于散热的金属铝。

7、本实用新型作进一步改进，所述cob灯带上盖包括透光盖和上盖边框，所述上盖边框的制造材质为塑胶，所述透光盖的制造材质为透明玻璃或透明亚克力板。

8、本实用新型作进一步改进，所述金属载体线路板由完整的金属铝箔采用激光切割的方式切割为所述正极金属片、所述负极金属片和多个所述led芯片承载片。

9、本实用新型作进一步改进，所述正极金属片的宽度大于0.5mm，所述负极金属片的宽度大于0.5mm，所述正极金属片、所述负极金属片、所述led芯片承载片的厚度均大于0.03mm且小于0.1mm。

10、本实用新型作进一步改进，所述灯珠引脚固定导电焊盘为镀铜焊盘，所述紫光led芯片的供电脚固定设置于所述灯珠引脚固定导电焊盘的方式为锡焊连接。

11、本实用新型作进一步改进，所述封装荧光胶的材质为含有荧光粉的环氧树脂或含有荧光粉的硅胶。

12、与现有技术相比，本实用新型的有益效果是：本实用新型提供一种紫光cob灯带，通过在紫光cob灯带内设置相互配合的cob灯带框体、cob灯带上盖、金属载体线路板和多个倒装在所述金属载体线路板上的紫光led芯片，紫光led芯片能够在正极金属片、负极金属片接通供电电源时通电发光，使用紫光led芯片作为发光单元，可以避免使用低波长危害人体眼睛的蓝光，直接用更短波长的紫光，再用封装荧光胶密封封装让其在防水防尘的同时能够发出各种颜色的光，能够满足人们在健康方面的使用需求，结构简单，而且紫光cob灯带中紫光led芯片的亮度均匀，生产成本低，散热好，解决了现有技术中蓝光led芯片的cob灯带中的蓝光存在漏出现象对人眼睛有一定危害的问题。

1.一种紫光cob灯带，其特征在于：包括cob灯带框体、cob灯带上盖、金属载体线路板和多个倒装在所述金属载体线路板上的紫光led芯片，所述cob灯带框体与所述cob灯带上盖可拆卸密封连接，所述cob灯带框体内设有发光容纳空间，所述金属载体线路板固定设置于所述发光容纳空间底部且与所述cob灯带框体一体成型，所述金属载体线路板包括正极金属片、负极金属片和多个led芯片承载片，所述正极金属片设有正极导电焊盘，所述负极金属片设有负极导电焊盘，所述led芯片承载片上设有两个分别与所述正极导电焊盘、所述负极导电焊盘相连的灯珠引脚固定导电焊盘，所述紫光led芯片的供电脚固定焊接在所述灯珠引脚固定导电焊盘内，所述正极金属片、所述负极金属片、所述led芯片承载片通过所述紫光led芯片的供电脚在电路上形成电流流通回路，所述正极导电焊盘、所述负极导电焊盘、所述led芯片承载片、所述紫光led芯片外设有用于密封绝缘固定的封装荧光胶，所述正极金属片能够接供电电源正极，所述负极金属片能够接供电电源负极，所述紫光led芯片能够在所述正极金属片、所述负极金属片接通供电电源时通电发光。

2.根据权利要求1所述的紫光cob灯带，其特征在于：所述金属载体线路板为铝箔线路板，所述正极金属片、所述负极金属片、所述led芯片承载片的制造材质均为金属铝箔。

3.根据权利要求2所述的紫光cob灯带，其特征在于：所述金属载体线路板上还设有多个缓冲保护电阻，所述缓冲保护电阻串联设置于所述led芯片的电流流通回路上。

4.根据权利要求3所述的紫光cob灯带，其特征在于：所述cob灯带框体与所述cob灯带上盖之间设有紧密配合的密封圈，所述密封圈的制造材质为氟胶。

5.根据权利要求4所述的紫光cob灯带，其特征在于：所述cob灯带框体包括底板和主体边框，所述主体边框的制造材质为塑胶，所述底板的制造材质为易于散热的金属铝。

6.根据权利要求5所述的紫光cob灯带，其特征在于：所述cob灯带上盖包括透光盖和上盖边框，所述上盖边框的制造材质为塑胶，所述透光盖的制造材质为透明玻璃或透明亚克力板。

7.根据权利要求6所述的紫光cob灯带，其特征在于：所述金属载体线路板由完整的金属铝箔采用激光切割的方式切割为所述正极金属片、所述负极金属片和多个所述led芯片承载片。

8.根据权利要求7所述的紫光cob灯带，其特征在于：所述正极金属片的宽度大于0.5mm，所述负极金属片的宽度大于0.5mm，所述正极金属片、所述负极金属片、所述led芯片承载片的厚度均大于0.03mm且小于0.1mm。

9.根据权利要求8所述的紫光cob灯带，其特征在于：所述灯珠引脚固定导电焊盘为镀铜焊盘，所述紫光led芯片的供电脚固定设置于所述灯珠引脚固定导电焊盘的方式为锡焊连接。

10.根据权利要求9所述的紫光cob灯带，其特征在于：所述封装荧光胶的材质为含有荧光粉的环氧树脂或含有荧光粉的硅胶。
