一种灯具接线结构以及应用其的灯具的制作方法

本技术涉及灯具，特别是涉及一种灯具接线结构以及应用其的灯具。

背景技术：

1、如图10所示，现有的一些灯具，其电源线会从灯具顶部或其它地方穿出。为了保护电源线，会在灯座上设置管套，电源线穿过管套后穿出。由于管套具有一定硬度和韧度，管套和灯具的壁面连接处会使得管套难以弯曲，管套的弯曲后与灯具的壁面之间形成较大的距离h，影响电源线的摆放，同时还需要在安装时对管套预留较大的安装空间。

技术实现思路

1、本实用新型旨在至少在一定程度上解决相关技术中的上述技术问题之一。为此，本实用新型提出一种灯具接线结构。

2、为实现上述目的，本实用新型的技术方案如下：

3、本实用新型还提出一种具有上述灯具接线结构的灯具。

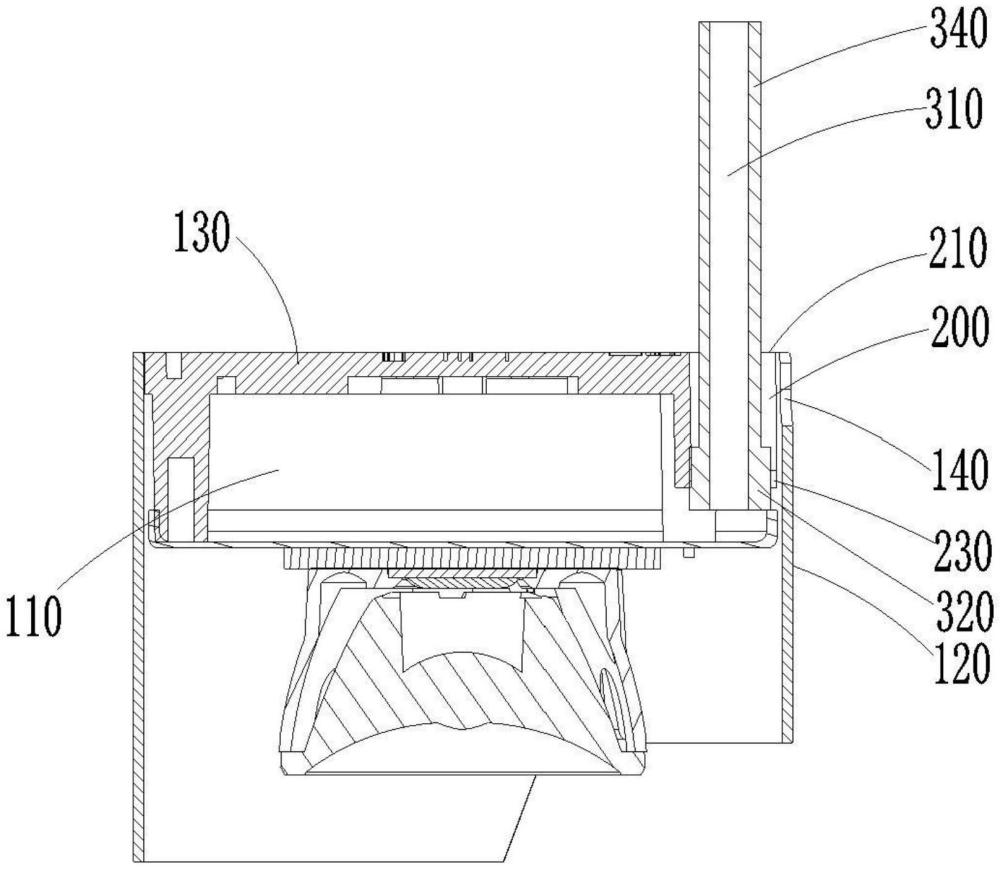

4、根据本实用新型的第一方面实施例的灯具接线结构，包括：

5、灯座，所述灯座中设有安装腔，所述灯座的一壁面上设有沉槽，所述沉槽与所述安装腔连通；

6、线管套，所述线管套的内部为两端开口且中空的穿线腔，所述线管套的一端插入并卡接在所述沉槽中，所述线管套通过所述沉槽伸出至所述灯座外，所述线管套能够相对所述灯座进行摆动，所述安装腔和所述穿线腔连通，所述灯座中的电源导线400从所述安装腔穿过所述穿线腔引出至所述灯座外。

7、根据本实用新型实施例的灯具接线结构，至少具有如下有益效果：线管套与灯座的连接位置位于沉槽中，线管套穿出沉槽的部位能够很大程度地向下弯曲摆动，便于调整线管套的摆动位置，有效减少线管套向下摆动放置后与灯座顶面所产生的距离，能够减小灯座的顶部与周围环境的所要预留的间隔空间。

8、根据本实用新型的一些实施例，所述线管套包括连接部和管部，所述管部呈管状，所述管部的一端连接在所述连接部上并能够相对所述连接部摆动，所述穿线腔贯穿于所述连接部和所述管部，所述连接部卡接在所述沉槽中，所述管部的一部分部位位于所述沉槽中。

9、根据本实用新型的一些实施例，所述管部的一部分部位伸入至所述沉槽中并且与所述沉槽的槽壁具有间隔。

10、根据本实用新型的一些实施例，所述连接部的侧壁上开设有卡槽，所述沉槽具有朝向于所述灯座外部的开口端和与所述开口端位置相对的第一槽壁，所述第一槽壁上开设有通孔，所述沉槽通过所述通孔连通至所述安装腔，所述连接部穿设于所述通孔，所述通孔卡接在所述卡槽中。

11、根据本实用新型的一些实施例，所述灯座包括围框和连接板，所述围框套设在所述连接板上，所述连接板和所述围框构成所述安装腔的部分腔壁，所述沉槽设置在所述连接板上，所述围框的局部内壁作为所述沉槽的一侧槽壁，所述通孔的一侧延伸并贯穿至所述第一槽壁的边侧并被所述围框的内壁进行封堵。

12、根据本实用新型的一些实施例，所述连接部卡接到所述通孔后，所述连接部将所述通孔的进行封堵。

13、根据本实用新型的一些实施例，所述灯座的局部侧壁作为所述沉槽的一侧槽壁并且在其上设有缺口，所述线管套摆动时能够摆入所述缺口中。

14、根据本实用新型的一些实施例，所述连接板远离所述安装腔的板面上设有若干散热筋条。

15、根据本实用新型的一些实施例，所述连接部和所述管部一体成型。

16、根据本实用新型的第二方面实施例的灯具，其特征在于：包括灯具接线结构。

17、根据本实用新型实施例的灯具，至少具有如下有益效果：便于灯具的电源线的摆放。

18、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

1.一种灯具接线结构，其特征在于，包括：

2.根据权利要求1所述的灯具接线结构，其特征在于：所述线管套(300)包括连接部(320)和管部(340)，所述管部(340)呈管状，所述管部(340)的一端连接在所述连接部(320)上并能够相对所述连接部(320)摆动，所述穿线腔(310)贯穿于所述连接部(320)和所述管部(340)，所述连接部(320)卡接在所述沉槽(200)中，所述管部(340)的一部分部位位于所述沉槽(200)中。

3.根据权利要求2所述的灯具接线结构，其特征在于：所述管部(340)的一部分部位伸入至所述沉槽(200)中并且与所述沉槽(200)的槽壁具有间隔。

4.根据权利要求2所述的灯具接线结构，其特征在于：所述连接部(320)的侧壁上开设有卡槽(330)，所述沉槽(200)具有朝向于所述灯座(100)外部的开口端(210)和与所述开口端(210)位置相对的第一槽壁(220)，所述第一槽壁(220)上开设有通孔(230)，所述沉槽(200)通过所述通孔(230)连通至所述安装腔(110)，所述连接部(320)穿设于所述通孔(230)，所述通孔(230)卡接在所述卡槽(330)中。

5.根据权利要求4所述的灯具接线结构，其特征在于：所述灯座(100)包括围框(120)和连接板(130)，所述围框(120)套设在所述连接板(130)上，所述连接板(130)和所述围框(120)构成所述安装腔(110)的部分腔壁，所述沉槽(200)设置在所述连接板(130)上，所述围框(120)的局部内壁作为所述沉槽(200)的一侧槽壁，所述通孔(230)的一侧延伸并贯穿至所述第一槽壁(220)的边侧并被所述围框(120)的内壁进行封堵。

6.根据权利要求4所述的灯具接线结构，其特征在于：所述连接部(320)卡接到所述通孔(230)后，所述连接部(320)将所述通孔(230)的进行封堵。

7.根据权利要求1至6任意一项所述的灯具接线结构，其特征在于：所述灯座(100)的局部侧壁作为所述沉槽(200)的一侧槽壁并且在其上设有缺口(140)，所述线管套(300)摆动时能够摆入所述缺口(140)中。

8.根据权利要求5所述的灯具接线结构，其特征在于：所述连接板(130)远离所述安装腔(110)的板面上设有若干散热筋条(131)。

9.根据权利要求2所述的灯具接线结构，其特征在于：所述连接部(320)和所述管部(340)一体成型。

10.一种灯具，其特征在于：包括权利要求1至9任意一项所述的灯具接线结构。
