LED灯丝灯的制作方法

本发明涉及led灯丝灯领域。

背景技术：

1、许多现有的led灯丝灯的设计涉及将led灯丝以圆柱形布置焊接在芯柱上并密封在玻璃泡壳中。可以在芯柱的顶部处设置支架环以与玻璃泡壳的顶部接合。

2、焊接过程通常导致灯丝分布不均匀和/或灯丝相对于玻璃泡壳倾斜（即，未在玻璃泡壳内居中）。led灯丝灯中灯丝的倾斜也可能由于玻璃泡壳顶部处的曲率的公差和支架环（在包含支架环的情况下）的公差配合而发生。

3、led灯丝灯中灯丝的倾斜和/或分布不均匀可能导致使用期间玻璃泡壳内热量分布不均匀，这可能会损坏灯。

4、此外，这种led灯丝灯的设计存在由于灯丝振动或在运输期间导致芯柱下部（玻璃）部分断裂的风险。

5、因此，需要一种改进的led灯丝灯设计。

6、us 2019331302a1公开了一种由led灯丝制成的高输出灯。led灯丝的外表面限定了安装结构周界，该周界保持邻近灯泡的内表面，由基本上为零至最大三毫米的总直径差间隙隔开。

技术实现思路

1、本发明由权利要求书限定。

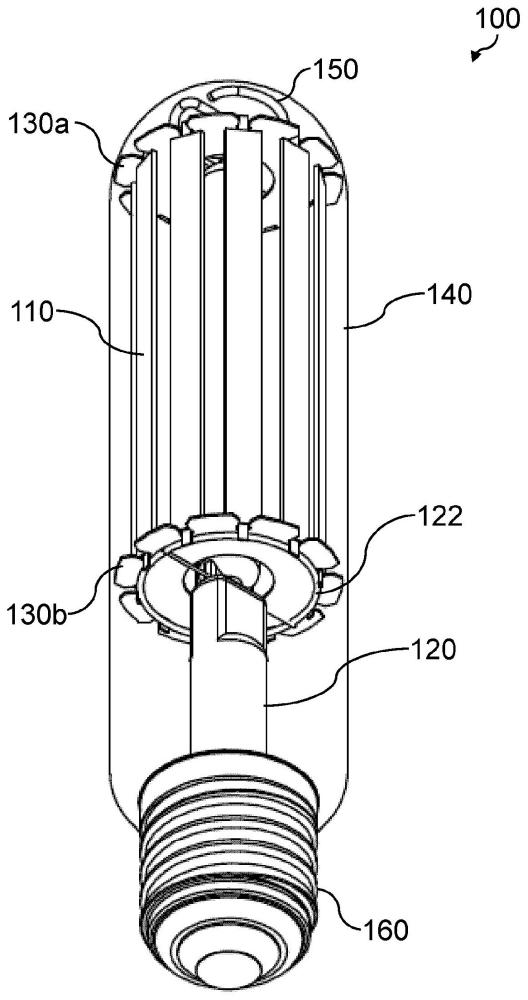

2、根据本发明一个方面的示例，提供了一种led灯丝灯，包括：多个led灯丝；覆盖多个led灯丝的透光外壳；以及用于支撑多个led灯丝的安装装置，该安装装置包括：用于安装多个led灯丝的中心柱；第一聚合物盘，被配置为支撑多个led灯丝中每个led灯丝的第一端；以及第二聚合物盘，被配置为支撑多个led灯丝中每个led灯丝的第二端。

3、在每个led灯丝的两端处使用聚合物盘来支撑多个led灯丝，使得led灯丝能够在led灯丝在其中均匀分布的布置中被安装在中心柱上（从而在灯的使用期间实现更均匀的热量分布）。

4、例如，在将led灯丝固定到中心柱时，第一和第二聚合物盘可以以期望的布置支撑led灯丝，从而降低在此过程期间led灯丝位置发生错位的可能性。

5、第一和第二盘使用聚合物提供了led灯丝之间的电隔离。

6、在一些示例中，第一聚合物盘的外边缘和第二聚合物盘的外边缘各自包括多个凹陷部分，其中每个凹陷部分被配置为与相应的led灯丝接合。凹陷部分为led灯丝提供了改善的支撑。在一些示例中，第一聚合物盘和第二聚合物盘中的至少一者被配置为与透光外壳的内壁接合。聚合物盘的外部部分在多个led灯丝与透光外壳之间提供缓冲。

7、在一些示例中，多个凹陷部分分别均匀地分布在第一聚合物盘和第二聚合物盘的外边缘周围。

8、以此方式，led灯丝可以以led灯丝相对于彼此均匀间隔的布置被支撑，从而改善由led灯丝灯输出的光的均匀性，并改善led灯丝灯内的热量分布的均匀性。

9、在一些示例中，第一聚合物盘和第二聚合物盘各自由熔点高于260℃的聚合物制成。

10、这允许将led灯丝焊接到中心柱而不熔化聚合物盘。

11、在一些示例中，聚合物为以下中的一者：聚酰亚胺、聚四氟乙烯或橡胶。

12、这些聚合物的耐热性降低了在将led灯丝焊接到中心柱期间聚合物盘将被熔化或损坏的可能性。

13、在一些示例中，每个聚合物盘的厚径比在1：20至1：40之间。具有该范围内厚径比的聚合物盘足够厚以支撑led灯丝，同时又足够薄以具有一定的柔韧性。

14、在一些示例中，每个聚合物盘的厚径比为1：30。

15、在一些示例中，多个led灯丝以圆柱形布置设置。这提供了具有均匀热量分布的稳定结构。

16、因此，聚合物盘可以确保灯丝布置相对于透光外壳居中，从而改善灯使用期间透光外壳内热量分布的均匀性。

17、此外，通过与透光外壳的内壁接合，聚合物盘改善了多个灯丝的抗振性，降低了中心柱断裂的可能性。

18、在一些示例中，第一聚合物盘和第二聚合物盘各自的杨氏模量低于透光外壳的杨氏模量。

19、聚合物盘较低的杨氏模量（或较高的弹性）允许聚合物盘将在透光外壳内部被压缩，从而与透光外壳的内壁接合。

20、在一些示例中，透光外壳由玻璃形成。玻璃的使用使得透光外壳能够承受led灯丝灯内的高温。

21、在一些示例中，led灯丝灯的瓦特数至少为19w。

22、在一些示例中，led灯丝灯的光通量至少为4000 lm。

23、在一些示例中，多个led灯丝包括至少六个led灯丝。

24、本发明的这些和其他方面将从下文描述的（多个）实施例中变得明显并得到阐明。

1.一种led灯丝灯（100），包括：

2.根据权利要求1所述的led灯丝灯（100），其中所述多个凹陷部分（131）分别被均匀分布在所述第一聚合物盘（130a）和第二聚合物盘（130b）的所述外边缘周围。

3.根据权利要求1至2中任一项所述的led灯丝灯（100），其中所述第一聚合物盘（130a）和所述第二聚合物盘（130b）各自由熔点高于260℃的聚合物制成。

4.根据权利要求3所述的led灯丝灯（100），其中所述聚合物为以下中的一者：聚酰亚胺、聚四氟乙烯或橡胶。

5. 根据权利要求1至4中任一项所述的led灯丝灯（100），其中每个聚合物盘（130,130a, 130b）的厚径比在1：20至1：40之间。

6. 根据权利要求5所述的led灯丝灯（100），其中每个聚合物盘（130, 130a, 130b）的厚径比为1：30。

7.根据权利要求1至6中任一项所述的led灯丝灯（100），其中所述多个led灯丝（110）以圆柱形布置设置。

8.根据权利要求1所述的led灯丝灯（100），其中所述第一聚合物盘（130a）和所述第二聚合物盘（130b）各自的杨氏模量低于所述透光外壳的杨氏模量。

9.根据权利要求1至8中任一项所述的led灯丝灯（100），其中所述透光外壳（140）由玻璃形成。

10.根据权利要求1至9中任一项所述的led灯丝灯（100），其中所述led灯丝灯的瓦特数至少为19w。

11. 根据权利要求1至10中任一项所述的led灯丝灯（100），其中所述led灯丝灯的光通量至少为4000 lm。

12.根据权利要求1至11中任一项所述的led灯丝灯（100），其中所述多个led灯丝包括至少六个led灯丝。
