一种超长级联IPCOB匀光灯带的制作方法

本技术涉及灯带，尤其是指一种超长级联ip cob匀光灯带。

背景技术：

1、在现有的灯带技术中，普通灯带在长度增加时，往往会出现亮度不均、电流不稳定等问题。传统的驱动方式难以满足超长灯带不同段落发光芯片对稳定驱动电流的需求，容易导致灯带不同位置的发光芯片发光效果不一致，影响整体照明质量。而且，一些灯带的结构设计使得其组装和连接不够方便，增加了生产和安装成本。因此，针对此现状，迫切需要开发一种超长级联ip cob匀光灯带，以满足实际使用的需求。

技术实现思路

1、有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种超长级联 ip cob 匀光灯带，其通过多个恒流 ic 级联构成分布式驱动网络，为超长灯带上不同段落的发光芯片提供独立且稳定的驱动电流，实现均匀发光；并且结构设计便于组装和连接。

2、为实现上述目的，本实用新型采用如下之技术方案：一种超长级联 ip cob 匀光灯带，包括 cob 柔性灯板、硅胶和导线，该 cob柔性灯板贴覆于硅胶上，该导线与 cob 柔性灯板电性连接；该 cob 柔性灯板包括柔性 fpc 板、多个发光芯片和多个恒流 ic，该多个发光芯片和多个恒流ic均贴装于柔性 fpc 板上；该多个发光芯片间隔的分布于柔性fpc 板上，多个恒流 ic 穿插分布于多个发光芯片之间；多个所述恒流 ic 级联连接，共同构成一个分布式驱动网络，为超长灯带上的不同段落的发光芯片提供独立且稳定的驱动电流。

3、作为一种优选方案：所述恒流 ic 为线性驱动 ic，该恒流 ic 内部集成有误差放大器、参考电压源及功率晶体管，通过反馈回路维持输出电流恒定。

4、作为一种优选方案：所述恒流ic的电流输出回路中串联有电流感测电阻，该电流感测电阻两端的电压被反馈至ic内部的误差放大器，以构成闭环控制；

5、所述反馈回路将电流感测电阻上的电压与一稳定的内部参考电压进行比较，并通过误差放大器调节功率晶体管的导通状态，实现恒流输出。

6、作为一种优选方案：所述恒流 ic的电路架构无需外接磁性元件，通过线性调节方式控制流过发光芯片的电流。

7、作为一种优选方案：所述恒流 ic内部集成有温度传感单元、阈值比较单元及逻辑控制单元；当温度传感单元检测到的恒流 ic温度超过阈值比较单元的预设值时，逻辑控制单元输出信号以降低或关断输出电流，实现恒流 ic过温保护功能。

8、作为一种优选方案：所述发光芯片为 led 芯片，所述柔性 fpc 板和硅胶均呈长条状，该柔性 fpc 板的端部设置有用于与导向相连接的第一连接部和第二连接部，该导线具有第一接线端和第二接线端，该第一接线端与第一连接部相对应，该第二接线端与第二连接部相对应。

9、作为一种优选方案：所述柔性 fpc 板的两侧分布贴覆有用于连接硅胶的第一胶贴和第二胶贴，该硅胶通过第一胶贴和第二胶贴与柔性 fpc 板相连接。

10、作为一种优选方案：所述第一胶贴和第二胶贴均为多个，第一胶贴和第二胶贴平行分布，多个第一胶贴间隔均匀分布，多个第二胶贴与多个第一胶贴一一对应。

11、本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，cob 柔性灯板贴覆于硅胶上，硅胶能为灯板提供良好的防护，其绝缘性可避免电路短路，防水性可防止水分侵入损坏内部元件，有效延长了灯带的使用寿命。导线与 cob柔性灯板电性连接，确保了稳定的电力传输。在柔性 fpc 板上，多个发光芯片间隔分布，多个恒流 ic 穿插其中且级联连接形成分布式驱动网络，能为超长灯带上不同段落的发光芯片提供独立且稳定的驱动电流，解决了传统灯带因长度增加而出现的亮度不均问题，实现了均匀发光，提高了照明质量。同时，分布式驱动网络增强了灯带的可靠性，若单个恒流 ic出现故障，不会影响其他部分的正常工作。而且，这种布局有利于散热，避免局部温度过高影响性能，进一步保障了灯带的稳定运行。

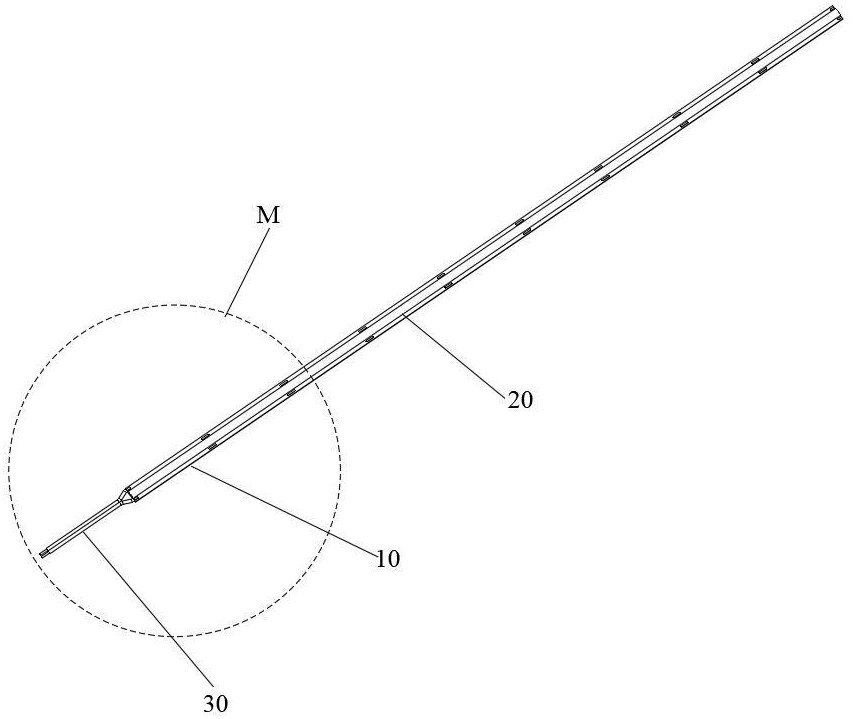

12、为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对其进行详细说明。

1.一种超长级联 ip cob 匀光灯带，其特征在于：包括 cob 柔性灯板、硅胶和导线，该cob 柔性灯板贴覆于硅胶上，该导线与 cob 柔性灯板电性连接；该 cob 柔性灯板包括柔性 fpc 板、多个发光芯片和多个恒流 ic，该多个发光芯片和多个恒流 ic均贴装于柔性fpc 板上；该多个发光芯片间隔的分布于柔性 fpc 板上，多个恒流 ic穿插分布于多个发光芯片之间；多个所述恒流ic级联连接，共同构成一个分布式驱动网络，为超长灯带上的不同段落的发光芯片提供独立且稳定的驱动电流。

2.根据权利要求 1 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述恒流ic为线性驱动 ic，该恒流 ic 内部集成有误差放大器、参考电压源及功率晶体管，通过反馈回路维持输出电流恒定。

3.根据权利要求 2 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述恒流ic的电流输出回路中串联有电流感测电阻，该电流感测电阻两端的电压被反馈至 ic内部的误差放大器，以构成闭环控制；所述反馈回路将电流感测电阻上的电压与一稳定的内部参考电压进行比较，并通过误差放大器调节功率晶体管的导通状态，实现恒流输出。

4.根据权利要求 1 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述恒流ic的电路架构无需外接磁性元件，通过线性调节方式控制流过发光芯片的电流。

5.根据权利要求 1 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述恒流ic内部集成有温度传感单元、阈值比较单元及逻辑控制单元；当温度传感单元检测到的恒流 ic温度超过阈值比较单元的预设值时，逻辑控制单元输出信号以降低或关断输出电流，实现恒流 ic过温保护功能。

6.根据权利要求 1 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述发光芯片为 led 芯片，所述柔性 fpc 板和硅胶均呈长条状，该柔性 fpc板的端部设置有用于与导向相连接的第一连接部和第二连接部，该导线具有第一接线端和第二接线端，该第一接线端与第一连接部相对应，该第二接线端与第二连接部相对应。

7.根据权利要求 1 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述柔性fpc 板的两侧分布贴覆有用于连接硅胶的第一胶贴和第二胶贴，该硅胶通过第一胶贴和第二胶贴与柔性 fpc 板相连接。

8.根据权利要求 7 所述的一种超长级联 ip cob 匀光灯带，其特征在于：所述第一胶贴和第二胶贴均为多个，第一胶贴和第二胶贴平行分布，多个第一胶贴间隔均匀分布，多个第二胶贴与多个第一胶贴一一对应。
