一种新型光电玻璃的制作方法

本技术涉及光电玻璃，具体为一种新型光电玻璃。

背景技术：

1、光电玻璃，就是光能、电能和玻璃的有机结合体，光电玻璃通常作为展示应用在建筑幕墙时，它既能替代传统幕墙材料，保障采光与视野，又能将阳光转化为清洁电能，实现建筑自身发光。

2、将光电玻璃应用在幕墙上时，通常都是需要大尺寸的光电玻璃，传统光电玻璃内部的发光组件一般都是一体制造出来，然后再整体贴附在玻璃上，或者是在玻璃上蚀刻电路，然后再将led灯粘贴在上面。然而，当需要制作大尺寸的光电玻璃时，若是采用一体制作发光组件再贴附的工艺，则一体制作发光组件就会变得困难，并且灯条与灯条之间的间隔大，就会造成材料的浪费，并且若是其中一条灯条的电路出现问题，则需要更换整体的发光组件，这样会使得维护困难；若是采用在玻璃上蚀刻电路的结构，若是单条电路出现问题，也是需要更换整体玻璃电路板，也会造成维护困难的问题。

技术实现思路

1、本实用新型的目的是提供一种新型光电玻璃，旨在解决上述技术问题，本实用新型主要是通过将发光组件设为多个独立的，通过可拆卸式的插接方式连接的fpcb灯条和导线横条，实现了模块化，这样不仅可以方便安装，简化维护流程，降低维护成本和时间，而且可以避免材料浪费。

2、为了达到上述目的，本实用新型通过以下技术方案来实现：

3、一种新型光电玻璃，包括发光组件、上玻璃和下玻璃，所述发光组件设置在上玻璃和下玻璃之间，并紧固贴附在下玻璃的上表面；

4、所述发光组件包括fpcb灯条和导线横条，所述fpcb灯条的一端可拆卸插装在导线横条上，所述导线横条上设有柔性连接线，所述柔性连接线外端部设有插接头。

5、优选地，所述上玻璃和下玻璃均采用钢化玻璃。

6、优选地，所述导线横条上设有若干个灯条插接槽。

7、优选地，所述导线横条包括pcb板或fpcb板，所述导线横条上设有与fpcb灯条形成电性连接的导通电路。

8、优选地，所述fpcb灯条包括fpcb基体，所述fpcb基体上设有导通电路和led灯，所述导通电路与led灯形成电性连接。

9、优选地，所述fpcb灯条的一端设有插接部，所述插接部上设有与导线横条连接的导通电路。

10、优选地，所述上玻璃与下玻璃与发光组件接触的一面均设有pvb粘胶层。

11、优选地，所述fpcb灯条为透明fpcb灯条或半透明fpcb灯条。

12、本实用新型光电玻璃，具有如下的有益效果：

13、本实用新型光电玻璃，通过将发光组件分为fpcb灯条和导线横条，并且fpcb灯条是通过可拆卸式插装在导线横条上的，这样不仅实现了模块化，当某个灯条发生故障时，只需将故障的灯条从其插接的导线横条上直接拔下并更换新的即可，无需拆卸更换整个发光组件，极大的简化了维护流程，降低了维护成本和时间；

14、本实用新型光电玻璃，采用标准化的fpcb灯条进行拼接，可以适用于不同尺寸的幕墙需求，生产工艺从小尺寸灯条入手，降低制造难度，同时，模块化设计允许灯条按照需求宽度排列，减少材料浪费，提高材料利用率，进而可以降低生产成本；

15、本实用新型光电玻璃，模块化设计使得单个灯条的故障不会影响其他灯条的正常工作，故障被隔离在最小单元，提高了整个光电玻璃系统的可靠性和稳定性；

16、本实用新型光电玻璃，采用透明或半透明的fpcb灯条，其本身对采光和视野的遮挡极小，最大限度地保持了建筑玻璃幕墙的通透性和美观性，当灯条不工作时，几乎隐形，不影响建筑外观；

17、本实用新型光电玻璃，fpcb灯条通过插接部与导线横条上的插接槽稳固连接，机械连接可靠，电气连接稳定；上下玻璃采用钢化玻璃，并通过pvb粘胶层压合，不仅使结构坚固耐用，还使得本实用信息具有良好的抗冲击性和安全性；

18、本实用新型光电玻璃，安装时，可以先将导线横条固定，再逐一插接fpcb灯条，这种分步安装的方式，比吊装和粘贴一整个巨大的发光组件要简便、安全得多，降低了安装作业的难度和风险。

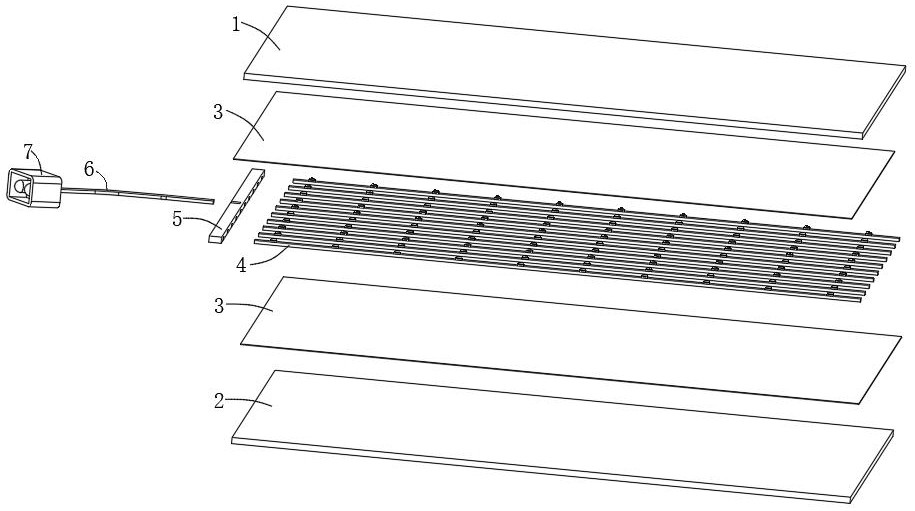

1.一种新型光电玻璃，其特征在于：包括发光组件、上玻璃（1）和下玻璃（2），所述发光组件设置在上玻璃（1）和下玻璃（2）之间，并紧固贴附在下玻璃（2）的上表面；

2.根据权利要求1所述的新型光电玻璃，其特征在于：所述上玻璃（1）和下玻璃（2）均采用钢化玻璃。

3.根据权利要求1所述的新型光电玻璃，其特征在于：所述导线横条（5）上设有若干个灯条插接槽（501）。

4.根据权利要求3所述的新型光电玻璃，其特征在于：所述导线横条（5）包括pcb板或fpcb板，所述导线横条（5）上设有与fpcb灯条（4）形成电性连接的导通电路。

5.根据权利要求4所述的新型光电玻璃，其特征在于：所述fpcb灯条（4）包括fpcb基体（401），所述fpcb基体（401）上设有导通电路和led灯（402），所述导通电路与led灯（402）形成电性连接。

6.根据权利要求5所述的新型光电玻璃，其特征在于：所述fpcb灯条（4）的一端设有插接部（403），所述插接部（403）上设有与导线横条（5）连接的导通电路。

7.根据权利要求1所述的新型光电玻璃，其特征在于：所述上玻璃（1）与下玻璃（2）与发光组件接触的一面均设有pvb粘胶层（3）。

8.根据权利要求1所述的新型光电玻璃，其特征在于：所述fpcb灯条（4）为透明fpcb灯条（4）或半透明fpcb灯条（4）。
