一种具有自由组合红蓝光的模块化植物补光灯及控制系统的制作方法
本发明属于植物生长设备,更具体地说,是涉及一种具有自由组合红蓝光的模块化植物补光灯及控制系统。
背景技术:
1、植物补光灯是一种通过模拟太阳光为温室植物提供生长所需光源的人工照明设备。随着现代农业技术的发展,在植物光照领域,近年来植物补光发展迅速,通过对光照环境的动态调节使植物生长处于相对高效状态,可以显著提高农业种植效益。
2、相关现有技术中,现有的补光灯技术局限于使用纯led光源,此种纯led光源结构中,结构中的红光灯珠与蓝光灯珠是焊死在同一个基板上的,此种结构无法实现独立更换或重新排布红光灯珠、蓝光灯珠,导致无法满足植物在不同生长时期的生长补光需求,难以对某一植株侧下方、冠层内部等特殊方位进行定向补光,特别是番茄、黄瓜等高秆作物或立体栽培植物。
技术实现思路
1、鉴于现有的技术存在的上述问题,本发明的目的在于提供一种具有自由组合红蓝光的模块化植物补光灯及控制系统,具备可自由组合的特性,红光灯体模块和所述蓝光灯体模块在物理结构上具有完全独立性及任意互换性的优点。
2、本发明提供一种具有自由组合红蓝光的模块化植物补光灯,包括灯筒、基板及发光面,所述基板通过可拆卸方式设置于灯筒内,所述发光面通过可拆卸方式设置于灯筒前侧开口处;还包括可自由组合设置的红光灯体模块与蓝光灯体模块,所述红光灯体模块与所述蓝光灯体模块中仅包含有一种对应地发光颜色的激光光源,所述红光灯体模块与所述蓝光灯体模块均分别通过可拆卸方式设置于所述基板上。
3、作为本发明申请的优选技术方案,还包括设置于所述灯筒侧壁的插口、具有螺丝孔的螺柱、第一输入线缆及第二输入线缆,所述螺柱一端螺合于所述插口,另一端朝向背离所述灯筒方向延伸;
4、所述红光灯体模块通过穿过所述螺柱、插口后伸入所述灯筒内的第一输入线缆电性连接;所述蓝光灯体模块通过穿过所述螺柱、插口后伸入所述灯筒内的第二输入线缆电性连接;以使所述红光灯体模块与所述蓝光灯体模块以并联方式设置于所述基板上。
5、作为本发明申请的优选技术方案,所述红光灯体模块的数量包括至少一个,所述蓝光灯体模块的数量包括至少一个;选择所述红光灯体模块和所述蓝光灯体模块的数量比例,将所述红光灯体模块和所述蓝光灯体模块分别安装于植株顶部、侧方、下方,或将所述红光灯体模块和所述蓝光灯体模块分别安装于环绕植株的方位。
6、作为本发明申请的优选技术方案,还包括灯具固定装置,其用于将所述红光灯体模块或所述蓝光灯体模块可被选择性地安装于植物周围的不同空间方位上;
7、所述灯具固定装置通过调整所安装所述红光灯体模块与所述蓝光灯体模块的数量、空间分布,实现对植物补光光谱比例与光照方向的自由配置。

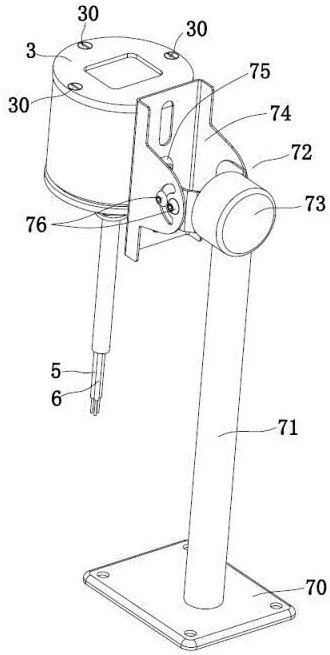

8、作为本发明申请的优选技术方案,所述灯具固定装置包括用于支撑于地面上的底座、立杆及可转动板组件,所述立杆一端插固于所述底座上,另一端垂直朝向上延伸设置,所述可转动板组件固定端插固于所述立杆顶端,所述可转动板组件转动端用于与所述灯筒侧壁可拆卸连接。
9、作为本发明申请的优选技术方案,所述可转动板组件包括柱头插板及转动板,所述柱头插板具有端部呈实心状的柱壳体和由所述柱壳体侧壁朝向两侧折弯延伸的插板体构成,所述柱壳体侧壁插固于所述立杆顶端;
10、所述转动板具有多个底部孔的框板体和沿所述框板体前后侧壁朝向靠近立杆方向延伸的椭圆转板体构成,所述框板体中部通过螺钉螺固于所述灯筒侧壁上,位于前侧方的所述椭圆转板体通过转动件与位于前侧方的所述插板体转动连接,位于后侧方的所述椭圆转板体通过转动件与位于后侧方的所述插板体转动连接。
11、本发明还提供一种根据如上所述一种具有自由组合红蓝光的模块化植物补光灯的控制系统,该控制系统包括用于模块化植物补光灯的内置控制模块、市电、驱动电源、网关、路由器及云端服务器,所述驱动电源、网关、路由器分别与所述市电电性连接,所述内置控制模块和所述驱动电源电性连接,所述内置控制模块和所述网关无线连接,所述网关与所述路由器电性连接,所述路由器通过wifi或本地连接与所述云端服务器通信连接。
12、作为本发明申请的优选技术方案,所述云端服务器包括app,所述app控制指令信号通过所述路由器发送指令传递至所述网关;所述内置控制模块设置有lora无线模块,所述内置控制模块通过所述lora无线模块与所述网关无线连接;由所述网关获得的控制指令对单个或多个模块化植物补光灯的所述内置控制模块实现控制。
13、作为本发明申请的优选技术方案,还包括用于控制红光和蓝光通用的激光电路,所述激光电路包括中央控制cpu、第一电阻r1、第一电容c1、第一二极管d1、第二电阻r2、第三电阻r3、第四电阻r4、第二电容c2、第三电容c3、第四电容c4、第五电容c5、第五电阻r5、电感线圈l1、第二二极管d2及发光二极管led,其中地所述中央控制cpu第三、四引脚连接至所述第二电阻r2第一端,所述第二电阻r2第二端连接至所述第四电阻r4第一端,所述第四电阻r4第二端连接至所述第四电容c4输入端,所述第四电容c4出入端并联连接至所述中央控制cpu第五、六引脚;所述第一电阻r1、第三电阻r3及第五电容c5串联连接后,所述第一电阻r1第一端连接至所述中央控制cpu第二引脚,所述第三电阻r3第二端并联连接至所述中央控制cpu第五、六引脚,所述第一电容c1输入端连接至所述第一电阻r1第一端,所述第一电容c1输出端连接至接口gnd,所述第一二极管d1第一端连接至接口vcc,所述第一二极管d1第二端连接至所述第一电阻r1第二端;
14、所述第三电阻r3和所述第五电容c5串联连接后,所述第三电阻r3第一端连接至所述第四电容c4输出端,所述第五电容c5输入端连接至所述第一电阻r1第二端;所述第二二极管d2并联连接至所述第三电阻r3和所述第五电容c5之间;所述电感线圈l1和所述第三电容c3串联连接后,所述电感线圈l1第一端连接至所述第三电阻r3第二端,所述第三电容c3输入端连接至第一电阻r1第二端,所述第二电容c2输入端连接至所述第三电容c3输出端,所述第二电容c2输出端连接至gnd;所述发光二极管led并联连接在所述第三电容c3两端,所述第五电阻r5第一端连接至所述中央控制cpu第一引脚,其第二端连接至接口pwm。
15、作为本发明申请的优选技术方案,还包括第一控制驱动电路和与所述第一控制驱动电路电连接的多个第二控制驱动电路,所述第一控制驱动电路包括第一驱动电容c1、电压u1接口、第一驱动电阻r1、第一驱动电容c2、第一驱动电容c3、第一驱动电阻r2、第一驱动电容c4、第一驱动电容c5,其中地所述第一驱动电容c1输入端连接至电压u1接口in端,所述第一驱动电容c1输出端连接至所述第一驱动电阻r2第一端,所述第一驱动电阻r2第二端连接至电压u1接口gnd端,所述第一驱动电容c3并联连接至所述电压u1接口in端和所述第一驱动电阻r2第一端之间,所述第一驱动电容c5并联连接至所述第一驱动电阻r2两端;所述第一驱动电阻r1第一端连接至所述第一驱动电阻r2第二端和所述第一驱动电容c5之间;所述第一驱动电容c4并联连接至所述第一驱动电容c5和所述电压u1接口第一out端之间,所述第一驱动电容c2并联连接至所述第一驱动电容c4和所述电压u1接口第一out端之间,所述第一驱动电容c2和所述第一驱动电容c4之间通过导线连接至所述电压u1接口第二out端;
16、多个所述第二控制驱动电路均包括第二控制驱动电阻r1、双向击穿二极管、第二控制驱动电容c、npn型三极管及第二控制驱动电阻r2,其中地所述第二控制驱动电阻r1第一端连接至pwm,所述第二控制驱动电阻r1第二端连接至所述npn型三极管基极b,所述第二控制驱动电阻r2第一端连接至所述npn型三极管集电极c,所述npn型三极管发射极e连接至gnd,所述双向击穿二极管一端连接至所述npn型三极管基极b,另一端连接至所述npn型三极管发射极e,所述第二控制驱动电容c并联连接至所述npn型三极管基极b和所述npn型三极管发射极e之间。
17、如上所述,本发明提供的具有自由组合红蓝光的模块化植物补光灯及控制系统,与现有技术相比,具有以下有益效果:
18、本发明通过采用可自由组合设置的红光灯体模块与蓝光灯体模块,改变了现有技术中红光灯珠、蓝光灯珠焊死在同一个基板结构,如此能解决现有结构所导致的无法独立更换或重新排布所述红光灯体模块、蓝光灯体,具备可自由组合的特性,从而使本发明的红光灯体模块和所述蓝光灯体在物理结构上具有完全独立性及任意互换性的优点,以便于满足植物在不同生长时期的生长补光需求,进而能够满足对某一植株(如番茄、黄瓜等高秆作物或立体栽培植物)侧下方、冠层内部等特殊方位进行定向补光。
19、本发明的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本发明的实践了解到。
