一种LED灯智能照明控制装置

本发明涉及照明，尤其涉及一种led灯智能照明控制装置。

背景技术：

1、led灯，即发光二极管灯，是一种高效、节能且环保的现代照明设备。它采用固体半导体芯片作为发光材料，在通电时能够将电能直接转化为光能，这一转化过程几乎不产生热量，因此相比传统照明灯具，led灯具有更高的能效和更长的使用寿命。

2、经检索，中国专利号为 cn119233559a的发明专利，公开了一种led路灯照明强度控制装置，与现有技术相比，该中国专利号为 cn119233559a的发明专利包括机体，所述机体的表面安装有显示屏，所述机体的表面安装有按钮，所述机体的上表面安装有天线，所述机体的表面开设有安装孔，所述机体的表面设置有接线装置，所述接线装置包括接线槽，所述接线槽位于机体的表面开设，所述机体的下表面开设有安装槽，所述安装槽与接线槽相连通，所述机体的内部开设有腔体，所述腔体中滑动连接有载板，所述载板的下表面固定连接有切刀，所述切刀的一端插入接线槽中。本发明，本方案有效改进设备的接线结构，可在导线未剥皮的状态下进行安装连接，降低维护人员的工作负担，便于对大批量路灯进行安装检修操作，确保设备的正常使用。

3、但上述装置在实际的使用过程中其一体合成的设计使得整体结构较为紧凑固定，安装时需要精确对准各个部件的位置，并进行螺丝拧紧固定，导致在安装和拆卸过程中缺乏灵活性，增加了控制装置的安拆难度，降低了安拆效率，工作人员需要花费更多时间和精力进行拆解和组装，从而影响了整体的工作流程和效率，因此提出的一种led灯智能照明控制装置。

技术实现思路

1、本发明的目的是为了解决现有技术中存在其一体合成的设计使得整体结构较为紧凑固定，安装时需要精确对准各个部件的位置，并进行螺丝拧紧固定，导致在安装和拆卸过程中缺乏灵活性，增加了控制装置的安拆难度，工作人员需要花费更多时间和精力进行拆解和组装的缺点，而提出的一种led灯智能照明控制装置。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种led灯智能照明控制装置，包括底板，所述底板的上部活动连接有装配罩，所述底板靠近装配罩的一侧固定连接有控制装置本体，所述控制装置本体的侧面固定连接有多个接线口，所述底板和装配罩之间对称设置有安装组件，两个所述安装组件包括在底板上部活动连接的斜块和菱形环块、半圆块，以及底板上部活动连接的多个密封板和第一弹簧，所述装配罩通过手的按压挤压多个第一弹簧，并使多个密封板在装配罩内滑动，斜块跟随装配罩的下压挤压菱形环块，使斜块通过菱形环块上部的斜面滑动到菱形环块下部的斜面上。

4、松开按压装配罩的手，受到挤压的第一弹簧反弹装配罩，装配罩带动斜块上升，斜块凸起的一侧拖动菱形环块向上滑动与半圆块结合，受到阻碍的斜块通过菱形环块下部的斜坡上升到半圆块的上部，解除装配罩固定在底板上的效果，所述底板上设置有对称辅助组件，两个所述辅助组件包括在底板上活动的限位块和螺纹杆，所述限位块通过手拖动在装配罩侧面的下方，通过转动螺纹杆固定在底板上，使装配罩活动的范围受限。

5、上述技术方案进一步包括：

6、所述底板靠近装配罩的一侧开设有多个凸形滑槽，多个所述凸形滑槽的内部均滑动连接有凸形块，所述凸形块与限位块之间固定连接，凸形滑槽和凸形块的特殊形状，使凸形块在凸形滑槽内滑动的过程不脱离凸形滑槽的内部。

7、所述限位块的外侧固定连接有螺纹块，所述螺纹杆与螺纹块之间螺纹连接，所述底板靠近装配罩的一侧开设有多个限位槽，所述螺纹杆与限位槽之间活动连接，螺纹杆的转动固定在限位槽内，以此使限位块对装配罩活动范围的限制。

8、所述装配罩的内部开设有活动槽，所述密封板与活动槽之间滑动连接，密封板在活动槽的内部，通过活动槽的限制，使密封板滑动的位置不变。

9、所述第一弹簧与活动槽之间固定连接，所述第一弹簧与密封板之间固定连接，所述密封板的侧面开设有多个散热孔，第一弹簧的挤压，使密封板一直与底板接触，对装配罩的内部起到封闭作用。

10、所述装配罩的侧面固定连接有圆柱壳，所述圆柱壳的侧面固定连接有第二固定块，所述斜块与第二固定块之间滑动连接，第二固定块的内部方形槽限制斜块的滑动方向。

11、所述第二固定块的内部固定连接有第二弹簧，所述第二弹簧与斜块之间固定连接，所述第二固定块的内部活动连接有活动杆，所述活动杆与斜块之间固定连接，受到挤压的斜块挤压第二弹簧，不受挤压的第二弹簧反弹斜块回归原点。

12、所述底板的上部固定连接有第一固定块，所述第一固定块的内部固定连接有滑杆，所述第一固定块的内部固定连接有第三弹簧，滑杆固定在第一固定块内部的中心位置。

13、所述菱形环块与滑杆之间滑动连接，所述第三弹簧与菱形环块之间固定连接，所述滑杆远离第一固定块的一端与半圆块之间固定连接，所述菱形环块与第一固定块之间活动连接，菱形环块在滑杆上滑动上升，受到拉扯的第三弹簧使菱形环块回归原点。

14、所述半圆块的底部开设有梯形环槽，所述梯形环槽的开口大小与菱形环块的大小相适配，菱形环块上部的斜面与梯形环槽的斜面一样，使菱形环块与半圆块内部的梯形环槽相结合。

15、本发明具备以下有益效果：

16、1、本发明中，通过安装组件中装配罩通过手的直接按动挤压，通过斜块和菱形环块的配合轻松的解除装配罩固定在底板上的效果，使整体结构在安拆过程中的灵活便捷，使控制装置的安拆简单，安拆效率快，减少了工作人员拆解和组装的时间，提高了整体的工作流程和效率。

17、2、本发明中，通过辅助组件中限位块位于装配罩的两侧对装配罩的活动范围起到限制作用，防止安装组件误触自动打开，且通过范围的限制，使第一弹簧对控制装置本体起到缓冲保护作用，延长控制装置的使用寿命。

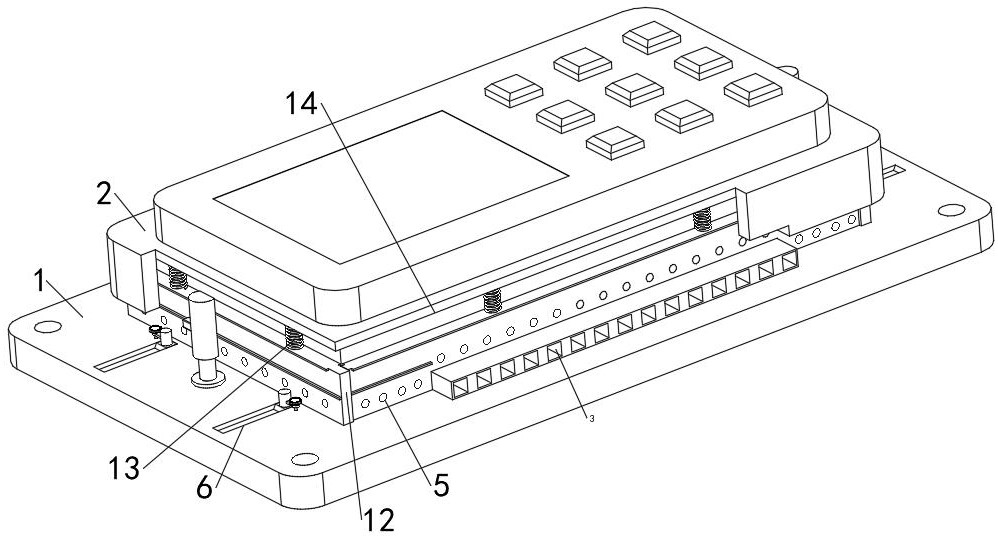

1.一种led灯智能照明控制装置，包括底板（1），其特征在于，所述底板（1）的上部活动连接有装配罩（2），所述底板（1）靠近装配罩（2）的一侧固定连接有控制装置本体（4），所述控制装置本体（4）的侧面固定连接有多个接线口（3），所述底板（1）和装配罩（2）之间对称设置有安装组件，两个所述安装组件包括在底板（1）上部活动连接的斜块（25）和菱形环块（22）、半圆块（23），以及底板（1）上部活动连接的多个密封板（12）和第一弹簧（13），所述装配罩（2）通过手的按压挤压多个第一弹簧（13），并使多个密封板（12）在装配罩（2）内滑动，斜块（25）跟随装配罩（2）的下压挤压菱形环块（22），使斜块（25）通过菱形环块（22）上部的斜面滑动到菱形环块（22）下部的斜面上；

2.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述底板（1）靠近装配罩（2）的一侧开设有多个凸形滑槽（6），多个所述凸形滑槽（6）的内部均滑动连接有凸形块（7），所述凸形块（7）与限位块（8）之间固定连接。

3.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述限位块（8）的外侧固定连接有螺纹块（9），所述螺纹杆（10）与螺纹块（9）之间螺纹连接，所述底板（1）靠近装配罩（2）的一侧开设有多个限位槽（11），所述螺纹杆（10）与限位槽（11）之间活动连接。

4.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述装配罩（2）的内部开设有活动槽（14），所述密封板（12）与活动槽（14）之间滑动连接。

5.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述第一弹簧（13）与活动槽（14）之间固定连接，所述第一弹簧（13）与密封板（12）之间固定连接，所述密封板（12）的侧面开设有多个散热孔（5）。

6.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述装配罩（2）的侧面固定连接有圆柱壳（16），所述圆柱壳（16）的侧面固定连接有第二固定块（17），所述斜块（25）与第二固定块（17）之间滑动连接。

7.根据权利要求6所述的一种led灯智能照明控制装置，其特征在于，所述第二固定块（17）的内部固定连接有第二弹簧（18），所述第二弹簧（18）与斜块（25）之间固定连接，所述第二固定块（17）的内部活动连接有活动杆（19），所述活动杆（19）与斜块（25）之间固定连接。

8.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述底板（1）的上部固定连接有第一固定块（15），所述第一固定块（15）的内部固定连接有滑杆（21），所述第一固定块（15）的内部固定连接有第三弹簧（20）。

9.根据权利要求8所述的一种led灯智能照明控制装置，其特征在于，所述菱形环块（22）与滑杆（21）之间滑动连接，所述第三弹簧（20）与菱形环块（22）之间固定连接，所述滑杆（21）远离第一固定块（15）的一端与半圆块（23）之间固定连接，所述菱形环块（22）与第一固定块（15）之间活动连接。

10.根据权利要求1所述的一种led灯智能照明控制装置，其特征在于，所述半圆块（23）的底部开设有梯形环槽（24），所述梯形环槽（24）的开口大小与菱形环块（22）的大小相适配。
