一种聚氨酯泡棉裁切装置的制作方法

本技术涉及裁切装置，更具体地说是一种聚氨酯泡棉裁切装置。

背景技术：

1、聚氨酯泡棉是以异氰酸酯和聚醚为主要原料，在发泡剂、催化剂和阻燃剂等多种助剂的作用下，通过专用设备混合，经高压喷涂现场发泡而成的高分子聚合物，其广泛应用于建筑领域，用以装饰墙面，通过采用聚氨酯材料，能够使得整个建筑的轻量化，并保证建筑的强度，且聚氨酯泡棉具有较强的抗震能力。聚氨酯泡棉成型之后，需要对其进行裁切，然后在进行处理后制得成品。

2、例如，现有技术公开号为cn220218610u的一种聚氨酯泡棉裁切装置，该实用新型通过导向机构能够在对聚氨酯泡棉进行裁切时，将聚氨酯泡棉整体进行较为稳定的横向移动，从而便于在对其进行裁切时，其位置方向保持不变，进而有利于将聚氨酯泡棉裁切成规则形状。

3、但是上述现有技术在使用时还存在如下问题：传统聚氨酯泡棉裁切装置在进行裁切时，通常都是使用机械夹具对聚氨酯泡棉进行固定，机械夹具易压伤泡棉，影响裁切质量，同时，裁切时容易产生粉尘，粉尘四处飘散容易污染工作环境，影响工作人员健康。基于此，本实用新型提供一种裁切面平整度高且具有除尘功能的聚氨酯泡棉裁切装置。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种聚氨酯泡棉裁切装置，通过两个真空吸附平台与两个压板相互配合，可对聚氨酯泡棉形成牢固固定，能有效提升聚氨酯泡棉裁切时的稳定性，进而保障裁切面的平整度，且借助工业吸尘器和除尘管对粉尘进行抽吸，在一定程度上减少了粉尘对工作环境的污染，以解决上述背景技术中出现的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种聚氨酯泡棉裁切装置，包括加工台，所述加工台顶部固定设有两个对称分布的真空吸附平台，两个真空吸附平台顶部均开设有安装槽，所述安装槽内部固定设有过滤板，所述加工台顶部固定设有裁切台，所述裁切台设在两个真空吸附平台之间，所述裁切台顶部设有裁切刀片，两个真空吸附平台上方均设有压板，所述加工台顶部固定设有顶板，所述顶板前后两侧均固定设有两个对称分布的除尘管。

3、在一个优选地实施方式中，所述顶板顶部固定贯穿有第一电动推杆和两个第二电动推杆，所述第一电动推杆的活塞杆底端与裁切刀片顶部固定，借助第一电动推杆驱动裁切刀片自动升降，以此能够有效提高聚氨酯泡棉的裁切效率。

4、在一个优选地实施方式中，两个第二电动推杆分别设在第一电动推杆的两侧，两个第二电动推杆的活塞杆底端分别与两个压板顶部固定，利用第二电动推杆驱动压板升降，以此能够进一步提高聚氨酯泡棉的裁切效率。

5、在一个优选地实施方式中，所述裁切刀片顶部前后两侧均固定设有两个限位杆，所述顶板顶部开设有与两个限位杆相对应的限位孔，所述两个限位杆顶端贯穿限位孔并延伸至顶板外侧，当使用第一电动推杆驱动裁切刀片升降时，裁切刀片上的两个限位杆在限位孔的限制作用下能够保持稳定，从而能够进一步提高裁切的稳定性。

6、在一个优选地实施方式中，所述顶板后端固定设有工业吸尘器，所述工业吸尘器的通过抽气管与多个除尘管相连通，利用工业吸尘器自动抽吸裁切产生的粉尘，以免粉尘四处飘散污染工作环境。

7、在一个优选地实施方式中，所述加工台顶部前后两侧均开设有多个等间距分布的固定孔，多个固定孔均设在真空吸附平台外侧，多个固定孔的设计，能够有效提高加工台的稳定性，以此能够提高聚氨酯泡棉的裁切平整度。

8、本实用新型的技术效果和优点：

9、1、本实用新型通过两个真空吸附平台与两个压板相互配合，可对聚氨酯泡棉形成牢固固定，能有效提升聚氨酯泡棉裁切时的稳定性，进而保障裁切面的平整度，同时，裁切刀片可自动升降完成裁切，大幅提高了裁切效率，且借助工业吸尘器和除尘管对粉尘进行抽吸，在一定程度上减少了粉尘对工作环境的污染。

10、2、通过在两个真空吸附平台顶部均设置过滤板，利用过滤板能够阻挡粉尘，避免粉尘堵塞真空吸附平台上的孔，同时，过滤板安装在安装槽内，方便拆卸维护。

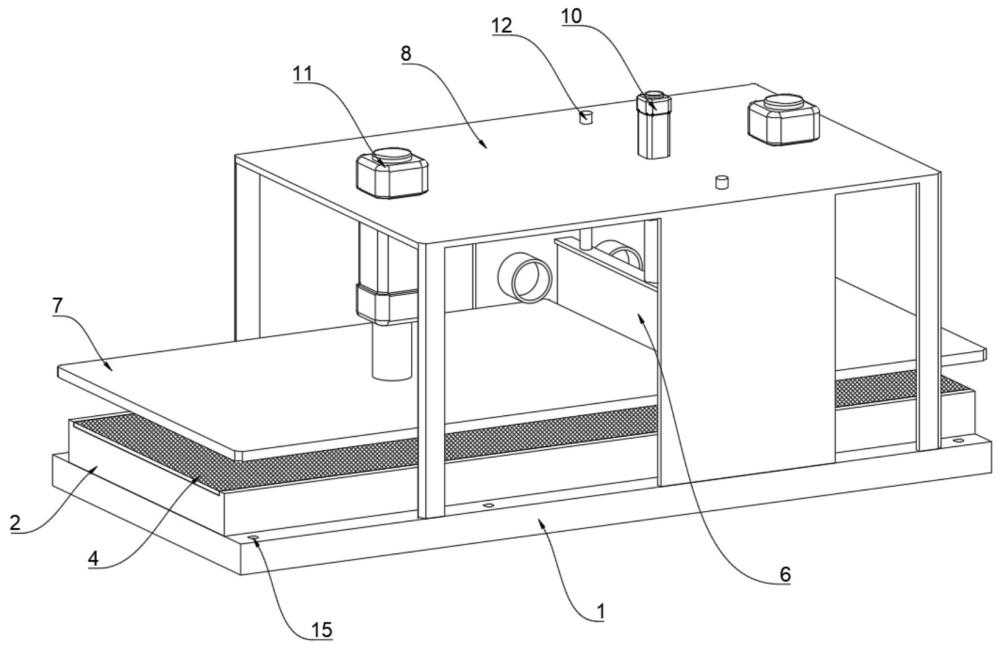

1.一种聚氨酯泡棉裁切装置，包括加工台（1），其特征在于：所述加工台（1）顶部固定设有两个对称分布的真空吸附平台（2），两个真空吸附平台（2）顶部均开设有安装槽（3），所述安装槽（3）内部固定设有过滤板（4）；

2.根据权利要求1所述的一种聚氨酯泡棉裁切装置，其特征在于：所述顶板（8）顶部固定贯穿有第一电动推杆（10）和两个第二电动推杆（11），所述第一电动推杆（10）的活塞杆底端与裁切刀片（6）顶部固定。

3.根据权利要求2所述的一种聚氨酯泡棉裁切装置，其特征在于：两个第二电动推杆（11）分别设在第一电动推杆（10）的两侧，两个第二电动推杆（11）的活塞杆底端分别与两个压板（7）顶部固定。

4.根据权利要求1所述的一种聚氨酯泡棉裁切装置，其特征在于：所述裁切刀片（6）顶部前后两侧均固定设有两个限位杆（12），所述顶板（8）顶部开设有与两个限位杆（12）相对应的限位孔（13），所述两个限位杆（12）顶端贯穿限位孔（13）并延伸至顶板（8）外侧。

5.根据权利要求1所述的一种聚氨酯泡棉裁切装置，其特征在于：所述顶板（8）后端固定设有工业吸尘器（14），所述工业吸尘器（14）的通过抽气管与多个除尘管（9）相连通。

6.根据权利要求1所述的一种聚氨酯泡棉裁切装置，其特征在于：所述加工台（1）顶部前后两侧均开设有多个等间距分布的固定孔（15），多个固定孔（15）均设在真空吸附平台（2）外侧。
