一种磨床夹头的辅助拆卸工具的制作方法

本技术属于拆卸磨床夹头的工具，涉及一种磨床夹头的辅助拆卸工具。

背景技术：

1、周边磨床的左右夹头用于工件的夹持定位，右夹头作为随动的支撑机构，因此，在安装时，右夹头与轴套之间需要采用间隙配合，但磨床在磨削过程中会产生磨屑粉末，并混杂在高压冷却液中进入夹头与轴套间，随着工作时间的增加，磨屑粉末形成块状积垢，使得右夹头与轴套粘连在一起，如此，就会增加右夹头拆卸难度，在日常操作中，往往是用钳子夹住右夹头的端部后，用锤子沿右夹头的轴向方向用力敲击，使右夹头脱离轴套，但在敲击过程中，必然要产生径向的剪切力，如此，就极有可能使右夹头发生断裂的情况。

技术实现思路

1、本实用新型的目的是针对现有的技术存在上述问题，提出了一种避免使用锤子且能减低夹头发生断裂的辅助拆卸工具。

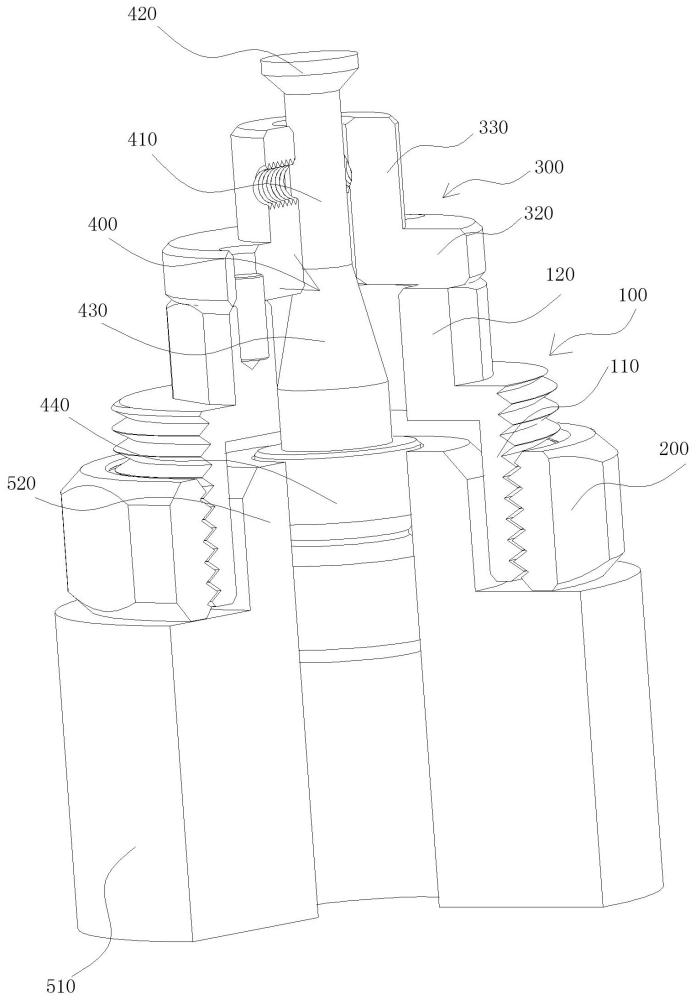

2、本实用新型的目的可通过下列技术方案来实现：一种磨床夹头的辅助拆卸工具，包括：

3、分离块；

4、螺母，螺纹套设在分离块外，并且螺母的底端抵住磨床；

5、顶位块，可拆卸连接于分离块的一端，所述顶位块用于抵住夹头的一端或者与夹头通过螺栓连接，当分离块相对螺母向远离磨床的方向移动时，顶位块带着夹头从磨床内移出。

6、在上述的一种磨床夹头的辅助拆卸工具中，所述分离块包括分离环与操作环，所述分离环的一端与操作环一端的连接，所述分离环与操作环同轴设置。

7、在上述的一种磨床夹头的辅助拆卸工具中，所述分离环的外表面上设有外螺纹，所述螺母的内壁设有用于连接外螺纹的内螺纹，所述操作环的外侧面上围设有多个操作面，所述分离环的内径大于操作环的内径，所述分离环内壁的底端处设有第一倒角。

8、在上述的一种磨床夹头的辅助拆卸工具中，所述顶位块包括底环板以及设于底环板上的顶环，所述顶环与底环板上均开设有用于穿过夹头的开口，所述底环板的内部与顶环的内部均设有容纳通道。

9、在上述的一种磨床夹头的辅助拆卸工具中，所述操作环远离分离环的一端面上设有至少两个下插孔，所述底环板设有对应下插孔的上插孔，所述上插孔与下插孔通过插销连接。

10、在上述的一种磨床夹头的辅助拆卸工具中，所述操作环的顶面上设有环条，底环板的底面设有环槽，所述环条活动卡进环槽内。

11、在上述的一种磨床夹头的辅助拆卸工具中，所述容纳通道的直径大于或者等于夹头中部的直径，所述底环板的容纳通道的底端处设有下斜面，所述顶环的容纳通道的顶端处设有第二倒角。

12、在上述的一种磨床夹头的辅助拆卸工具中，所述容纳通道的直径小于夹头远离磨床一端的直径。

13、在上述的一种磨床夹头的辅助拆卸工具中，所述容纳通道的直径大于或者等于夹头远离磨床一端的直径，所述顶环的侧面设有至少一个限位孔，每个所述限位孔内均安装有所述的螺栓，所述螺栓用于夹持夹头。

14、与现有技术相比，本实用新型具有以下有益效果：

15、本实用新型的辅助拆卸工具通过其对应的使用方法对夹头进行拆卸时，通过驱使分离块相对螺母转动，因螺母抵住磨床的台阶面，并螺母相对台阶面静止，使得分离块相对螺母向远离磨床的方向移动，如此，顶位块便会带着夹头从磨床内移出，从而避免人们以敲击的方式将夹头移出，进而避免夹头发生断裂的情况，也能更好的保护夹头。

1.一种磨床夹头的辅助拆卸工具，其特征在于，包括：

2.根据权利要求1所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述分离块包括分离环与操作环，所述分离环的一端与操作环一端的连接，所述分离环与操作环同轴设置。

3.根据权利要求2所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述分离环的外表面上设有外螺纹，所述螺母的内壁设有用于连接外螺纹的内螺纹，所述操作环的外侧面上围设有多个操作面，所述分离环的内径大于操作环的内径，所述分离环内壁的底端处设有第一倒角。

4.根据权利要求2所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述顶位块包括底环板以及设于底环板上的顶环，所述顶环与底环板上均开设有用于穿过夹头的开口，所述底环板的内部与顶环的内部均设有容纳通道。

5.根据权利要求4所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述操作环远离分离环的一端面上设有至少两个下插孔，所述底环板设有对应下插孔的上插孔，所述上插孔与下插孔通过插销连接。

6.根据权利要求4所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述操作环的顶面上设有环条，底环板的底面设有环槽，所述环条活动卡进环槽内。

7.根据权利要求4所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述容纳通道的直径大于或者等于夹头中部的直径，所述底环板的容纳通道的底端处设有下斜面，所述顶环的容纳通道的顶端处设有第二倒角。

8.根据权利要求4所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述容纳通道的直径小于夹头远离磨床一端的直径。

9.根据权利要求4所述的一种磨床夹头的辅助拆卸工具，其特征在于，所述容纳通道的直径大于或者等于夹头远离磨床一端的直径，所述顶环的侧面设有至少一个限位孔，每个所述限位孔内均安装有所述的螺栓，所述螺栓用于夹持夹头。
