一种在线同步标识打孔机的制作方法

本技术涉及打标机,具体为一种在线同步标识打孔机。

背景技术:

1、在连续化生产的工业场景中,平面材料(如薄膜、纸张、布料等)在生产过程中常常需要在特定位置进行标识,以便后续工序识别、分切或剔除缺陷区域。传统的标识方式多采用人工标记或离线打孔,不仅效率低下,而且难以实现与生产线速度的精确同步,容易导致标识位置偏差,影响产品质量与生产效率。

2、为了提高工作效率,现有的一些在线打孔设备虽然能够实现一定程度的自动化,但由于其驱动与控制系统未能与材料运行速度实现高精度同步,常出现打孔位置不准确、标识模糊或材料拉扯变形等问题,存在一定的不足。

技术实现思路

1、本实用新型的目的在于提供一种在线同步标识打孔机,以解决上述背景技术中提出的问题。

2、为实现上述目的,本实用新型提供如下技术方案:一种在线同步标识打孔机,包括底座以及安装在底座上的支撑架,所述支撑架上设置有打孔组件,且支撑架上设置有用于驱使打孔组件转动的驱动机构;所述打孔组件包括转动连接有下刀座辊以及活动安装在支撑架上的上刀座辊,产品在上刀座辊与下刀座辊之间运动,上刀座辊与下刀座辊之间设置有打孔部;且底座上设置有用于驱使上刀座辊向下刀座辊一侧运动的施压机构。

3、进一步地,所述打孔部包括设置在上刀座辊的打孔刀,且下刀座辊上开设有与打孔刀相适配的打孔槽。

4、进一步地,所述上刀座辊通过第一联动杆安装在支撑架上,且下刀座辊通过第二联动杆与支撑架转动连接;所述驱动机构包括伺服电机,伺服电机通过传动件驱使第一联动杆以及第二联动杆同步转动。

5、进一步地,所述施压机构包括摆臂,摆臂通过定位轴与支撑架转动连接,且第一联动杆与摆臂转动连接;且底座上还设置有驱使摆动转动的动力部,动力部驱使摆臂在支撑架上转动的行程中,带动第一联动杆通过导向部在支撑架上运动。

6、进一步地,所述动力部包括安装在底座上的气缸,且摆臂上固定连接有一连接杆,连接杆远离摆臂的一端铰接有一压块,气缸输出端与压块相连接。

7、进一步地,所述导向部包括开设在支撑架上的运动槽,所述第一联动杆上安装有第一轴承,当摆臂在支撑架上转动时,第一联动杆带动第一轴承在运动槽内运动。

8、进一步地,所述传动件包括转动连接在支撑架上的传动杆,伺服电机通过联轴器与传动杆相连接,且传动杆通过联动齿轮组与定位轴、第一联动杆以及第二联动杆传动连接。

9、进一步地,所述联动齿轮组包括安装在传动杆上的第一齿轮、安装在定位轴上的第二齿轮、安装在第一联动杆上的第三齿轮、安装在第二联动杆上的第四齿轮。

10、进一步地,所述伺服电机通过延伸架安装在底座上。

11、进一步地,所述底座上还设置有控制机构,控制机构与驱动机构、施压机构信号连接。

12、与现有技术相比,本实用新型的有益效果是:该在线同步标识打孔机,通过底座、支撑架、打孔组件、驱动机构以及施压机构等之间的配合,使用过程中,通过驱动机构驱动上刀座辊、下刀座辊运动,结合控制机构(编码器)测速,使用施压机构推动摆臂控制上刀座辊、下刀座辊的啮合与分离,实现了在连续运动的平面材料上高精度同步打孔,有效解决了传统标识方式因速度不同步导致的打孔位置偏差、标识模糊及材料拉扯变形等问题。

13、进一步地,其打孔部采用打孔刀与打孔槽相适配的设计,确保了打孔动作的准确性和一致性,提高了标识的清晰度与可靠性。

1.一种在线同步标识打孔机,包括底座(1)以及安装在底座(1)上的支撑架(2),其特征在于:

2.根据权利要求1所述的一种在线同步标识打孔机,其特征在于:所述打孔部包括设置在上刀座辊(4)的打孔刀(41),且下刀座辊(3)上开设有与打孔刀(41)相适配的打孔槽(31)。

3.根据权利要求1所述的一种在线同步标识打孔机,其特征在于:所述上刀座辊(4)通过第一联动杆(9)安装在支撑架(2)上,且下刀座辊(3)通过第二联动杆(10)与支撑架(2)转动连接;所述驱动机构包括伺服电机(5),伺服电机(5)通过传动件驱使第一联动杆(9)以及第二联动杆(10)同步转动。

4.根据权利要求3所述的一种在线同步标识打孔机,其特征在于:所述施压机构包括摆臂(12),摆臂(12)通过定位轴(8)与支撑架(2)转动连接,且第一联动杆(9)与摆臂(12)转动连接;

5.根据权利要求4所述的一种在线同步标识打孔机,其特征在于:所述动力部包括安装在底座(1)上的气缸(14),且摆臂(12)上固定连接有一连接杆(13),连接杆(13)远离摆臂(12)的一端铰接有一压块,气缸(14)输出端与压块相连接。

6.根据权利要求4所述的一种在线同步标识打孔机,其特征在于:所述导向部包括开设在支撑架(2)上的运动槽(15),所述第一联动杆(9)上安装有第一轴承(91),当摆臂(12)在支撑架(2)上转动时,第一联动杆(9)带动第一轴承(91)在运动槽(15)内运动。

7.根据权利要求4所述的一种在线同步标识打孔机,其特征在于:所述传动件包括转动连接在支撑架(2)上的传动杆(6),伺服电机(5)通过联轴器(7)与传动杆(6)相连接,且传动杆(6)通过联动齿轮组(11)与定位轴(8)、第一联动杆(9)以及第二联动杆(10)传动连接。

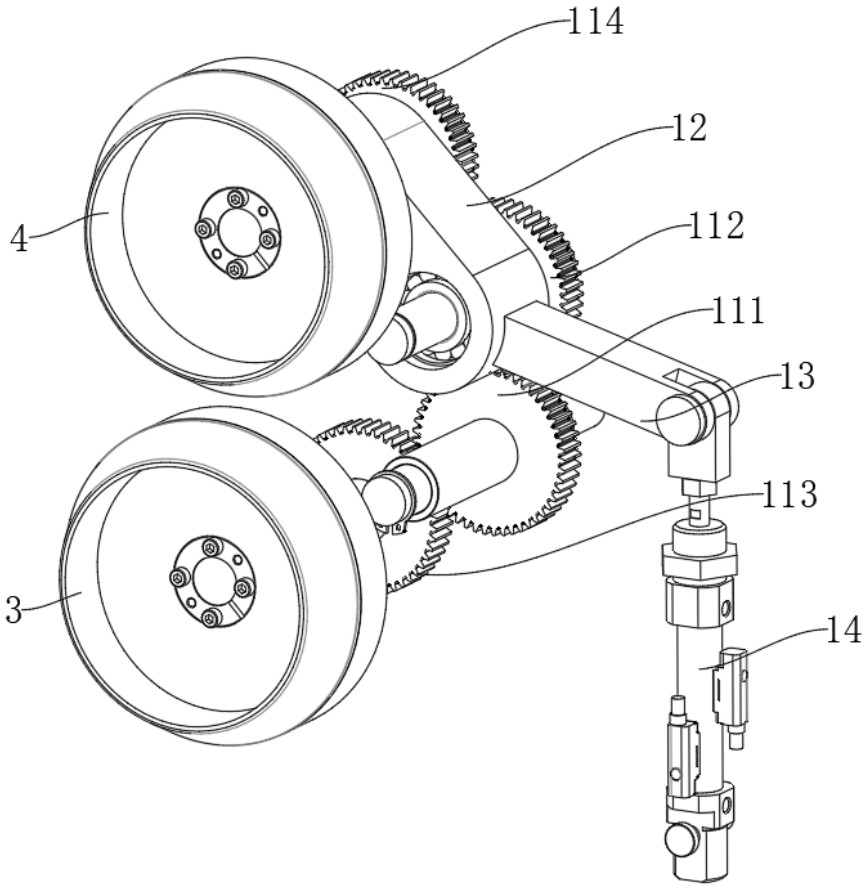

8.根据权利要求7所述的一种在线同步标识打孔机,其特征在于:所述联动齿轮组(11)包括安装在传动杆(6)上的第一齿轮(111)、安装在定位轴(8)上的第二齿轮(112)、安装在第一联动杆(9)上的第三齿轮(113)、安装在第二联动杆(10)上的第四齿轮(114)。

9.根据权利要求3所述的一种在线同步标识打孔机,其特征在于:所述伺服电机(5)通过延伸架安装在底座(1)上。

10.根据权利要求1所述的一种在线同步标识打孔机,其特征在于:所述底座(1)上还设置有控制机构,控制机构与驱动机构、施压机构信号连接。
