一种便于快速更换的组装治具的制作方法
本技术涉及组装治具，具体为一种便于快速更换的组装治具。
背景技术：
1、组装治具是工业生产中用于辅助产品组装、加工的专用工具，其核心功能是通过标准化设计固定工件位置或引导操作动作，确保工件在同一治具上生产的所有产品均固定在特定范围内，从而保证产品的精密性和互换性，从而提升生产效率、保证产品质量一致性。
2、在组装治具进行使用时，需要将两个组装的产品安装在上治具和中治具上后，将上下产品连接组装，同时将上治具和中治具通过螺栓连接固定一段时间后，通过工具将螺栓拧下，且将上治具和中治具进行分开后，将产品取出，在上治具与中治具分开的过程较为繁琐，需要花费较多时间，影响工作的效率。
技术实现思路
1、本实用新型的目的在于提供一种便于快速更换的组装治具，以解决上述背景技术提出的问题。
2、为实现上述目的，本实用新型提供如下技术方案：
3、一种便于快速更换的组装治具，包括：底座，底座顶面固定安装有下治具，下治具顶面安装有中治具，中治具上方安装有上治具，中治具顶面固定安装有支撑柱，还包括：
4、限位机构，限位机构设置在底座上方，限位机构包括固定安装在上治具底面的限位柱，限位机构用于对上治具进行限位；
5、固定机构，固定机构设置在底座上方，固定机构包括固定安装在上治具两侧的固定架，固定架底面固定安装有固定柱，固定柱外壁固定安装有三个卡块，固定机构用于对上治具固定。
6、优选的，中治具顶面贯通开设有多个限位孔，下治具底面开设有多个限位槽。
7、优选的，限位柱设置有多个，多个限位柱外壁分别与多个限位孔内壁和多个限位槽内壁滑动连接。
8、优选的，中治具两侧分别固定安装有固定块，固定块顶面开设有安装槽，安装槽内壁通过轴承座转动安装有固定壳。
9、优选的，固定壳内壁开设有三个卡槽，三个卡槽与三个卡块卡接，固定柱外壁与固定壳内壁滑动连接。
10、优选的，固定壳外壁固定安装有连接条，连接条另一端固定安装有圆板。
11、优选的，安装槽内壁贯通开设有通槽，连接条侧面与通槽内壁滑动连接。
12、优选的，连接条侧面滑动贯通安装有弧形杆，弧形杆两端与通槽两侧内壁固定连接，弧形杆外壁滑动安装有弹性件，弹性件两端与连接条侧面和通槽一侧内壁固定连接。
13、与现有技术相比，本实用新型的有益效果是：
14、本实用新型通过推动圆板，带动连接条转动一定角度对弹性件挤压，连接条带动固定壳转动一定角度，使得固定壳上的卡槽缺口与卡块处于同一竖直位置，拉动上治具，即可将上治具从中治具上取下，整个过程无需使用拆卸工具，且较为方便快速，方便对产品进行快速的取下更换，进而提高工作的效率；
15、通过设置的限位孔、限位槽和限位柱，在上治具与中治具之间进行连接时，首先限位柱逐步插入限位孔和限位槽中，对限位柱进行限位，进一步对上治具进行限位，同时保证上治具上的产品与支撑柱上的产品组装连接时，可以更加准确的进行连接，进而提高组装的准度和质量。

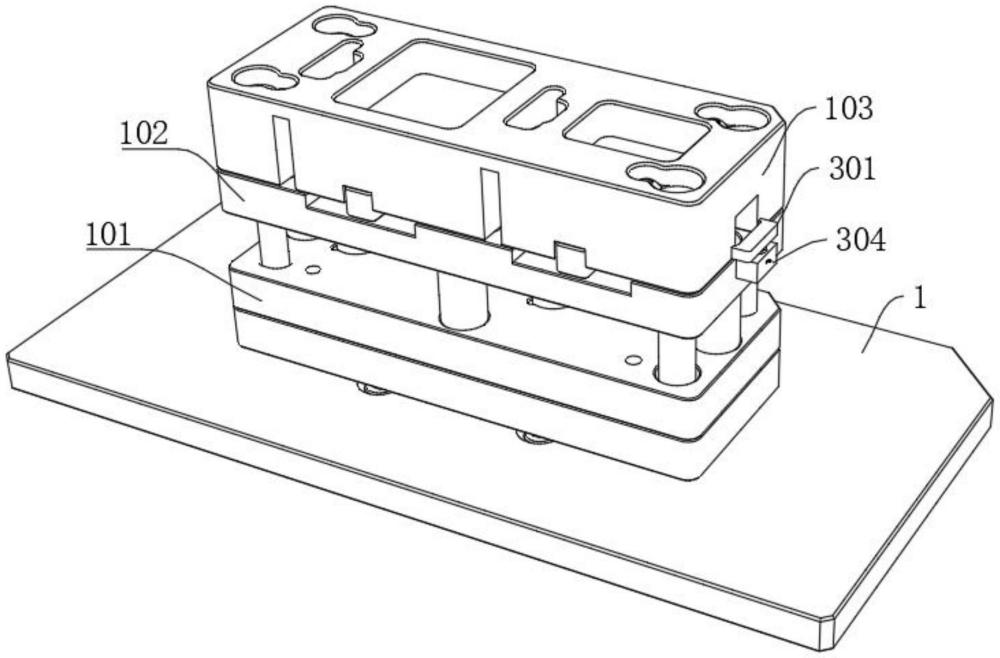

1.一种便于快速更换的组装治具，包括：底座(1)，所述底座(1)顶面固定安装有下治具(101)，所述下治具(101)顶面安装有中治具(102)，所述中治具(102)上方安装有上治具(103)，所述中治具(102)顶面固定安装有支撑柱(104)，其特征在于，还包括：
2.根据权利要求1所述的一种便于快速更换的组装治具，其特征在于，所述中治具(102)顶面贯通开设有多个限位孔(202)，所述下治具(101)底面开设有多个限位槽(203)。
3.根据权利要求2所述的一种便于快速更换的组装治具，其特征在于，所述限位柱(201)设置有多个，多个所述限位柱(201)外壁分别与多个限位孔(202)内壁和多个限位槽(203)内壁滑动连接。
4.根据权利要求1所述的一种便于快速更换的组装治具，其特征在于，所述中治具(102)两侧分别固定安装有固定块(304)，所述固定块(304)顶面开设有安装槽(305)，所述安装槽(305)内壁通过轴承座转动安装有固定壳(306)。
5.根据权利要求4所述的一种便于快速更换的组装治具，其特征在于，所述固定壳(306)内壁开设有三个卡槽(307)，三个所述卡槽(307)与三个卡块(303)卡接，所述固定柱(302)外壁与固定壳(306)内壁滑动连接。
6.根据权利要求5所述的一种便于快速更换的组装治具，其特征在于，所述固定壳(306)外壁固定安装有连接条(309)，所述连接条(309)另一端固定安装有圆板(310)。
7.根据权利要求6所述的一种便于快速更换的组装治具，其特征在于，所述安装槽(305)内壁贯通开设有通槽(308)，所述连接条(309)侧面与通槽(308)内壁滑动连接。
8.根据权利要求7所述的一种便于快速更换的组装治具，其特征在于，所述连接条(309)侧面滑动贯通安装有弧形杆(311)，所述弧形杆(311)两端与通槽(308)两侧内壁固定连接，所述弧形杆(311)外壁滑动安装有弹性件(312)，所述弹性件(312)两端与连接条(309)侧面和通槽(308)一侧内壁固定连接。
