一种能防止溅水的咖啡机集水盒的制作方法

本技术涉及咖啡机配件，具体为一种能防止溅水的咖啡机集水盒。

背景技术：

1、在咖啡机的日常使用中，集水盒作为承接并储存咖啡机冲泡时滴落的废水或杯具放置时残留水分的核心配件，其性能优劣直接影响用户体验。

2、现有技术中公开了一种新型多功能环保咖啡机，公开号为cn211242906u，其包括：机包括咖啡机和底座，所述咖啡机安装在底座上端面左部位置，所述底座上端面右部位置设有第一凹槽，所述第一凹槽内设有内置收集盒，实现提醒清理收集的咖啡，降低细菌滋生的概率，但现有咖啡机集水盒仍普遍存在咖啡直接滴落至集水盒内时，因缺乏有效缓冲与导流结构易产生溅水，污染咖啡机外部或台面的问题，尤为关键的是，现有集水盒的吸水海绵水满后，需拆卸取出才能清理废水，操作繁琐且易造成二次污染，缺乏便捷的原位清理功能。

技术实现思路

1、为解决现有技术存在的上述技术问题或技术问题之一，本实用新型公开一种能防止溅水的咖啡机集水盒，包括盒体和沥水板，所述沥水板设于盒体的顶部，所述沥水板上开设有沥水孔和2个接水槽，所述接水槽底部设有滴水口，所述盒体内部的四角处固接有搭载块，所述搭载块的顶部设有支撑板，所述支撑板上开设有漏水孔，所述支撑板顶面的四角处设有支撑弹簧，所述沥水板底面的四角处开设有安装槽，所述支撑弹簧的顶部设于安装槽内部，所述沥水板与支撑板之间设有吸水海绵，所述吸水海绵设于滴水口的下方。

2、进一步的，所述盒体内部底面为斜面，后端高于前端。

3、进一步的，所述盒体侧壁的底部设有出水口，所述出水口设于盒体的前端，所述出水口内设有堵水塞。

4、进一步的，所述支撑板顶面的两侧固接有定位板，所述吸水海绵的底面开设有定位槽，所述定位板与定位槽位置对应，并设于定位槽内。

5、进一步的，所述支撑弹簧的底部与支撑板固接，顶部固接有连接板，所述连接板小于安装槽。

6、与现有技术相比，本实用新型通过海绵实现防溅水，保持清洁，通过弹性和按压结构使海绵水满后能够原位清理无需拆卸，解决清理繁琐痛点，盒体斜面加速排水，沥水板和海绵可拆卸，可单独清洗更换，维护成本低。

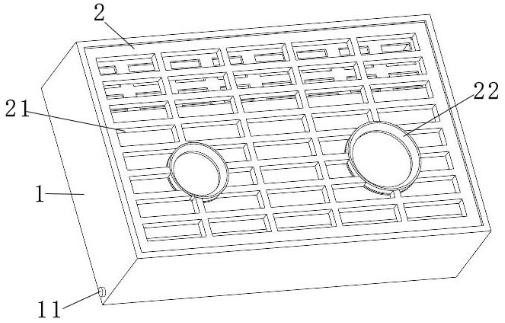

1.一种能防止溅水的咖啡机集水盒，包括盒体（1）和沥水板（2），所述沥水板（2）设于盒体（1）的顶部，其特征在于，所述沥水板（2）上开设有沥水孔（21）和2个接水槽（22），所述接水槽（22）底部设有滴水口，所述盒体（1）内部的四角处固接有搭载块（6），所述搭载块（6）的顶部设有支撑板（4），所述支撑板（4）上开设有漏水孔（41），所述支撑板（4）顶面的四角处设有支撑弹簧（5），所述沥水板（2）底面的四角处开设有安装槽（23），所述支撑弹簧（5）的顶部设于安装槽（23）内部，所述沥水板（2）与支撑板（4）之间设有吸水海绵（3），所述吸水海绵（3）设于滴水口的下方。

2.根据权利要求1所述的一种能防止溅水的咖啡机集水盒，其特征在于，所述盒体（1）内部底面为斜面，后端高于前端。

3.根据权利要求1所述的一种能防止溅水的咖啡机集水盒，其特征在于，所述盒体（1）侧壁的底部设有出水口，所述出水口设于盒体（1）的前端，所述出水口内设有堵水塞（11）。

4.根据权利要求1所述的一种能防止溅水的咖啡机集水盒，其特征在于，所述支撑板（4）顶面的两侧固接有定位板（42），所述吸水海绵（3）的底面开设有定位槽，所述定位板（42）与定位槽位置对应，并设于定位槽内。

5.根据权利要求1所述的一种能防止溅水的咖啡机集水盒，其特征在于，所述支撑弹簧（5）的底部与支撑板（4）固接，顶部固接有连接板（51），所述连接板（51）小于安装槽（23）。
