清洁设备的制作方法

本申请涉及清洁设备，特别是涉及一种清洁设备。

背景技术：

1、随着科技与社会的发展，吸尘器、洗地机、扫地机器人等清洁设备已走入许多家庭，它们有效提升了家居清洁的效率与效果。在相关技术中，清洁设备除了能够输出清水，还能够输出水蒸汽，以利用水蒸气对待清洁面进行杀菌消毒，从而提高清洁设备的清洁效果。然而，在相关技术中，清洁设备用于输出清水和水蒸汽的管路十分复杂，不仅导致清洁设备的生产成本高，而且导致清洁设备的维修难度大，造成用户使用体验差。

技术实现思路

1、本申请提供一种清洁设备，能够简化清洁设备的管路连接结构，以降低清洁设备的生产成本和维修难度，从而提高用户的使用体验。

2、具体地，本申请是通过如下技术方案实现的：

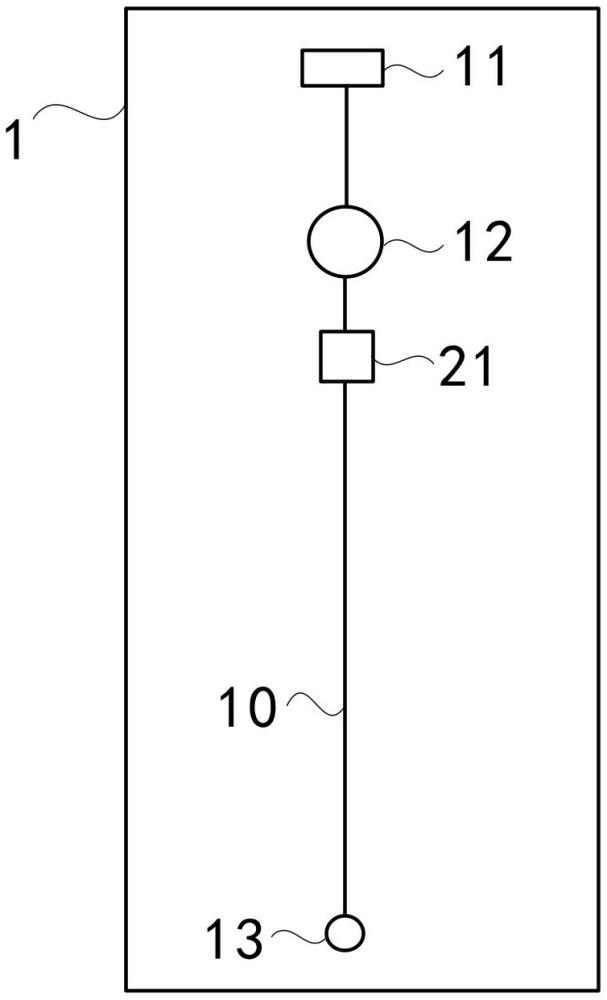

3、在第一方面，本申请提供一种清洁设备，包括清水管路，清水管路包括清水箱、与清水箱连通的清水泵和与清水泵连通的出水口，清水泵与出水口之间设有加热器，使清洁设备具有水洗模式和蒸汽模式。在水洗模式下，清水泵处于工作状态。在蒸汽模式下，清水泵和加热器分别处于工作状态。

4、在其中一个实施例中，清洁设备还包括与加热器连通的蒸汽出口。在水洗模式下，出水口输出常温水。在蒸汽模式下，蒸汽出口输出水蒸汽。

5、在其中一个实施例中，清洁设备还包括连通于加热器与蒸汽出口之间的喷嘴，使清洁设备还具有点喷热水模式和点喷常温水模式。在点喷热水模式下，清水泵和加热器分别处于工作状态，使喷嘴点喷热水。在点喷常温水模式下，清水泵处于工作状态，使喷嘴点喷常温水。

6、在其中一个实施例中，清洁设备还包括第一控制阀和第二控制阀。第一控制阀设有与清水泵连通的清水进口、与出水口连通的出水接口和与加热器连通的加热接口。第二控制阀设有与加热器连通的加热进口、与蒸汽出口连通的蒸汽接口和与喷嘴连通的喷嘴接口。第一控制阀和第二控制阀分别被配置为：在水洗模式下，清水进口与出水接口连通，加热进口与蒸汽接口或喷嘴接口导通；在蒸汽模式下，清水进口与加热接口导通，加热进口与蒸汽接口导通；在点喷热水模式或点喷常温水模式下，清水进口与加热接口导通，加热进口与喷嘴接口导通。

7、在其中一个实施例中，清洁设备还包括连通于喷嘴接口与喷嘴之间的泡沫源，泡沫源用于向喷嘴输出泡沫，使清洁设备还具有点喷泡沫模式。

8、在其中一个实施例中，清洁设备还包括连通于清水箱与蒸汽出口之间的过滤器。

9、在其中一个实施例中，清洁设备还包括连通于清水箱与蒸汽出口之间的增压器。

10、在其中一个实施例中，清洁设备还包括连通于清水箱与加热器之间的液体检测器。

11、在其中一个实施例中，清洁设备还包括连通于清水箱与加热器之间的第一溶液泵和与第一溶液泵连通的第一溶液箱，清水泵和第一溶液泵中的至少一者处于工作状态，使清洁设备还具有混合液水洗模式和混合液蒸汽模式。在混合液水洗模式下，清水泵和第一溶液泵处于工作状态。在混合液蒸汽模式下，清水泵、第一溶液泵和加热器分别处于工作状态。

12、在第二方面，本申请提供另一种清洁设备，包括清水管路、加热管路和第三控制阀。清水管路设有清水箱、与清水箱连通的清水泵和与清水泵连通的出水口。加热管路设有加热器和与加热器连通的蒸汽出口。第三控制阀连通于清水泵与出水口之间，且第三控制阀设有与清水泵连通的清水连接口、与出水口连通的出水连接口和与加热器连通的加热连接口。第三控制阀被配置为：在蒸汽模式下，清水连接口与出水连接口和加热连接口分别导通，使出水口输出常温水，使蒸汽出口输出水蒸汽。

13、在其中一个实施例中，在蒸汽模式下，加热管路的流量不超过清水管路的流量。

14、在其中一个实施例中，加热管路的管径小于清水管路的管径。

15、在其中一个实施例中，清洁设备还包括位于加热管路的流量调节件。

16、在其中一个实施例中，清洁设备还包括分流结构，分流结构连通于加热器与蒸汽出口之间。

17、本申请提供的技术方案至少包括如下有益效果：

18、本申请提供的清洁设备可用于清洁地面、厨房台面或毛毯等多种待清洁面。本申请提供的清洁设备在使用时，清水泵能够将清水箱内的常温水输送至出水口排出，使清洁设备能够输出清水并利用清水清洗待清洁面，以使清洁设备具有水洗模式。加热器可用于对清水管路内的常温水加热以生成水蒸汽，使清洁设备能够输出水蒸汽并利用水蒸汽对待清洁面进行杀菌消毒，以使清洁设备具有水蒸汽模式。

19、这样设置，在本申请提供的清洁设备仅需通过一个清水泵作为动力源，即可与加热器配合满足清洁设备输出清水和水蒸汽的使用需求，从而能够简化清洁设备的管路结构，以降低清洁设备的生产成本和维修难度，从而提高用户使用体验。

20、可以理解地，本申请提供的清洁设备包括洗地机、吸尘器、布艺清洗机、地毯清洗机、扫地机器人等多种清洁设备，本申请不做限制。

21、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本申请。

1.一种清洁设备，其特征在于，包括清水管路，所述清水管路包括清水箱、与所述清水箱连通的清水泵和与所述清水泵连通的出水口，所述清水泵与所述出水口之间设有加热器，使所述清洁设备具有水洗模式和蒸汽模式；

2.根据权利要求1所述的清洁设备，其特征在于，所述清洁设备还包括与所述加热器连通的蒸汽出口；在所述水洗模式下，所述出水口输出常温水；在所述蒸汽模式下，所述蒸汽出口输出水蒸汽。

3.根据权利要求2所述的清洁设备，其特征在于，所述清洁设备还包括连通于所述加热器与所述蒸汽出口之间的喷嘴，使所述清洁设备还具有点喷热水模式和点喷常温水模式；在所述点喷热水模式下，所述清水泵和所述加热器分别处于工作状态，使所述喷嘴点喷热水；在所述点喷常温水模式下，所述清水泵处于工作状态，使所述喷嘴点喷常温水。

4.根据权利要求3所述的清洁设备，其特征在于，所述清洁设备还包括第一控制阀和第二控制阀；所述第一控制阀设有与所述清水泵连通的清水进口、与所述出水口连通的出水接口和与所述加热器连通的加热接口；所述第二控制阀设有与所述加热器连通的加热进口、与所述蒸汽出口连通的蒸汽接口和与所述喷嘴连通的喷嘴接口；

5.根据权利要求4所述的清洁设备，其特征在于，所述清洁设备还包括连通于所述喷嘴接口与所述喷嘴之间的泡沫源，所述泡沫源用于向所述喷嘴输出泡沫，使所述清洁设备还具有点喷泡沫模式。

6.根据权利要求2所述的清洁设备，其特征在于，所述清洁设备还包括连通于所述清水箱与所述蒸汽出口之间的过滤器；

7.根据权利要求1至6任一项所述的清洁设备，其特征在于，所述清洁设备还包括连通于所述清水箱与所述加热器之间的第一溶液泵和与所述第一溶液泵连通的第一溶液箱，所述清水泵和所述第一溶液泵中的至少一者处于工作状态，使所述清洁设备还具有混合液水洗模式和混合液蒸汽模式；在所述混合液水洗模式下，所述清水泵和所述第一溶液泵处于工作状态；在所述混合液蒸汽模式下，所述清水泵、所述第一溶液泵和所述加热器分别处于工作状态。

8.一种清洁设备，其特征在于，包括：

9.根据权利要求8所述的清洁设备，其特征在于，在所述蒸汽模式下，所述加热管路的流量不超过所述清水管路的流量。

10.根据权利要求9所述的清洁设备，其特征在于，所述加热管路的管径小于所述清水管路的管径；
