洗碗机及其控制方法与流程

本发明涉及家用电器，特别涉及一种洗碗机及其控制方法。

背景技术：

1、随着生活水平的提高，洗碗机作为现代厨房的常用电器已日益普及。为提升洗碗机的节水性能，部分洗碗机开始配置存水结构，用于储存部分洗涤用水以实现水资源的重复利用。

2、现有技术中已有洗碗机配置存水结构，其通常仅作为临时存水容器，用于存储软化水或洗涤循环水。然而，现有洗碗机在洗涤程序结束后，洗涤用的水通常被直接排入下水道，造成水资源的浪费。

技术实现思路

1、本申请针对现有方式的缺点，提供一种洗碗机，用以解决现有技术存在的洗碗机水资源浪费的技术问题。

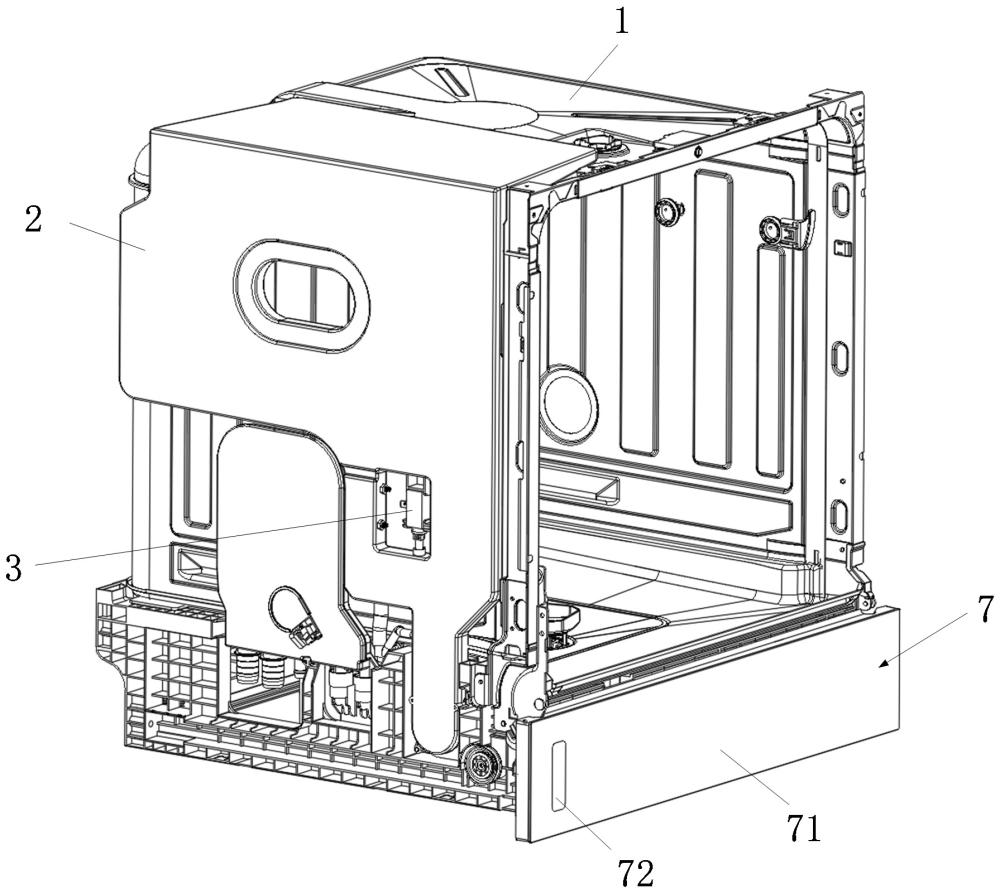

2、第一个方面，本申请实施例提供了一种洗碗机，其主要包括内胆、储水箱、排水控制组件和回水组件；内胆内部具有用于清洗餐具的清洗腔；储水箱设置于所述内胆一侧，用于存储预冲洗阶段和主洗阶段清洗餐具使用到的部分用水；所述储水箱还与所述内胆热传导连接，用于接收所述内胆传递的热量以预热所述储水箱内的存水；排水控制组件设置于所述储水箱，按预设水量分次将所述储水箱内的水排出以通向所述内胆；回水组件设置于所述内胆和所述储水箱之间，用于在热漂洗阶段和干燥阶段结束后，将所述内胆及连接于所述内胆与所述储水箱之间的管路内的水通向所述储水箱存储，用于下一次清洗周期使用。

3、作为一种可选的实施方式，所述排水控制组件主要包括驱动器、杠杆、连杆、密封件和弹性件；驱动器安装于所述储水箱的外侧，所述驱动器的输出端连接有伸入所述储水箱内的连杆；杠杆设置于所述储水箱内，所述杠杆的第一端与所述连杆的内端抵接；密封件设于所述杠杆的第二端，用于与所述储水箱的第一出水口密封连接；弹性件设于所述杠杆的第二端且背离所述密封件的一侧，用于提供所述密封件向所述第一出水口移动的力；所述驱动器驱动所述连杆带动所述杠杆沿第一方向旋转，使所述密封件与所述第一出水口分离；所述驱动器驱动所述连杆复位，所述弹性件驱动所述杠杆沿第二方向旋转，使所述密封件与所述第一出水口密封连接；所述第一方向和所述第二方向相反。

4、作为一种可选的实施方式，所述储水箱设置有连通于所述储水箱内、外的连通管；所述连杆穿过所述连通管伸入储水箱内，所述连杆外侧套设有密封圈，所述连杆与所述连通管动态密封连接。

5、作为一种可选的实施方式，所述储水箱还具有第二出水口，所述第一出水口与所述第二出水口通过所述储水箱内部的腔体连通，所述第二出水口作为所述储水箱的出水端。

6、作为一种可选的实施方式，所述储水箱具有壳体，所述壳体内形成有存水腔和冷凝通道；所述冷凝通道与所述内胆连通，用于将所述内胆排出的湿热空气引入所述冷凝通道并将冷凝水回流至所述内胆；所述洗碗机还包括紧固件，具有用于湿热空气通过的排气孔；所述紧固件设置于所述内胆清洗腔的腔壁且与所述冷凝通道的入口端连接。

7、作为一种可选的实施方式，所述冷凝通道主要包括通道主体、第一导流筋组、第二导流筋组和冷凝筋组；通道主体具有进气口、冷凝水出口和排气口；所述通道主体的进气口作为所述冷凝通道的入口端与所述内胆的清洗腔连通，所述通道主体的冷凝水出口与所述清洗腔连通，所述排气口用于排出经冷凝后的气体；第一导流筋组、第二导流筋组和冷凝筋组都设置于所述冷凝通道内；所述第一导流筋组靠近所述进气口设置，用于分流进入所述通道主体的湿热空气；所述第二导流筋组靠近所述冷凝水出口，用于引导冷凝水流向所述冷凝水出口；所述冷凝筋组沿气体流动方向设置于所述第一导流筋组和所述第二导流筋组之间，用于湿热空气中的水蒸气冷凝。

8、作为一种可选的实施方式，所述回水组件包括依次连接的第一回水管道、水泵和第二回水管道；所述第一回水管道的进水端与所述内胆的出水端相连通，所述第一回水管道的出水端与所述水泵的进水端相连通，所述水泵的出水端与所述第二回水管道的进水端相连通，所述第二回水管道的出水端与所述储水箱的进水端相连通。

9、作为一种可选的实施方式，所述电解消毒装置的电极包括间隔设置的阳极和阴极；所述阳极为钛基涂钌铱电极；所述阴极为钛板、不锈钢板、镀铂电极或碳涂层电极中的至少一种。

10、作为一种可选的实施方式，所述电解消毒装置包括电解消毒装置，该电解消毒装置具有阳极和阴极，所述阳极为钛基涂钌铱电极，所述阴极为钛板、不锈钢板、镀铂电极或碳涂层电极中的至少一种。

11、第二个方面，本申请实施例提供了一种洗碗机的控制方法，其应用于前述实施例中任一项所述的洗碗机，主要包括：在预冲洗阶段和主洗阶段，控制洗碗机的排水控制组件按预设水量分次将所述储水箱内的水排出以通向洗碗机的内胆；分别在热漂洗阶段和干燥阶段结束后，控制所述回水组件将所述内胆及连接于所述内胆与所述储水箱之间的管路内的水通向所述储水箱存储，用于下一次清洗周期使用。

12、本申请提供了一种洗碗机及其控制方法，本申请的实施例提供的技术方案至少带来以下有益效果：

13、通过设置回水组件，在热漂洗阶段和干燥阶段结束后将内胆及连接管路内的水回收至储水箱存储，并在下一次清洗周期的预冲洗阶段和主洗阶段分次使用，减少了清洗用水的消耗，实现节水。

14、储水箱与内胆热传导连接，可接收内胆传递的热量预热储水箱内的存水，使得下一次洗涤时进入内胆的水具有一定初始温度，减少了加热所需的电能消耗。

15、通过在储水箱内设置电解消毒装置，对储存的水进行电解消毒，以杀灭细菌、病毒等微生物，避免储水箱内滋生细菌、产生异味。

16、储水箱的壳体内形成存水腔和冷凝通道，实现了存水、冷凝、回水、消毒等多功能集成，减少了独立部件和管路连接，提高了洗碗机内部空间利用率。

17、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本申请。

1.一种洗碗机，其特征在于，包括：

2.根据权利要求1所述的洗碗机，其特征在于，所述排水控制组件（3）包括：

3.根据权利要求2所述的洗碗机，其特征在于，

4.根据权利要求2或3所述的洗碗机，其特征在于，

5.根据权利要求1所述的洗碗机，其特征在于，

6.根据权利要求5所述的洗碗机，其特征在于，所述冷凝通道（25）包括：

7.根据权利要求1所述的洗碗机，其特征在于，

8.根据权利要求1所述的洗碗机，其特征在于，还包括：

9.根据权利要求8所述的洗碗机，其特征在于，

10.一种洗碗机的控制方法，应用于权利要求1至9中任一项所述的洗碗机，其特征在于，包括：
