一种蒸烤箱的冷凝组件的制作方法

本技术涉及蒸烤箱，尤其涉及一种蒸烤箱的冷凝组件。

背景技术：

1、蒸烤箱是集成高温蒸汽和电加热对食材进行烹饪的器具，在烹饪过程中高温蒸汽如果直接排放则容易烫伤使用者的情况，因此需要对高温蒸汽进行冷凝后再排放，一般来说，现有技术中均是对高温蒸汽降温到交底温度的蒸汽后再排放，虽然对使用者不会造成烫伤的情况，但是直接排放低温蒸汽仍然会造成器具外部产生积水的情况，对使用场景周边造成积水污染，需要使用者去清理，带来了不好的体验感。

技术实现思路

1、(一)技术问题

2、本实用新型的目的在于提供一种蒸烤箱的冷凝组件，解决高温蒸汽冷凝并集中处理，避免造成高温蒸汽直接排放或造成器具周边积水现象的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：

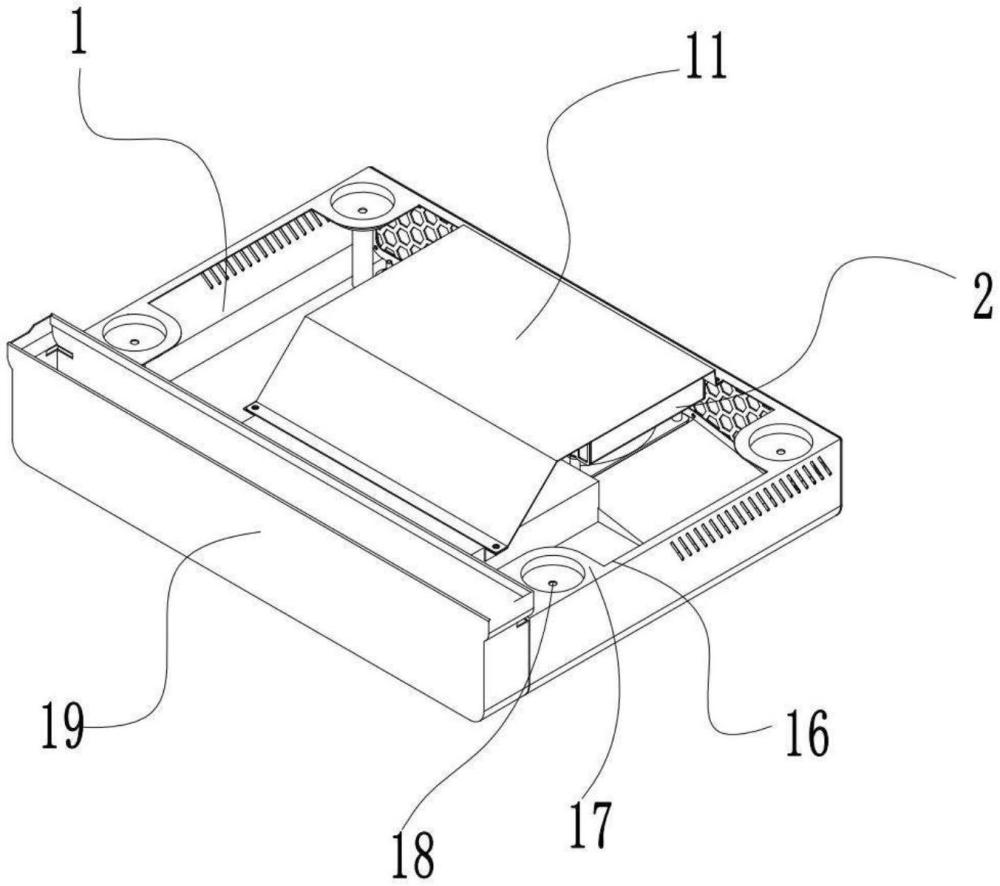

5、一种蒸烤箱的冷凝组件，包括壳体以及集成在所述壳体内的冷凝器，所述冷凝器具有进汽口和出水口，所述壳体上滑动安装有废水箱，所述废水箱上开设有进水口，所述出水口向所述进水口内排水；所述壳体上设有安装孔，所述安装孔上安装有冷却风扇，所述壳体上设有保护所述冷却风扇的风扇罩；所述风扇罩和所述壳体上均设有空气流通孔。

6、优选的，所述壳体内安装有支架以及固定在所述支架上的水箱隔离罩，所述废水箱滑动安装在所述水箱隔离罩内，所述水箱隔离罩上开设有连通所述进水口和所述出水口的通孔。

7、优选的，所述冷凝器的侧面固定有支脚，所述支脚的末端紧固连接在所述壳体上。

8、优选的，所述水箱隔离罩上安装有水位传感器，所述水位传感器用于检测所述废水箱内的水位高度。

9、优选的，所述废水箱包括箱壳以及安装在所述箱壳上的箱盖，所述箱壳的前端设有凹槽结构，所述凹槽结构用于伸入手指。

10、优选的，所述水箱隔离罩、所述风扇罩与所述壳体为一体成型结构，所述壳体上设有用于滑动安装所述废水箱的滑槽；所述支架连接在所述水箱隔离罩和所述壳体的边缘以包覆所述冷凝器；所述冷凝器连接在所述冷却风扇上，所述冷却风扇紧固连接在所述风扇罩上。

11、优选的，所述废水箱包括箱壳以及安装在所述箱壳上的箱盖，所述箱壳的前端设有凹槽结构，所述凹槽结构上安装有相对于所述废水箱呈垂直布置的接水槽。

12、优选的，所述冷凝器包括翅片管道式冷凝器或铝散热排冷凝器。

13、优选的，所述壳体上设有开口结构，所述开口结构的边缘向内延伸形成安装部，所述安装部上开设有紧固孔。

14、优选的，所述空气流通孔呈蜂窝状排列。

15、(三)有益效果

16、通过壳体将冷凝器和废水箱同时集成，高温蒸汽通过进汽口进入到冷凝器中后，在冷却风扇作用下加快冷凝器换热并对内部高温蒸汽冷凝为水，经过出水口流入废水箱内，而废水箱相对于壳体滑动，可在集水一定时间后将废水箱整体抽出进行倒水，整个冷凝过程高温蒸汽直接被冷凝为水并集中处理，不会造成蒸汽向外流出而造成烫伤的风险，同时也避免了造成蒸烤箱周边产生积水的情况。

1.一种蒸烤箱的冷凝组件，其特征在于：包括壳体以及集成在所述壳体内的冷凝器，所述冷凝器具有进汽口和出水口，所述壳体上滑动安装有废水箱，所述废水箱上开设有进水口，所述出水口向所述进水口内排水；

2.根据权利要求1所述的一种蒸烤箱的冷凝组件，其特征在于：所述壳体内安装有支架以及固定在所述支架上的水箱隔离罩，所述废水箱滑动安装在所述水箱隔离罩内，所述水箱隔离罩上开设有连通所述进水口和所述出水口的通孔。

3.根据权利要求2所述的一种蒸烤箱的冷凝组件，其特征在于：所述冷凝器的侧面固定有支脚，所述支脚的末端紧固连接在所述壳体上。

4.根据权利要求2所述的一种蒸烤箱的冷凝组件，其特征在于：所述水箱隔离罩上安装有水位传感器，所述水位传感器用于检测所述废水箱内的水位高度。

5.根据权利要求4所述的一种蒸烤箱的冷凝组件，其特征在于：所述废水箱包括箱壳以及安装在所述箱壳上的箱盖，所述箱壳的前端设有凹槽结构，所述凹槽结构用于伸入手指。

6.根据权利要求2所述的一种蒸烤箱的冷凝组件，其特征在于：所述水箱隔离罩、所述风扇罩与所述壳体为一体成型结构，所述壳体上设有用于滑动安装所述废水箱的滑槽；

7.根据权利要求6所述的一种蒸烤箱的冷凝组件，其特征在于：所述废水箱包括箱壳以及安装在所述箱壳上的箱盖，所述箱壳的前端设有凹槽结构，所述凹槽结构上安装有相对于所述废水箱呈垂直布置的接水槽。

8.根据权利要求5或7所述的一种蒸烤箱的冷凝组件，其特征在于：所述冷凝器包括翅片管道式冷凝器或铝散热排冷凝器。

9.根据权利要求8所述的一种蒸烤箱的冷凝组件，其特征在于：所述壳体上设有开口结构，所述开口结构的边缘向内延伸形成安装部，所述安装部上开设有紧固孔。

10.根据权利要求9所述的一种蒸烤箱的冷凝组件，其特征在于：所述空气流通孔呈蜂窝状排列。
