喷淋装置及洗碗机的制作方法

本技术涉及厨余设备，尤其涉及一种喷淋装置及洗碗机。

背景技术：

1、随着物质生活水平的提高，能够解放双手的洗碗机正逐步成为品质生活的标配。与传统手洗相比，洗碗机具有洗涤洁净、杀菌、省水省力等优势。洗碗机一般采用喷淋式洗涤方式，在洗涤泵的驱动下，水流通过旋转的喷臂喷淋，冲刷餐具表面。随着用户需求的提升，人们期待着综合性能全面提升的新型洗碗机的出现。

技术实现思路

1、本技术的发明人研究发现，在喷臂上设置多个喷淋腔，且不同喷淋腔喷水时可用于带动喷臂沿不同方向旋转，如此，控制喷臂的不同喷淋腔喷水，即可实现不同角度冲刷餐具，减少洗涤死角，提升洗净效果。然而，难以对喷臂进行改进以控制不同喷淋腔喷水。

2、本技术实施例提供了一种喷淋装置及洗碗机，用于改善难以对喷臂进行改进以控制不同喷淋腔喷水的问题。

3、本技术实施例提供了一种喷淋装置，用于洗碗机，包括：

4、喷臂，具有第一喷淋腔、与第一喷淋腔连通的第一喷淋孔、第二喷淋腔及与第二喷淋腔连通的第二喷淋孔，第一喷淋孔的驱动方向和第二喷淋孔的驱动方向相反；

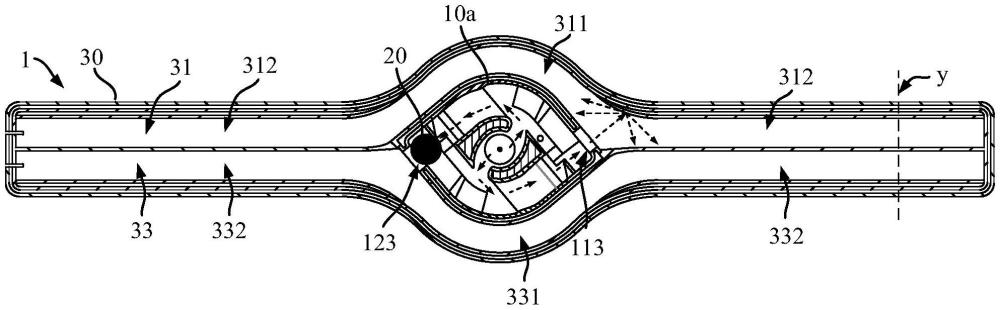

5、阀体，阀体至少部分设于喷臂内，阀体包括循环通道、第一出水口和第二出水口，第一喷淋腔与第一出水口连通，第二喷淋腔与第二出水口连通；在喷臂的高度方向，至少部分循环通道与喷臂位于同一高度；以及，

6、移动体，活动设置于阀体的循环通道内，移动体被配置为：在阀体进水时，移动体被水流带动在循环通道内运动，并在流体的作用下封堵第一出水口与第二出水口中的一个，以改变喷臂的转动方向。

7、在一些实施例中，循环通道包括：

8、第一通道，具有第一出水口；以及，

9、第二通道，具有第二出水口；

10、其中，第一出水口设于第一通道的外侧壁且位于第二通道的出水方向上，第二出水口设于第二通道的外侧壁且位于第一通道的出水方向上。

11、在一些实施例中，第一通道的内底壁包括第一导向部和第二导向部，沿水流方向，第一导向部呈下降态势，第二导向部呈上升态势，第一导向部和第二导向部之间形成第二低置位。

12、在一些实施例中，第二通道的内底壁包括第三导向部和第四导向部，沿水流方向，第三导向部呈下降态势，第四导向部呈上升态势，第三导向部和第四导向部之间形成第一低置位。

13、在一些实施例中，第一低置位、第一出水口、第二低置位及第二出水口沿循环通道的周向依次设置。

14、在一些实施例中，移动体被配置为：当移动体位于第一低置位且阀体进水时，移动体被水流带动并封堵第一出水口，当移动体位于第二低置位且阀体进水时，移动体被水流带动并封堵第二出水口。

15、在一些实施例中，当阀体停止进水时，移动体失去流体的作用时从第二出水口回落至第一低置位或从第一出水口回落至第二低置位。

16、在一些实施例中，第一导向部包括相连接的第一导向筋和第二导向筋，沿水流方向，第一导向筋的倾斜度大于第二导向筋的倾斜度。

17、在一些实施例中，第三导向部包括相连接的第五导向筋和第六导向筋，沿水流方向，第五导向筋的倾斜度大于第六导向筋的倾斜度。

18、在一些实施例中，第一导向部与第三导向部关于阀体的中轴线呈中心对称。

19、在一些实施例中，第二导向部包括第三导向筋和第四导向筋，沿水流方向，第三导向筋的高度逐渐上升，且第三导向筋的最高点连接第四导向筋，第四导向筋的高度不变。

20、在一些实施例中，第四导向部包括第七导向筋和第八导向筋，沿水流方向，第七导向筋的高度逐渐上升，且第七导向筋的最高点连接第八导向筋，第八导向筋的高度不变。

21、在一些实施例中，第二导向部与第四导向部关于阀体的中轴线呈中心对称。

22、在一些实施例中，第四导向部包括第八导向筋，第一导向部包括第一导向筋，第八导向筋与第一导向筋相连并形成台阶，移动体在水流的作用下，从第八导向筋上升到第一导向筋。

23、在一些实施例中，第二导向部包括第四导向筋，第三导向部包括第五导向筋，第四导向筋与第五导向筋相连并形成台阶，移动体在水流的作用下，从第四导向筋上升到第五导向筋。

24、在一些实施例中，第一导向筋与第一出水口相邻设置，移动体封堵第一出水口时的投影位于第一导向筋上。

25、在一些实施例中，第五导向筋和第二出水口相邻设置，移动体封堵第二出水口时的投影位于第五导向筋上。

26、在一些实施例中，循环通道的内顶壁凸设有第一上导向结构，沿水流方向，第一上导向结构的凸出高度逐渐下降且位于第一低置位与第一出水口之间，第一上导向结构用于引导移动体在水流的作用下运动至第一出水口。

27、在一些实施例中，循环通道的内顶壁凸设有第二上导向结构，沿水流方向，第二上导向结构的凸出高度逐渐下降且位于第二低置位与第二出水口之间，第二上导向结构用于引导移动体在水流的作用下运动至第二出水口。

28、在一些实施例中，阀体还包括进水管，进水管设置在阀体的中部，以形成环状的循环通道，进水管具有第一进水口及第二进水口，第一进水口连通第二通道，第二进水口连通第一通道。

29、在一些实施例中，第一进水口邻近第一低置位，进水管在第一进水口处设置有第一导向条，第一导向条沿着进水管的环形壁面切向延伸，以形成朝向第一低置位的切向水流。

30、在一些实施例中，第二进水口邻近第二低置位，进水管在第二进水口处设置有第二导向条，第二导向条沿着进水管的环形壁面切向延伸，以形成朝向第二低置位的切向水流。

31、在一些实施例中，进水管的外围设置有第三导向条，第三导向条位于循环通道内且邻近第二进水口设置，第三导向条具有朝靠近循环通道的外侧壁的方向突出的隆起部。

32、在一些实施例中，进水管的外围设置有第四导向条，第四导向条位于循环通道内且邻近第一进水口设置，第四导向条具有朝靠近循环通道的外侧壁的方向突出的隆起部。

33、在一些实施例中，所述进水管、第三导向条和第四导向条组合构成循环通道的内侧壁，循环通道的内侧壁与循环通道的外侧壁形状适配。

34、在一些实施例中，第一导向部邻近循环通道的外侧壁设置，以在第二进水口侧形成第一过水通道。

35、在一些实施例中，第三导向部邻近循环通道的外侧壁设置，以在第一进水口侧形成第二过水通道。

36、在一些实施例中，第一喷淋腔与第二喷淋腔沿着喷臂的延伸方向对称设置，并围设循环通道。

37、在一些实施例中，第一喷淋腔包括第一腔段，第一腔段与第一出水口连通，第二喷淋腔包括第三腔段，第三腔段与第二出水口连通，第一腔段与第三腔段组合围设循环通道。

38、在一些实施例中，第一喷淋腔还包括第二腔段，第一腔段与第二腔段连通，第一腔段与第二腔段的连接处朝靠近循环通道的方向隆起，第一出水口朝向该隆起部位出水。

39、在一些实施例中，第二喷淋腔还包括第四腔段，第三腔段与第四腔段连通，第三腔段与第四腔段的连接处朝靠近循环通道的方向隆起，第二出水口朝向该隆起部位出水。

40、在一些实施例中，喷臂的中部设有安装位，阀体至少部分安装在安装位内。

41、在一些实施例中，阀体与喷臂为一体成型结构。

42、本技术实施例还提供一种洗碗机，包括上述的喷淋装置、壳体及内胆，内胆设置于壳体内且具有洗涤腔，喷臂位于洗涤腔。

43、本技术实施例的喷淋装置及洗碗机，通过设计循环通道、第一出水口、第二出水口，实现移动体在流体的作用下于循环通道内运动，并能够封堵第一出水口与第二出水口中的一个，改变喷臂的转动方向。相较于相关技术中增加分水阀分水位多水路控制、或者增设切换结构改变喷臂的转动方向而言，循环通道、第一出水口、第二出水口、移动体的设计方案，利于简化喷淋装置的结构且节省空间。

44、通过设计至少部分循环通道与喷臂位于同一高度，有利于对喷淋装置的高度尺寸进行压缩，节省空间。
