一种便于脊椎调整的床垫的制作方法

本发明涉及睡眠寝具领域，具体是一种便于脊椎调整的床垫。

背景技术：

1、随着现代生活方式的改变，长期伏案工作、低头看手机等不良姿势导致脊椎疾病发病率逐年升高，且呈现年轻化趋势。人在睡眠时，脊椎需要得到均匀的支撑以维持自然生理曲度。传统的床垫通常为单一的软质结构，其硬度均匀且不可调节。然而，由于不同人体型的脊椎曲度、体重分布差异巨大，单一硬度的床垫往往无法完美贴合所有人的脊椎，容易出现腰部悬空或局部受压过大的问题，长期使用易加重脊椎变形或引发疼痛。

2、现有的部分可调节床垫多为气囊式或整体升降式，前者结构复杂，气囊容易漏气且无法对单节脊椎进行精准施力；后者只能实现整体倾斜或升降，无法针对脊椎的特定弯曲部位进行局部调节。此外，常规的按摩床垫大多仅依靠电机震动，缺乏对脊椎的精准定位和贴合度调节，按摩效果有限，甚至可能因过硬凸起造成不适。

技术实现思路

1、本发明的目的在于提供一种便于脊椎调整的床垫，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种便于脊椎调整的床垫，包括床垫底板、钢丝床垫层和记忆棉层，所述床垫底板、钢丝床垫层和记忆棉层从下往上依次固定连接形成一个整体，且所述钢丝床垫层和记忆棉层的外端开设有凹口；还包括脊椎调节机构，所述脊椎调节机构置于所述凹口内部，且置于床垫底板的顶部，位于所述脊椎调节机构底部的床垫底板上开设有内置凹槽；所述脊椎调节机构包括：密封罩，固定安装在床垫底板上，且底部与内置凹槽导通；调整板，滑动设置在密封罩内部；移动框，所述移动框滑动设置在内置凹槽内部，且移动框端部对称开设的连接凹槽内转动安装有传动杆，传动杆顶端部转动连接于调整板底部两端对称设置的连接座上；所述移动框的中心处还嵌入安装有螺纹套，螺纹套内部螺纹连接有驱动丝杆，驱动丝杆转动设置在内置凹槽内部；呈阵列设置的若干个推动杆，所述推动杆与密封罩顶部滑动连接，且推动杆顶部固定设置有连接头，连接头外侧套设有乳胶头，连接头内部开设有内置连接腔，内置连接腔内部还安装有振动器；弹性连接组件，所述弹性连接组件置于推动杆的底部，且置于调整板的上方；所述驱动丝杆转动时，带动螺纹连接的螺纹套与移动框在内置凹槽内水平位移；移动框通过传动杆传动，驱动调整板上移并抵触弹性连接组件，该弹性连接组件进而向上推动推动杆，使连接头与乳胶头在弹性缓冲下同步抬升；以此配合实现各个乳胶头对脊椎曲度的自适应贴附、对人体脊椎部的柔性托举，并利用振动器对贴合部位进行震动按摩。

4、优选的，所述床垫底板的底部开设有安装凹槽，所述安装凹槽内部固定安装有防滑垫，可以保证整个装置在使用过程中的稳定。

5、优选的，所述内置凹槽内部还安装有用于控制驱动丝杆转动的转动驱动组件。

6、优选的，所述转动驱动组件包括转动电机、主动齿轮和从动齿轮，所述转动电机置于内置凹槽内壁上，且转动电机的输出端与主动齿轮固定连接，主动齿轮与从动齿轮相互啮合，所述从动齿轮套设固定在驱动丝杆上，可以实现控制驱动丝杆的转动。

7、优选的，所述连接头的顶部开设有与内置连接腔导通的通孔，所述振动器固定安装在内置连接腔内部，所述乳胶头包裹在连接头和振动器的外侧，通过乳胶头实现与脊椎的柔性接触，用于包括脊椎部。

8、优选的，所述推动杆的外侧壁开设有限位凹口，所述推动杆的底部还设置有连接盘，便于设备之间的连接。

9、优选的，所述弹性连接组件包括内套杆、限位盘、限位块和连接弹簧，所述内套杆顶部滑动设置在限位凹口内部，且内套杆上顶端部设置有限位块，限位块滑动设置在限位凹口的两端，所述限位盘固定设置在内套杆的底部，所述连接弹簧套设在内套杆的外侧，且连接弹簧的两端分别与限位盘和连接盘相连接。

10、优选的，所述脊椎调节机构还包括多重导向伸缩杆，所述多重导向伸缩杆呈阵列设置在调整板的四角，且多重导向伸缩杆的固定端与内置凹槽固定连接，伸缩端与调整板连接，用于对调整板在密封罩内的上下移动进行导向限位。

11、与现有技术相比，本发明的有益效果是：

12、本发明通过驱动丝杆带动移动框平移，经传动杆的杠杆作用转化为调整板的纵向升降，配合弹性连接组件的缓冲，使各个乳胶头能够精准、柔性地适应不同用户脊椎的生理曲度，解决传统床垫腰部悬空的问题；

13、本发明弹性连接组件在提供向上推力的同时，能够吸收过大的冲击力，避免生硬凸起对人体脊椎的硬性压迫，在实现有效支撑的同时极大地提升了睡眠的安全性和舒适度；

14、本发明弹性连接组件在提供向上推力的同时，能够吸收过大的冲击力，避免生硬凸起对人体脊椎的硬性压迫，在实现有效支撑的同时极大地提升了睡眠的安全性和舒适度；

15、本发明通过密封罩、内置凹槽及多重导向伸缩杆的配合，不仅实现了高度调节机构与床垫本体的一体化结合，避免了机械结构外露，还确保了调节过程中的运行平稳度。

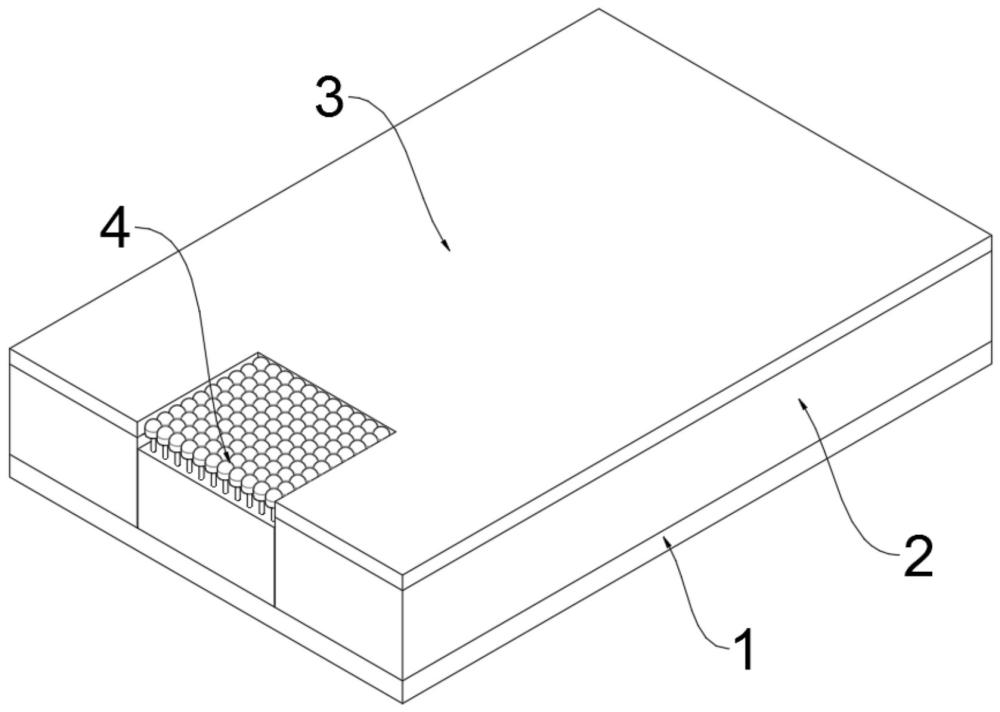

1.一种便于脊椎调整的床垫，其特征在于，包括床垫底板（1）、钢丝床垫层（2）和记忆棉层（3），所述床垫底板（1）、钢丝床垫层（2）和记忆棉层（3）从下往上依次固定连接形成一个整体，且所述钢丝床垫层（2）和记忆棉层（3）的外端开设有凹口；

2.根据权利要求1所述的便于脊椎调整的床垫，其特征在于，所述床垫底板（1）的底部开设有安装凹槽（11），所述安装凹槽（11）内部固定安装有防滑垫（12）。

3.根据权利要求1所述的便于脊椎调整的床垫，其特征在于，所述内置凹槽（13）内部还安装有用于控制驱动丝杆（46）转动的转动驱动组件（47）。

4.根据权利要求3所述的便于脊椎调整的床垫，其特征在于，所述转动驱动组件（47）包括转动电机（471）、主动齿轮（472）和从动齿轮（473），所述转动电机（471）置于内置凹槽（13）内壁上，且转动电机（471）的输出端与主动齿轮（472）固定连接，主动齿轮（472）与从动齿轮（473）相互啮合，所述从动齿轮（473）套设固定在驱动丝杆（46）上。

5.根据权利要求1所述的便于脊椎调整的床垫，其特征在于，所述连接头（49）的顶部开设有与内置连接腔（410）导通的通孔，所述振动器（411）固定安装在内置连接腔（410）内部，所述乳胶头（412）包裹在连接头（49）和振动器（411）的外侧，通过乳胶头（412）实现与脊椎的柔性接触。

6.根据权利要求1所述的便于脊椎调整的床垫，其特征在于，所述推动杆（48）的外侧壁开设有限位凹口（481），所述推动杆（48）的底部还设置有连接盘（482）。

7.根据权利要求6所述的便于脊椎调整的床垫，其特征在于，所述弹性连接组件（413）包括内套杆（4131）、限位盘（4132）、限位块（4133）和连接弹簧（4134），所述内套杆（4131）顶部滑动设置在限位凹口（481）内部，且内套杆（4131）上顶端部设置有限位块（4133），限位块（4133）滑动设置在限位凹口（481）的两端，所述限位盘（4132）固定设置在内套杆（4131）的底部，所述连接弹簧（4134）套设在内套杆（4131）的外侧，且连接弹簧（4134）的两端分别与限位盘（4132）和连接盘（482）相连接。

8.根据权利要求1所述的便于脊椎调整的床垫，其特征在于，所述脊椎调节机构（4）还包括多重导向伸缩杆（414），所述多重导向伸缩杆（414）呈阵列设置在调整板（42）的四角，且多重导向伸缩杆（414）的固定端与内置凹槽（13）固定连接，伸缩端与调整板（42）连接，用于对调整板（42）在密封罩（41）内的上下移动进行导向限位。

9.根据权利要求1-8任一项所述的一种便于脊椎调整的床垫的控制系统，其特征在于：包括处理器（14）和信号接收器（15），所述处理器（14）与信号接收器（15）双向电性连接，所述信号接收器（15）用于与手机建立无线通讯连接；
