一种ALC预制墙体连接结构的制作方法

本技术属于alc预制墙体连接，具体涉及一种alc预制墙体连接结构。

背景技术：

1、alc预制墙体具有保温、隔热、隔音以及抗震等效果，是一种性能优越的新型建材。常规技术中，alc墙体之间的转角通过销钉和粘结剂连接，在连接过程中，容易受外界湿度、温度等因素的影响，降低连接的稳定性，同时，在长期使用中，由于水泥和粘结剂的老化或剥离，转角连接容易出现失效和松动现象。

2、现有的专利号为cn220848079u的一种alc预制墙板l形转角连接结构，在相互垂直的第一alc板和第二alc板之间连接l型转角连接板和卡杆，该l型转角连接板体积较大，且仅能实现两个alc预制墙体的直角连接，无法实现t型连接，适用范围小。因此，需要一种alc预制墙体连接结构，能够实现多种墙体连接方式。

技术实现思路

1、本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种alc预制墙体连接结构，其结构简单，设计合理，通过设置u型钢，便于两个第一alc墙体呈一字形或直角形连接，通过设置锥形钢，便于第一alc墙体与第二alc墙体呈t型连接，实用性强。

2、为解决上述技术问题，本实用新型采用的技术方案是：一种alc预制墙体连接结构，包括设置在第一alc墙体上的u型钢，相邻两个所述第一alc墙体通过所述u型钢呈一字形或直角形连接，所述u型钢的两边互相平行，所述u型钢的底面与任意一边之间形成45度角，所述第一alc墙体通过第一螺栓和第二螺栓与所述u型钢的两边连接，相邻两个所述u型钢的底面之间通过第三螺栓连接，所述u型钢的外表面覆盖有水泥，所述水泥的外表面与所述第一alc墙体的外表面齐平。

3、进一步地，所述第一alc墙体的端部为45度斜面，所述第一alc墙体的一面上设置有与u型钢的一边相适应的第一凹槽，所述第一alc墙体的另一面上设置有与u型钢的另一边相适应的第二凹槽，所述第一alc墙体的斜面上设置有与第三螺栓相适应的第三凹槽。

4、进一步地，所述第二alc墙体上设置有锥形钢，所述第二alc墙体和两个所述第一alc墙体呈t字形连接，所述第二alc墙体通过第一螺栓与所述锥形钢连接，所述锥形钢通过第三螺栓与u型钢连接。

5、进一步地，所述锥形钢包括两个互相平行的平板和设置在两个所述平板端部的锥形板，所述锥形板的底面宽度大于两个所述平板之间的距离。

6、进一步地，所述第二alc墙体的两边均设置有与所述平板相适应的第四凹槽。

7、本实用新型与现有技术相比具有以下优点：

8、1、本实用新型操作简便、快捷，通过设置u型钢，便于连接相邻的两个第一alc墙体，通过设置第一alc墙体的端部为45度斜面，便于两个第一alc墙体可随意连接为一字形或直角形，适用范围广，灵活性强。

9、2、本实用新型通过设置锥形钢，便于连接相邻的第一alc墙体与第二alc墙体，通过设置锥形板的尖端角度为90度，便于第一alc墙体与第二alc墙体连接为t型墙体，且拼装快速、便捷，可广泛适用于室内布局改造等场景，实用性强。

10、综上所述，本实用新型结构简单，设计合理，通过设置u型钢，便于两个第一alc墙体呈一字形或直角形连接，通过设置锥形钢，便于第一alc墙体与第二alc墙体呈t型连接，实用性强。

11、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

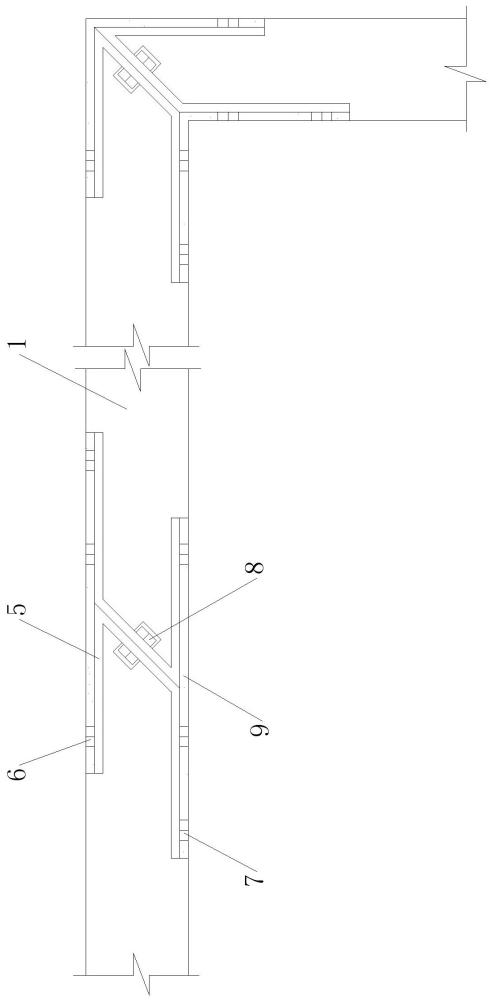

1.一种alc预制墙体连接结构，其特征在于：包括设置在第一alc墙体（1）上的u型钢（5），相邻两个所述第一alc墙体（1）通过所述u型钢（5）呈一字形或直角形连接，所述u型钢（5）的两边互相平行，所述u型钢（5）的底面与任意一边之间形成45度角，所述第一alc墙体（1）通过第一螺栓（6）和第二螺栓（7）与所述u型钢（5）的两边连接，相邻两个所述u型钢（5）的底面之间通过第三螺栓（8）连接，所述u型钢（5）的外表面覆盖有水泥（9），所述水泥（9）的外表面与所述第一alc墙体（1）的外表面齐平。

2.根据权利要求1所述的一种alc预制墙体连接结构，其特征在于：所述第一alc墙体（1）的端部为45度斜面，所述第一alc墙体（1）的一面上设置有与u型钢（5）的一边相适应的第一凹槽（2），所述第一alc墙体（1）的另一面上设置有与u型钢（5）的另一边相适应的第二凹槽（3），所述第一alc墙体（1）的斜面上设置有与第三螺栓（8）相适应的第三凹槽（4）。

3.根据权利要求1所述的一种alc预制墙体连接结构，其特征在于：第二alc墙体（10）上设置有锥形钢（12），所述第二alc墙体（10）和两个所述第一alc墙体（1）呈t字形连接，所述第二alc墙体（10）通过第一螺栓（6）与所述锥形钢（12）连接，所述锥形钢（12）通过第三螺栓（8）与u型钢（5）连接。

4.根据权利要求3所述的一种alc预制墙体连接结构，其特征在于：所述锥形钢（12）包括两个互相平行的平板（13）和设置在两个所述平板（13）端部的锥形板（14），所述锥形板（14）的底面宽度大于两个所述平板（13）之间的距离，所述锥形板（14）的尖端角度为90度。

5.根据权利要求4所述的一种alc预制墙体连接结构，其特征在于：所述第二alc墙体（10）的两边均设置有与所述平板（13）相适应的第四凹槽（11）。
