一种装配式叠合楼板快拆支撑结构的制作方法

本技术属于建筑施工，具体涉及一种装配式叠合楼板快拆支撑结构。

背景技术：

1、装配式叠合楼板在工厂里预制成型，直接运输到施工现场进行安装，装配式叠合楼板在施工现场采用吊装的方式，下降到楼层的安装区域进行定位安装作业，装配式叠合楼板的下方设置相配合的支撑柱和横梁，横梁的顶部贴着装配式叠合楼板的底部进行楼板的支撑作业，装配式叠合楼板在吊装移动的过程中，无法有效地进行装配式叠合楼板向横梁顶部的导正与竖直对齐引导作业，使得装配式叠合楼板无法稳定地对齐定位在横梁的顶部，让装配式叠合楼板和横梁的连接支撑区域发生错位偏移，从而影响横梁和支撑柱从装配式叠合楼板的下方支撑楼板的稳定性，影响作业效率。

技术实现思路

1、本实用新型所要解决的技术问题在于克服上述现有技术的不足,提供一种装配式叠合楼板快拆支撑结构，具有提高支撑效果，提高作业效率的特点。

2、解决上述技术问题采用的技术方案是：一种装配式叠合楼板快拆支撑结构，包括支撑柱，所述支撑柱顶端固定连接有托架，所述托架顶部卡合连接有顶梁，还包括模板导正组件，所述模板导正组件包括转动驱动件、收卷带、导正板和托块，所述转动驱动件在所述托架的下方收卷所述收卷带以控制所述导正板与所述托块在所述顶梁的侧边竖向活动；定位组件，所述定位组件定位在所述托架侧边以连接所述模板导正组件，所述定位组件包括固定壳和引导壳，所述固定壳固定在所述托架底部，并从所述引导壳下方固定所述引导壳在所述顶梁外侧，以从所述导正板外侧约束引导所述导正板竖向移动。

3、本实用新型的固定壳外壁固定连接有两个对称分布的连接块，所述引导壳固定连接在两个所述连接块之间。

4、本实用新型的转动驱动件固定连接在所述固定壳外壁，所述转动驱动件的输出端转动连接在所述固定壳内部。

5、本实用新型的收卷带的尾端固定连接在所述转动驱动件的输出端，所述导正板固定连接在所述收卷带的头端，所述托块固定连接在所述导正板内侧壁。

6、本实用新型的导正板插接在所述引导壳内侧，所述导正板的内侧壁接触所述顶梁对应端部。

7、本实用新型的顶梁对应所述导正板的端部开设有引导槽，所述托块插接在所述引导槽内部。

8、本实用新型的固定壳内部固定连接有弧板，所述收卷带的外侧壁贴紧所述弧板内壁。

9、1、本实用新型通过支撑柱将托架、顶梁、模板导正组件和定位组件一起定位在楼层上的楼板安装区域，顶梁对齐安装区域的底部位置，导正板和托块向上伸至安装区域的上方位置，导正板在装配式叠合楼板下降的过程中贴紧楼板对应的侧边，托块的顶部托住楼板的底部，以有效地在安装区域对接下降的装配式叠合楼板，楼板在下降过程中，导正板和托块跟随楼板一起向下移动，楼层内设置的多个支撑装置能够有效地从楼板的四侧边同时进行楼板在顶梁上方的导正与拼接对位作业，以有效地进行装配式叠合楼板向顶梁上的导正与竖直对齐引导作业，让装配式叠合楼板稳定地对齐定位在顶梁上，提高装配式叠合楼板定位安装和支撑的稳定性。

10、2、本实用新型中，导正板和托块能够向下移动到安装区域的下方位置，分离导正板、托块与装配式叠合楼板，并将导正板和托块收入到顶梁的侧边位置，让装置整体保持在从下方支撑楼板的状态，以便于进行楼板后续的固定作业，顶梁通过支撑柱能够带着模板导正组件与定位组件一起在楼板的下方竖向移动，以便于将装置整体在楼板下方的拆除，能够便利地进行装置整体在楼板下方的导正、拼接对位、支撑与拆除作业，提高作业效率。

11、该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。

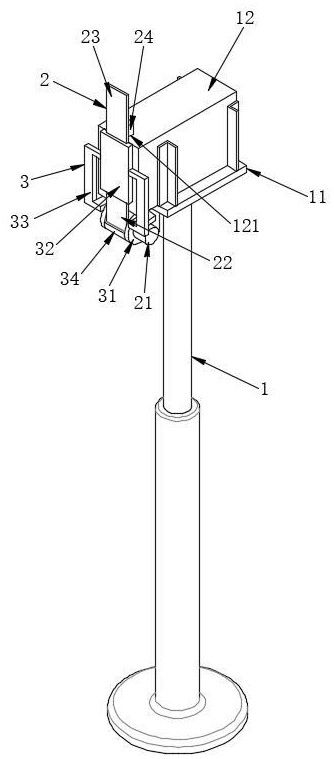

1.一种装配式叠合楼板快拆支撑结构，包括支撑柱（1），所述支撑柱（1）顶端固定连接有托架（11），所述托架（11）顶部卡合连接有顶梁（12），其特征在于：还包括模板导正组件（2），所述模板导正组件（2）包括转动驱动件（21）、收卷带（22）、导正板（23）和托块（24），所述转动驱动件（21）在所述托架（11）的下方收卷所述收卷带（22）以控制所述导正板（23）与所述托块（24）在所述顶梁（12）的侧边竖向活动；

2.根据权利要求1所述的一种装配式叠合楼板快拆支撑结构，其特征在于：所述固定壳（31）固定连接在所述托架（11）底部，所述固定壳（31）外壁固定连接有两个对称分布的连接块（33），所述引导壳（32）固定连接在两个所述连接块（33）之间。

3.根据权利要求1所述的一种装配式叠合楼板快拆支撑结构，其特征在于：所述转动驱动件（21）固定连接在所述固定壳（31）外壁，所述转动驱动件（21）的输出端转动连接在所述固定壳（31）内部。

4.根据权利要求1所述的一种装配式叠合楼板快拆支撑结构，其特征在于：所述收卷带（22）的尾端固定连接在所述转动驱动件（21）的输出端，所述导正板（23）固定连接在所述收卷带（22）的头端，所述托块（24）固定连接在所述导正板（23）内侧壁。

5.根据权利要求1所述的一种装配式叠合楼板快拆支撑结构，其特征在于：所述导正板（23）插接在所述引导壳（32）内侧，所述导正板（23）的内侧壁接触所述顶梁（12）对应端部。

6.根据权利要求1所述的一种装配式叠合楼板快拆支撑结构，其特征在于：所述顶梁（12）对应所述导正板（23）的端部开设有引导槽（121），所述托块（24）插接在所述引导槽（121）内部。

7.根据权利要求1所述的一种装配式叠合楼板快拆支撑结构，其特征在于：所述固定壳（31）内部固定连接有弧板（34），所述收卷带（22）的外侧壁贴紧所述弧板（34）内壁。
