一种机加工作业防护护栏的制作方法

本技术涉及防护护栏，特别是涉及一种机加工作业防护护栏。

背景技术：

1、防护护栏，又称安全护栏，是工业生产和公共环境中广泛使用的一种隔离与防护设施，其主要功能是通过物理屏障的形式，划定安全区域、隔离危险源、防止人员意外进入高风险空间或阻挡飞溅物，从而保障人员安全与设备正常运行。

2、在机加工自动化生产线中，工业机器人与数控机床协同作业，其工作区域对人员构成碰撞、夹伤等重大安全风险，为解决此问题，目前普遍采用两种方式，一是设置固定的金属防护栏，实现硬性物理隔离；二是使用可移动的栅栏或网栏，在需要检修时由人工移开，然而，这些方案均存在明显缺陷，固定式防护栏虽坚固，但严重阻碍了工作人员在日常维护、调试时进出工作区，灵活性极差，影响生产效率，而普通的移动护栏仅能提供基础的隔离功能，无法与生产线的控制系统进行联锁，这导致在护栏被意外或未授权打开时，危险区域内的机床与机器人仍可能保持运行状态，存在极高的安全盲区，无法从本质上保障人员安全。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供一种机加工作业防护护栏。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种机加工作业防护护栏，包括固定架和组合架，所述固定架设置有两个，所述固定架的两侧之间固定连接有防护网，所述组合架设置于固定架的一侧，所述固定架和组合架的一侧设置有滑动组件，所述滑动组件包括滑动套和延伸网，所述滑动套固定连接于固定架和组合架的一侧，所述滑动套设置有两个，所述延伸网放置于两个滑动套之间，所述滑动套内腔的两侧均开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块与相近一侧的延伸网固定连接。

3、作为本实用新型的一种优选技术方案，所述延伸网远离组合架的两侧之间设置有转动组件，所述转动组件包括转动杆，所述转动杆转动连接于延伸网远离组合架的两侧之间，所述转动杆的表面固定连接有关闭门。

4、作为本实用新型的一种优选技术方案，所述关闭门远离组合架的两侧之间设置有关闭组件，所述关闭组件包括关闭架、电磁锁和推动板，所述关闭架设置于关闭门远离组合架的两侧之间，所述关闭门的一侧固定连接有电磁锁。

5、作为本实用新型的一种优选技术方案，所述关闭架的顶部固定连接有电动伸缩杆，所述电动伸缩杆远离关闭架的一侧固定连接有橡胶垫，所述推动板固定连接于关闭门的顶部。

6、作为本实用新型的一种优选技术方案，所述关闭门的顶部设置有提醒组件，所述提醒组件包括传感器和警报器，所述传感器固定连接于延伸网的表面，所述警报器固定连接于延伸网的顶部，所述传感器用于控制警报器与电磁锁。

7、与现有技术相比，本实用新型能达到的有益效果是：

8、本实用新型通过滑动组件与安全联锁组件的协同设置，实现了物理隔离与设备运行状态的强制联动，该设计利用所述滑动套、滑槽与滑块使延伸网和关闭门可轻便移动，并以关闭门的物理开闭状态作为核心安全信号，当关闭门闭合时，电磁锁将其锁定，同时接近开关检测到，到位信号并发送至外部控制系统，允许设备运行，一旦关闭门被打开，此联锁即刻解除，从控制系统层面剥夺危险设备的运行条件，从根本上杜绝了因人员误入而引发的安全事故，实现了本质安全。

9、本实用新型通过滑动组件与固定结构的配合，在确保灵活性的同时达成了极高的运动稳定性，该设计利用所述固定架与组合架通过护栏横撑构成刚性框架，为滑动套和延伸网的滑动提供了精确的导向基准，这一结构有效保证了延伸网在滑槽与滑块配合下的移动轨迹始终顺直，消除了因框架变形或精度不足导致的卡滞、振动与额外磨损，使得护栏的开合操作既轻松高效，又显著提升了整个防护系统在频繁使用下的耐久性与可靠性。

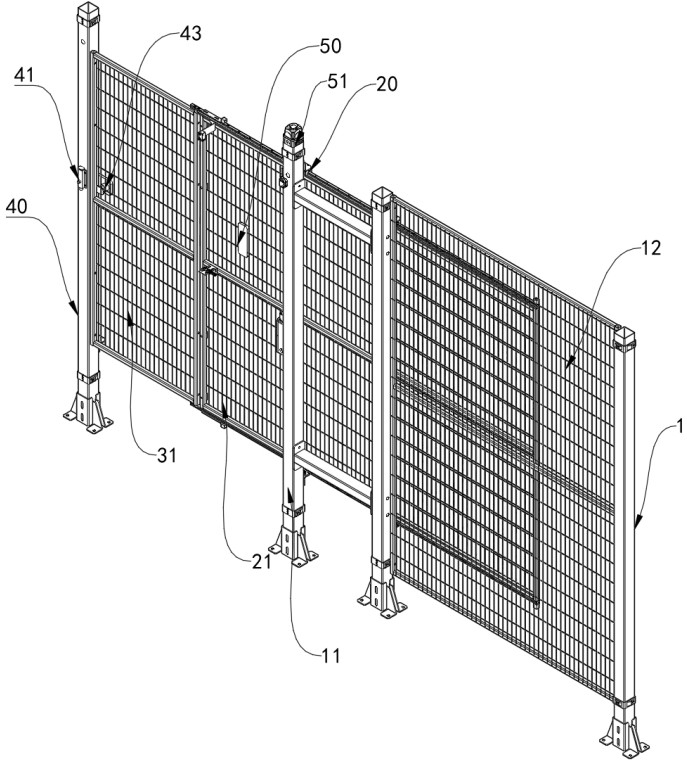

1.一种机加工作业防护护栏，包括固定架（1）和组合架（11），其特征在于，所述固定架（1）设置有两个，所述固定架（1）的两侧之间固定连接有防护网（12），所述组合架（11）设置于固定架（1）的一侧；

2.根据权利要求1所述的一种机加工作业防护护栏，其特征在于，所述延伸网（21）远离组合架（11）的两侧之间设置有转动组件，所述转动组件包括转动杆（30），所述转动杆（30）转动连接于延伸网（21）远离组合架（11）的两侧之间，所述转动杆（30）的表面固定连接有关闭门（31）。

3.根据权利要求2所述的一种机加工作业防护护栏，其特征在于，所述关闭门（31）远离组合架（11）的两侧之间设置有关闭组件，所述关闭组件包括关闭架（40）、电磁锁（41）和推动板（42），所述关闭架（40）设置于关闭门（31）远离组合架（11）的两侧之间，所述关闭门（31）的一侧固定连接有电磁锁（41）。

4.根据权利要求3所述的一种机加工作业防护护栏，其特征在于，所述关闭架（40）的顶部固定连接有电动伸缩杆（43），所述电动伸缩杆（43）远离关闭架（40）的一侧固定连接有橡胶垫（44），所述推动板（42）固定连接于关闭门（31）的顶部。

5.根据权利要求2所述的一种机加工作业防护护栏，其特征在于，所述关闭门（31）的顶部设置有提醒组件，所述提醒组件包括传感器（50）和警报器（51），所述传感器（50）固定连接于延伸网（21）的表面。

6.根据权利要求5所述的一种机加工作业防护护栏，其特征在于，所述警报器（51）固定连接于延伸网（21）的顶部，所述传感器（50）用于控制警报器（51）与电磁锁（41）。
