一种保温墙板快速定位安装卡具的制作方法

本技术涉及保温墙板安装，特别涉及一种保温墙板快速定位安装卡具。

背景技术：

1、保温墙板是以聚苯板、岩棉等材料为核心保温层，通过复合工艺制成的建筑外墙结构，兼具保温与结构功能，保温墙板定位安装卡具，是建筑施工中用于辅助保温墙板精准定位、临时，永久固定的专用工具，核心作用是解决墙板安装时的位置偏差、拼接缝隙不均、固定不牢固等问题，提升施工效率与墙体最终的保温、结构稳定性，它是保温墙板安装体系中的关键辅助构件，而非承重主体，但直接影响安装质量与后期使用效果。

2、现今的保温墙板快速定位安装卡具基本可以满足人们的使用需求，但是依然存在一些问题，具体问题如下所述：卡具使用时，卡具的支撑效果不够好，可能会出现倾倒的情况。

技术实现思路

1、本实用新型的目的是提供一种保温墙板快速定位安装卡具，用以解决现有的保温墙板快速定位安装卡具支撑效果不够好的缺陷。

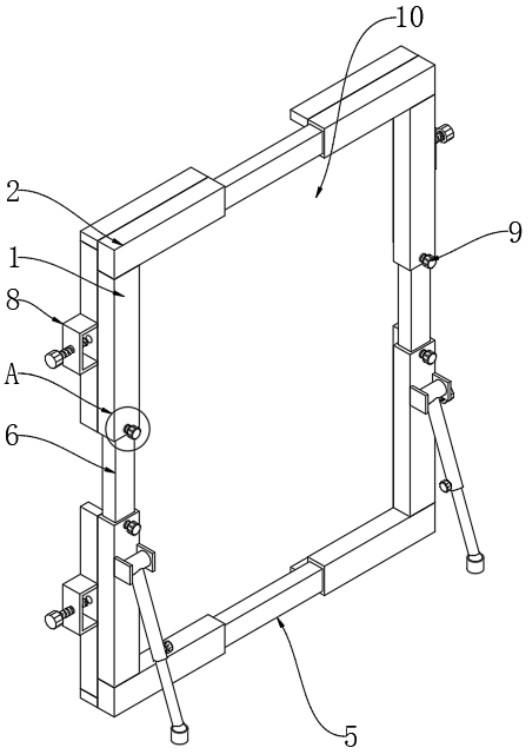

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种保温墙板快速定位安装卡具，包括第二支架；

3、所述第二支架的一侧安装有第一连接杆，所述第二支架的一端安装有底板，所述第二支架的内侧设置有安装槽；

4、所述第二支架的顶端安装有第一支架，所述第一支架的一端安装有侧板，所述第一支架的顶端安装有第二连接杆，所述第一支架的一端安装有支撑结构；

5、所述支撑结构包括安装于第一支架一侧的固定板，所述固定板的内侧安装有转轴，且转轴的底端安装有第一伸缩杆。

6、使用时，首先墙板可以卡入安装槽内部，第一支架可以在第二连接杆顶端和底端滑动来调整卡具的高度，第二支架可以在第一连接杆两侧进行滑动来调整卡具的宽度，需要对第一支架或者第二支架进行固定时，螺纹槽和安装螺丝构成螺纹连接，可以拧紧拧块带动安装螺丝，拧紧安装螺丝就可以对第一支架和第二支架进行固定。

7、进一步的，所述第一支架的一端安装有伸缩结构，所述伸缩结构包括安装有第一支架一端的螺纹槽，且螺纹槽的一端安装有安装螺丝，伸缩结构可以对支架进行固定。

8、进一步的，所述安装螺丝的一端安装有拧块，且拧块关于第一连接杆的中轴线呈对称分布，安装螺丝可以对第一支架和第二支架固定。

9、进一步的，所述侧板的一侧安装有定位结构，且定位结构包括安装于侧板一侧的安装板，所述安装板的中间位置处贯穿有螺纹杆，且螺纹杆的一侧安装有旋转块，所述螺纹杆的另一侧安装有定位块，所述侧板的一侧设置有凹槽，定位结构可以对墙板进行固定。

10、进一步的，所述螺纹杆的外侧壁上均匀设置有外螺纹，所述安装板的内侧壁上均匀设置有与外螺纹相互配合的内螺纹，所述螺纹杆与安装板为螺纹连接，螺纹杆旋转可以带动定位块移动。

11、进一步的，所述第一伸缩杆的底端安装有第二伸缩杆，所述第一伸缩杆的一端安装有固定螺丝，所述第二伸缩杆的底端安装有万向轴，且万向轴的外侧安装有支脚，支脚可以对卡具进行支撑。

12、进一步的，所述第二伸缩杆的外径小于第一伸缩杆的内径，所述第二伸缩杆和第一伸缩杆构成滑动结构，第一伸缩杆可以在第二伸缩杆内部进行滑动。

13、本实用新型提供的保温墙板快速定位安装卡具，其优点在于：使用时，可以通过支撑结构对卡具进行支撑，防止卡具出现倾斜的情况，可以通过伸缩结构调整卡具的高度和宽度，可以通过定位结构对墙板进行定位固定。

14、通过在第一支架的一端安装有固定板，固定板内侧的转轴可以旋转，转轴旋转会带动底端的伸缩杆进行旋转，伸缩杆旋转到一定的角度后，支脚可以通过万向轴旋转调整角度，让支脚可以调整到水平角度后，可以通过支脚和伸缩杆对卡具进行支撑，防止卡具出现倾倒的情况，第二伸缩杆滑动可以调整伸缩杆的长度，让支脚的高度可以调整，方便使用和储存，可以通过拧紧固定螺丝对第二伸缩杆进行固定，以此来达成保温墙板快速定位安装卡具便于支撑的目的。

15、通过在侧板的一侧安装有安装板，安装板和螺纹杆构成螺纹连接，可以拧动旋转块带动螺纹杆旋转，螺纹杆旋转会带动螺纹杆移动，螺纹杆移动就会带动定位块移动，定位块会插入凹槽内部，定位块移动就可以压紧安装槽内部的保温墙，对保温墙进行固定，以此来达成保温墙板快速定位安装卡具便于对保温墙进行定位的目的。

1.一种保温墙板快速定位安装卡具，包括第二支架（2）；

2.根据权利要求1所述的一种保温墙板快速定位安装卡具，其特征在于：所述第一支架（1）的一端安装有伸缩结构（9），所述伸缩结构（9）包括安装有第一支架（1）一端的螺纹槽（902），且螺纹槽（902）的一端安装有安装螺丝（903）。

3.根据权利要求2所述的一种保温墙板快速定位安装卡具，其特征在于：所述安装螺丝（903）的一端安装有拧块（901），且拧块（901）关于第一连接杆（5）的中轴线呈对称分布。

4.根据权利要求1所述的一种保温墙板快速定位安装卡具，其特征在于：所述侧板（3）的一侧安装有定位结构（8），且定位结构（8）包括安装于侧板（3）一侧的安装板（801），所述安装板（801）的中间位置处贯穿有螺纹杆（802），且螺纹杆（802）的一侧安装有旋转块（803），所述螺纹杆（802）的另一侧安装有定位块（804），所述侧板（3）的一侧设置有凹槽（805）。

5.根据权利要求4所述的一种保温墙板快速定位安装卡具，其特征在于：所述螺纹杆（802）的外侧壁上均匀设置有外螺纹，所述安装板（801）的内侧壁上均匀设置有与外螺纹相互配合的内螺纹，所述螺纹杆（802）与安装板（801）为螺纹连接。

6.根据权利要求1所述的一种保温墙板快速定位安装卡具，其特征在于：所述第一伸缩杆（703）的底端安装有第二伸缩杆（704），所述第一伸缩杆（703）的一端安装有固定螺丝（707），所述第二伸缩杆（704）的底端安装有万向轴（706），且万向轴（706）的外侧安装有支脚（705）。

7.根据权利要求6所述的一种保温墙板快速定位安装卡具，其特征在于：所述第二伸缩杆（704）的外径小于第一伸缩杆（703）的内径，所述第二伸缩杆（704）和第一伸缩杆（703）构成滑动结构。
