一种建筑电气施工安装设备的制作方法

本技术涉及建筑电气施工，具体是一种建筑电气施工安装设备。

背景技术：

1、建筑电气施工是建筑工程的重要组成部分，是按设计图纸与行业规范开展管线敷设、电气设备安装等一系列构建建筑电气系统的专业工程活动，为了在建筑高处安装工作设备，这时就要使用到建筑电气施工安装设备了。

2、经查，中国实用新型专利公开了一种建筑电气施工安装设备，其中公开号：cn215760322u，包括设备主体，设置在设备主体顶部的升降单元，以及设置在升降单元升降端的滑移部件；升降单元的升降端设有水平的支撑底板，滑移部件包括轴线水平设置在支撑底板上、且与支撑底板转动配合的丝杆，套接在丝杆上且与丝杆螺纹配合、与支撑底板滑动配合的滑块，与滑块固定相连、底面与支撑底板的顶面滑动配合的支撑顶板，以及控制丝杆转动的电机。本实用新型的有益效果为：本实用新型提供的一种建筑电气施工安装设备结构简单、可以根据需要对待安装电气进行升降及水平滑移、方便转移且省时省力、操作方便作业效率高。

3、但是现在市面上出现的大部分建筑电气施工安装设备使用起来并不是非常便捷，没有为设备结构提供可拆卸的效果，从而在单个零件组损坏时需要对结构整体进行更换或维修，无法快速的替换零件组，降低了设备的使用寿命，也没有提供良好的高度施工高度调节效果，不利于后续工作的快速进行。

4、因此，本实用新型提供一种建筑电气施工安装设备，以解决上述问题。

技术实现思路

1、（一）解决的技术问题

2、本实用新型提供一种建筑电气施工安装设备，旨在解决背景技术中所提出的问题。

3、（二）技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种建筑电气施工安装设备，包括调高框，所述调高框的顶部固定连接有顶电机，所述顶电机的输出轴通过联轴器固定连接有旋转螺纹柱，所述旋转螺纹柱的外壁活动连接有活动块，所述活动块的内部活动连接有限位长柱，所述活动块的内部固定连接有内轴承，所述内轴承的内壁活动连接有贯穿柱，所述贯穿柱的一端固定连接有侧板，所述侧板的一侧固定连接有踏板，所述侧板的一侧安装连接有支撑活轮，所述调高框的一侧固定连接有外延板。

5、所述外延板的一侧活动连接有卡合弧块，所述卡合弧块的一侧固定连接有卡合弹簧，所述卡合弹簧的一端固定连接有插合柱，所述插合柱的一端固定连接有定位板，所述调高框的底部固定连接有t型滑条，可以为设备提供了可拆卸的效果，也为设备提供了工作高度便于调节的效果。

6、作为本申请一种优选的技术方案，所述t型滑条的一侧活动连接有下垫框，且下垫框的长度大于调高框的高度与侧板的高度。

7、作为本申请一种优选的技术方案，所述下垫框的一侧固定连接有侧合页，所述侧合页的一侧固定连接有框门，所述框门的一侧活动连接有锁定螺栓。

8、作为本申请一种优选的技术方案，所述下垫框的一侧活动连接有安装螺栓，所述安装螺栓的外壁活动连接有安装把手。

9、作为本申请一种优选的技术方案，所述活动块的内部与限位长柱的外壁活动连接，且限位长柱的高度与旋转螺纹柱的高度相等。

10、作为本申请一种优选的技术方案，所述贯穿柱的外壁与内轴承的内壁固定连接，且贯穿柱的长度与活动块的长度相等。

11、作为本申请一种优选的技术方案，所述定位板的一侧与插合柱的一端固定连接，所述定位板的底部与下垫框的顶部固定连接，且定位板的长度小于下垫框的宽度。

12、（三）有益效果

13、本实用新型提供一种建筑电气施工安装设备，通过贯穿柱插入内轴承后，再将t型滑条滑入下垫框内，外延板与插合柱接触后使得卡合弧块受压收缩，卡合弧块受压使得内弹簧受压收缩，从而使得卡合弧块缩回至插合柱后再从外延板的另一侧弹出，这便使得调高框及其连接部件得到位置的稳定，顶电机的输出轴工作使得其带动旋转螺纹柱进行转动，旋转螺纹柱的转动使得活动块带动侧板上升至适当高度，拆卸时按压卡合弧块后将调高框从下垫框的一侧滑出，再将两个调高框向两侧抽动便可以脱离贯穿柱及其连接部件，这便为设备提供了可拆卸的效果，也为设备提供了工作高度便于调节的效果；

14、本实用新型提供一种建筑电气施工安装设备，下垫框内部设置有空心区域，锁定螺栓的转动使得框门与下垫框取消锁定，通过侧合页的转动使得框门可以被打开，将拆卸后的零件组可以全部放入下垫框的内部，通过锁定螺栓的转动使得框门可以与下垫框进行闭合锁定，从而可以为设备提供统一的保存空间，方便了结构整体的移动。

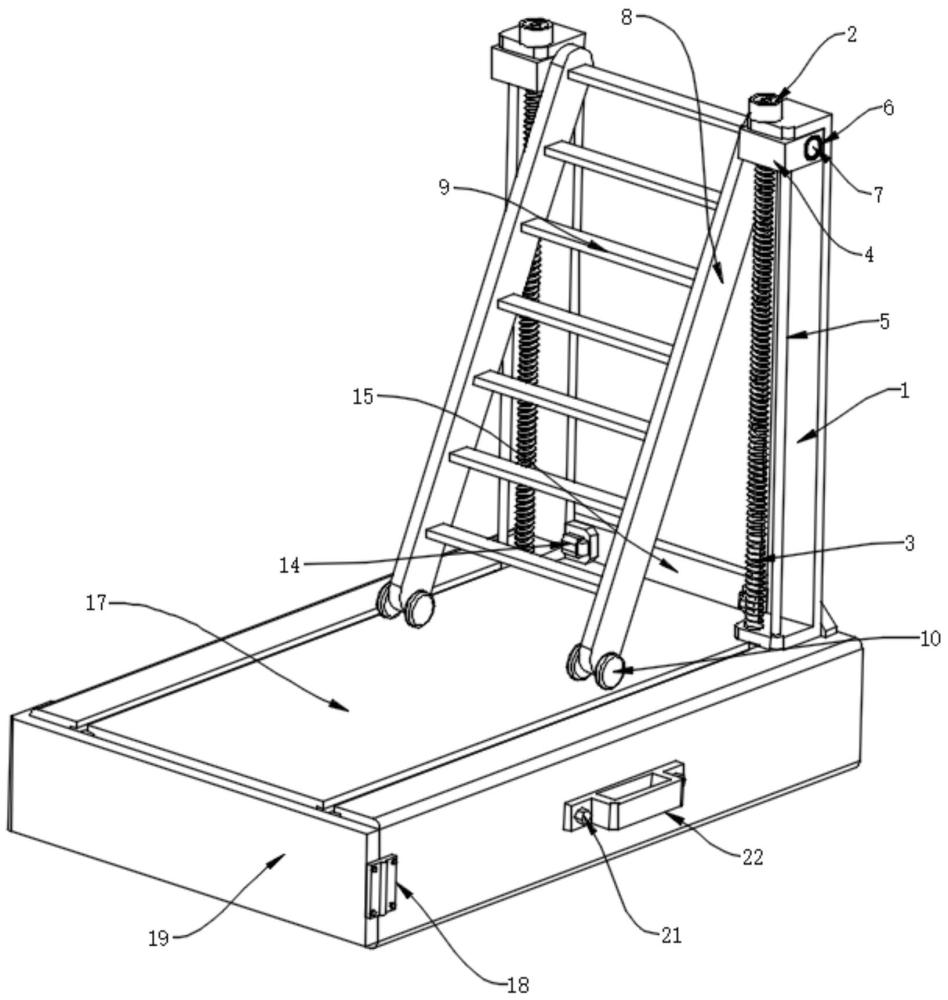

1.一种建筑电气施工安装设备，包括调高框（1），其特征在于：所述调高框（1）的顶部固定连接有顶电机（2），所述顶电机（2）的输出轴通过联轴器固定连接有旋转螺纹柱（3），所述旋转螺纹柱（3）的外壁活动连接有活动块（4），所述活动块（4）的内部活动连接有限位长柱（5），所述活动块（4）的内部固定连接有内轴承（6），所述内轴承（6）的内壁活动连接有贯穿柱（7），所述贯穿柱（7）的一端固定连接有侧板（8），所述侧板（8）的一侧固定连接有踏板（9），所述侧板（8）的一侧安装连接有支撑活轮（10），所述调高框（1）的一侧固定连接有外延板（11）；

2.根据权利要求1所述的一种建筑电气施工安装设备，其特征在于：所述t型滑条（16）的一侧活动连接有下垫框（17），且下垫框（17）的长度大于调高框（1）的高度与侧板（8）的高度。

3.根据权利要求2所述的一种建筑电气施工安装设备，其特征在于：所述下垫框（17）的一侧固定连接有侧合页（18），所述侧合页（18）的一侧固定连接有框门（19），所述框门（19）的一侧活动连接有锁定螺栓（20）。

4.根据权利要求2所述的一种建筑电气施工安装设备，其特征在于：所述下垫框（17）的一侧活动连接有安装螺栓（21），所述安装螺栓（21）的外壁活动连接有安装把手（22）。

5.根据权利要求1所述的一种建筑电气施工安装设备，其特征在于：所述活动块（4）的内部与限位长柱（5）的外壁活动连接，且限位长柱（5）的高度与旋转螺纹柱（3）的高度相等。

6.根据权利要求1所述的一种建筑电气施工安装设备，其特征在于：所述贯穿柱（7）的外壁与内轴承（6）的内壁固定连接，且贯穿柱（7）的长度与活动块（4）的长度相等。

7.根据权利要求1所述的一种建筑电气施工安装设备，其特征在于：所述定位板（15）的一侧与插合柱（14）的一端固定连接，所述定位板（15）的底部与下垫框（17）的顶部固定连接，且定位板（15）的长度小于下垫框（17）的宽度。
