一种建筑砌块成型装置的制作方法

本技术涉及建筑砌块成型，具体的，涉及一种建筑砌块成型装置。

背景技术：

1、在建筑砌块生产领域，成型装置的自动化水平与结构设计直接决定了砌块的密实度、成型效率及产品质量。

2、现有专利权公告号为 cn222021868u 的一种砌块加工成型装置，其通过电机驱动丝杆带动模具箱下移，并利用齿轮齿条机构与摆动板联动，实现砌块成品的自动推离。尽管该装置通过机械结构优化减少了人工取坯的成本，但其依赖模具箱下移与工作台刮擦脱模的方式，容易导致砌块边缘损伤；同时，该专利缺乏对物料的预紧实处理，砌块内部气泡难以排除，影响最终产品的强度和耐久性。

3、然而，该装置主要依赖模具箱下移时与固定工作台的刮擦作用实现脱模，并通过齿轮传动推动砌块脱离。这种机械式脱模机制存在两大核心缺陷：首先，在物料紧实方面，仅依靠自然沉降或简单振动，无法有效排除物料内部的空气，导致成型砌块存在孔隙，直接影响其抗压强度与耐久性；其次，在脱模过程中，刮擦式分离方式对黏性物料适应性差，极易造成砌块表面磨损和棱角破损，不仅增加了废品率，其推板机构的功能单一性也限制了它在压制阶段发挥辅助密实的作用。

技术实现思路

1、本实用新型提出一种建筑砌块成型装置，解决了相关技术中的成品质量不足和废品率高问题。

2、本实用新型的技术方案如下：一种建筑砌块成型装置，包括用于物料送入的送料组件，所述送料组件的一侧用于砌块成型的砌块成型组件；

3、所述砌块成型组件的另一侧设置有用于物料震荡紧实的震荡组件，所述震荡组件的内部设置有用于震荡的震动电机，所述震荡组件的内部设置有用于震动杆伸出的第三气缸。

4、作为本实用新型的一种优选方案，所述震荡组件组件由第二气缸和伸缩框组成，所述第二气缸安装在所述砌块成型组件的一侧，所述伸缩框设置在所述第二气缸的输出端，所述震动电机设置在所述伸缩框的顶部，所述震动电机的输出端安装有震动框，所述震动框与所述伸缩框上共同设置有若干个等距分布的阻尼器。

5、作为本实用新型的一种优选方案，所述第三气缸的安装在所述震动框的顶部，所述第三气缸的输出端安装有连接轴，所述连接轴的底部通过螺栓固定连接有滑动板，所述滑动板的底部设置有若干个阵列等距分布的震动杆；

6、所述滑动板的顶部固定连接有若干个等距分布的限位滑块，所述限位滑块滑动装配在所述震动框的内部。

7、作为本实用新型的一种优选方案，所述送料组件由支撑框和收料框组成，所述支撑框设置在所述送料组件的外周面上，所述支撑框的一侧安装有第一气缸，所述收料框设置在所述第一气缸的输出端，所述收料框的底部设置有接料盘。

8、作为本实用新型的一种优选方案，所述砌块成型组件由压盘和砌块模具组成，所述砌块模具滑动装配在所述砌块成型组件的底部，所述压盘滑动装配在所述砌块模具的顶部。

9、作为本实用新型的一种优选方案，所述砌块成型组件的顶部安装有液压缸，所述压盘安装在所述液压缸的输出端，所述压盘的顶部固定连接有若干个等距分布的限位杆，所述限位杆滑动装配在所述砌块成型组件的内部，所述压盘的底部固定连接有与震动杆数量相当的砌块压块。

10、作为本实用新型的一种优选方案，所述砌块成型组件的底部两侧均设置有高度调节气缸，所述高度调节气缸的输出端安装有连接板，所述砌块模具同时安装在两个所述连接板的一侧，所述砌块模具的底部固定连接有若干个等距分布的限位轴，所述限位轴滑动装配在所述砌块成型组件的内部。

11、作为本实用新型的一种优选方案，所述砌块成型组件的底部设置有承压底座，所述承压底座的内部设置有贯穿所述承压底座的输送带，所述承压底座和输送带上设置有可提取的砌块放置板。

12、本实用新型的工作原理及有益效果为：

13、1、本实用新型通过震荡组件中的震动杆与震动电机等结构的设置，当第三气缸驱动震动杆插入模具内部后，震动电机产生的高频振动通过滑动板直接传递至物料核心区域，有效排除内部气泡，使物料分布更均匀，同时压盘底部的砌块压块与模具型腔配合，在液压缸驱动下对物料施加均衡压力，确保砌块内部结构致密，提升了砌块的抗压强度与整体质量。

14、2、本实用新型通过高度调节气缸与限位轴等结构的设置，高度调节气缸通过连接板带动砌块模具沿限位轴垂直下移，避免了传统刮擦式脱模对坯体的损伤，配合送料组件中收料框与接料盘的布料系统，确保物料填充均匀一致，降低了生产过程中的废品率。

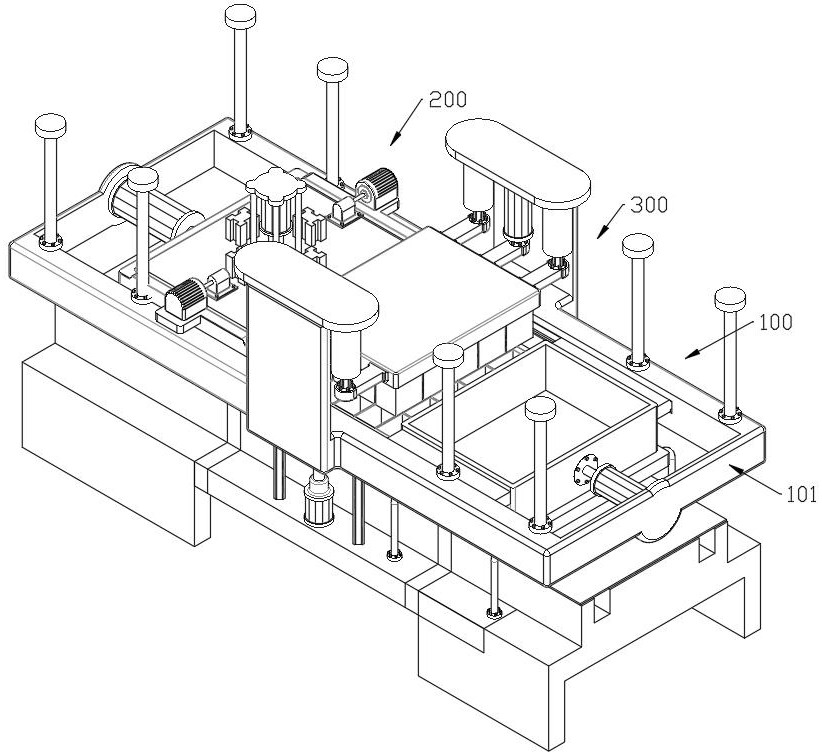

1.一种建筑砌块成型装置，包括用于物料送入的送料组件（100），所述送料组件（100）的一侧用于砌块成型的砌块成型组件（300），其特征在于；

2.根据权利要求1所述的一种建筑砌块成型装置，其特征在于，所述震荡组件（200）组件由第二气缸（201）和伸缩框（202）组成，所述第二气缸（201）安装在所述砌块成型组件（300）的一侧，所述伸缩框（202）设置在所述第二气缸（201）的输出端，所述震动电机（203）设置在所述伸缩框（202）的顶部，所述震动电机（203）的输出端安装有震动框（204），所述震动框（204）与所述伸缩框（202）上共同设置有若干个等距分布的阻尼器（205）。

3.根据权利要求2所述的一种建筑砌块成型装置，其特征在于，所述第三气缸（206）的安装在所述震动框（204）的顶部，所述第三气缸（206）的输出端安装有连接轴（207），所述连接轴（207）的底部通过螺栓固定连接有滑动板（208），所述滑动板（208）的底部设置有若干个阵列等距分布的震动杆（210）；

4.根据权利要求1所述的一种建筑砌块成型装置，其特征在于，所述送料组件（100）由支撑框（101）和收料框（104）组成，所述支撑框（101）设置在所述送料组件（100）的外周面上，所述支撑框（101）的一侧安装有第一气缸（103），所述收料框（104）设置在所述第一气缸（103）的输出端，所述收料框（104）的底部设置有接料盘（102）。

5.根据权利要求3所述的一种建筑砌块成型装置，其特征在于，所述砌块成型组件（300）由压盘（302）和砌块模具（308）组成，所述砌块模具（308）滑动装配在所述砌块成型组件（300）的底部，所述压盘（302）滑动装配在所述砌块模具（308）的顶部。

6.根据权利要求5所述的一种建筑砌块成型装置，其特征在于，所述砌块成型组件（300）的顶部安装有液压缸（301），所述压盘（302）安装在所述液压缸（301）的输出端，所述压盘（302）的顶部固定连接有若干个等距分布的限位杆（303），所述限位杆（303）滑动装配在所述砌块成型组件（300）的内部，所述压盘（302）的底部固定连接有与震动杆（210）数量相当的砌块压块（304）。

7.根据权利要求5所述的一种建筑砌块成型装置，其特征在于，所述砌块成型组件（300）的底部两侧均设置有高度调节气缸（305），所述高度调节气缸（305）的输出端安装有连接板（306），所述砌块模具（308）同时安装在两个所述连接板（306）的一侧，所述砌块模具（308）的底部固定连接有若干个等距分布的限位轴（307），所述限位轴（307）滑动装配在所述砌块成型组件（300）的内部。

8.根据权利要求5所述的一种建筑砌块成型装置，其特征在于，所述砌块成型组件（300）的底部设置有承压底座（309），所述承压底座（309）的内部设置有贯穿所述承压底座（309）的输送带（310），所述承压底座（309）和输送带（310）上设置有可提取的砌块放置板（311）。
