一种ALC预制内隔墙与混凝土梁的连接装置的制作方法

本技术属于alc预制墙体连接，具体涉及一种alc预制内隔墙与混凝土梁的连接装置。

背景技术：

1、alc墙板全称为蒸压加气混凝土板，具有质量轻、防火、保温隔热、节能环保、易切割、施工速度快、免砂浆抹灰等优点，符合绿色建筑的要求，多用于建筑室内隔墙。

2、但alc预制墙体与混凝土梁的连接一直是行业内的难点，现有的专利号为cn219196297u的一种alc墙板与钢筋混凝土梁的连接结构，通过框架模板机构、板侧连接机构和顶缝衔接机构，实现alc墙板与钢筋混凝土梁的连接，但其方式略有不足，一方面，需要现场进行混泥土浇筑，操作复杂，工期长；另一方面，alc墙板仅能位于钢筋混凝土梁的正下方，而非一侧面齐平。

3、因此，需要一种alc预制内隔墙与混凝土梁的连接装置，能够使得alc墙板与混凝土梁的一侧面齐平，且能够适应不同厚度的alc预制内隔墙与混凝土梁的连接需求。

技术实现思路

1、本实用新型所要解决的技术问题在于针对上述现有技术中的不足，提供一种alc预制内隔墙与混凝土梁的连接装置，其结构简单，设计合理，通过设置连接构件，不仅能够使得alc内隔墙与混凝土梁的一侧面齐平，还能够根据alc内隔墙的厚度调整限位件与连接件之间的距离，从而实现不同厚度的alc内隔墙与混凝土梁的连接，灵活性、实用性强，适用范围广。

2、为解决上述技术问题，本实用新型采用的技术方案是：一种alc预制内隔墙与混凝土梁的连接装置，包括设置在混凝土梁与alc内隔墙之间的连接构件，所述连接构件通过第一螺栓与所述混凝土梁固定连接，所述连接构件通过第二螺栓与所述alc内隔墙固定连接；

3、所述连接构件包括连接件和设置在所述连接件上的限位件，所述连接件包括第一连接部、第二连接部和延长部，所述第二连接部的中部与所述第一连接部的一端连接，所述延长部与所述第一连接部的另一端连接且向混凝土梁的方向延伸，所述限位件包括限位板和多个设置在所述限位板上的l型卡件，所述第一连接部上靠近alc内隔墙的一面上开设有供所述l型卡件卡接的限位槽。

4、进一步地，所述限位槽内平行布设有多个隔板，所述限位槽的开口处沿所述隔板的延伸方向布设有多个平板，相邻两个所述平板之间的距离与所述l型卡件的长度相适应。

5、进一步地，多个所述l型卡件沿所述限位板的延伸方向布设，且所述l型卡件远离所述限位件的一边与所述限位件相平行；

6、所述限位板的延伸方向和所述隔板的延伸方向均与混凝土梁的长度方向相同。

7、进一步地，所述第一连接部上开设有与第一螺栓的螺母相适应的第一凹槽，所述第二连接部上开设有与第一螺栓的螺母相适应的第二凹槽和与第二螺栓的螺母相适应的第三凹槽，所述延长部上开设有与第一螺栓的螺母相适应的第四凹槽。

8、进一步地，所述限位板上开设有与第二螺栓的螺母相适应的第五凹槽。

9、本实用新型与现有技术相比具有以下优点：

10、1、本实用新型操作简便、快捷，通过设置连接构件，便于实现alc内隔墙与混凝土梁连接的同时，使得alc内隔墙与混凝土梁的一侧面齐平，从而满足墙面美观等需求，实用性强。

11、2、本实用新型通过设置限位件，便于在固定连接件后，将alc内隔墙卡接在限位件与连接件之间，操作便捷；通过设置l型卡件和限位槽，便于将限位件卡接在连接件的不同位置上，从而适应不同厚度的alc内隔墙，适用范围广，便于推广使用。

12、综上所述，本实用新型结构简单，设计合理，通过设置连接构件，不仅能够使得alc内隔墙与混凝土梁的一侧面齐平，还能够根据alc内隔墙的厚度调整限位件与连接件之间的距离，从而实现不同厚度的alc内隔墙与混凝土梁的连接，灵活性、实用性强，适用范围广。

13、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

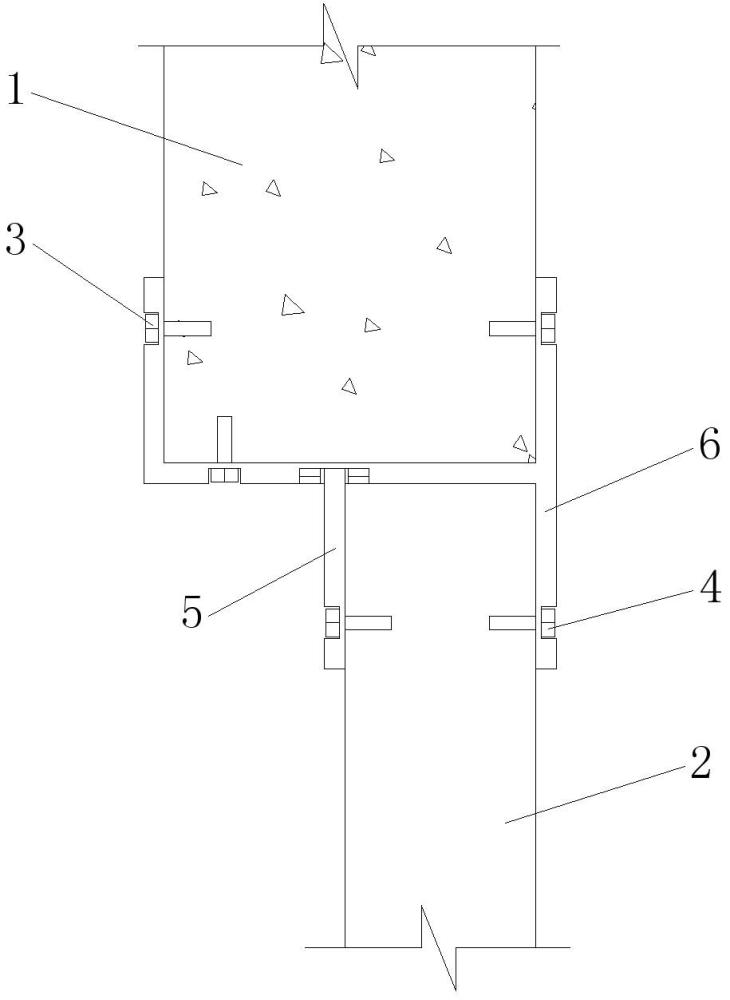

1.一种alc预制内隔墙与混凝土梁的连接装置，其特征在于：包括设置在混凝土梁（1）与alc内隔墙（2）之间的连接构件，所述连接构件通过第一螺栓（3）与所述混凝土梁（1）固定连接，所述连接构件通过第二螺栓（4）与所述alc内隔墙（2）固定连接；

2.根据权利要求1所述的一种alc预制内隔墙与混凝土梁的连接装置，其特征在于：所述限位槽（56）内平行布设有多个隔板（55），所述限位槽（56）的开口处沿所述隔板（55）的延伸方向布设有多个平板（54），相邻两个所述平板（54）之间的距离与所述l型卡件（52）的长度相适应。

3.根据权利要求2所述的一种alc预制内隔墙与混凝土梁的连接装置，其特征在于：多个所述l型卡件（52）沿所述限位板（51）的延伸方向布设，且所述l型卡件（52）远离所述限位件（5）的一边与所述限位件（5）相平行；

4.根据权利要求1所述的一种alc预制内隔墙与混凝土梁的连接装置，其特征在于：所述第一连接部（61）上开设有与第一螺栓（3）的螺母相适应的第一凹槽（64），所述第二连接部（62）上开设有与第一螺栓（3）的螺母相适应的第二凹槽（65）和与第二螺栓（4）的螺母相适应的第三凹槽（66），所述延长部（63）上开设有与第一螺栓（3）的螺母相适应的第四凹槽（67）。

5.根据权利要求1所述的一种alc预制内隔墙与混凝土梁的连接装置，其特征在于：所述限位板（51）上开设有与第二螺栓（4）的螺母相适应的第五凹槽（53）。
