一种用于屋面安装的楼梯吸盘支架的制作方法

本技术涉及楼梯吸盘支架，具体为一种用于屋面安装的楼梯吸盘支架。

背景技术：

1、在建筑施工及屋面维护作业中，屋面楼梯作为通行设施，其安装稳定性与施工便捷性直接影响作业效率及人员安全，目前，现有屋面楼梯的安装方式主要依赖传统的螺栓锚固、现场焊接或简易支架搭接等形式，存在一些缺点：

2、首先，传统螺栓锚固方式需在屋面结构上预先钻孔，不仅会破坏屋面原有防水层及结构完整性，易引发渗漏隐患，且钻孔位置一旦确定便难以调整；其次，现场焊接的固定方式施工流程复杂，且焊接后的支架无法重复拆卸利用；而若是采用简易的支架搭接则缺乏专用的锁紧与防滑结构，仅通过单一支撑点或捆绑方式固定，面对屋面可能存在的不平整面时，难以实现楼梯的准确定位，且楼梯与支架之间易发生相对滑动，同时现有安装方式缺乏便捷的高度调节机构，当屋面厚度或楼梯规格存在差异时，需额外加工适配部件。

3、为此，我们设计了一种用于屋面安装的楼梯吸盘支架用来解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种用于屋面安装的楼梯吸盘支架，以解决上述背景技术中提出的问题。

2、为解决上述技术问题，本实用新型提供的一种用于屋面安装的楼梯吸盘支架，包括上抱箍、下抱箍、电动吸盘、防滑垫、圆头内六角螺丝、牙杆、夹板、蝶型螺母、六角螺母，和楼梯；所述上抱箍与下抱箍通过圆头内六角螺丝可拆卸固定，上抱箍与下抱箍相对内侧夹设防滑垫，共同抱紧电动吸盘的手柄以实现抱箍与吸盘的稳固连接；所述夹板分为上下两组，楼梯两侧两端对应置于上下两组夹板之间，牙杆纵向贯穿夹板，六角螺母螺纹套设于牙杆上用于调节上下夹板间距以适配楼梯厚度，蝶型螺母螺纹连接于牙杆端部用于锁紧夹板与楼梯；所述电动吸盘用于吸附屋面平整平面。

3、进一步地，所述防滑垫分别贴合上抱箍内壁和下抱箍内壁，且与电动吸盘手柄外壁紧密贴合。

4、进一步地，所述圆头内六角螺丝至少设有两个，且两个圆头内六角螺丝沿上抱箍与下抱箍的对接边缘对称分布。

5、进一步地，所述牙杆与下侧夹板固定连接，牙杆的上端贯穿上侧夹板，六角螺母位于上侧夹板上方的牙杆上。

6、进一步地，所述电动吸盘为真空电动吸盘，所述电动吸盘吸附面设有密封垫圈。

7、进一步地，所述夹板采用金属材质制成，所述夹板与楼梯接触的一侧设有防滑凸纹。

8、进一步地，所述蝶型螺母的握持部设有防滑纹路，且与牙杆的螺纹适配用于锁紧。

9、进一步地，所述上抱箍与下抱箍均为弧形结构，弧度与电动吸盘手柄的外周弧度适配。

10、与现有技术相比，本实用新型的有益效果是

11、1、抱箍通过对称分布的螺丝可拆卸固定，防滑垫紧密贴合抱箍与吸盘手柄增大摩擦力，夹板通过牙杆贯穿，六角螺母调节间距适配楼梯厚度，蝶型螺母手动锁紧，最终实现电动吸盘与抱箍、楼梯与夹板的双重稳固连接，有效防止相对滑动，适配不同规格楼梯安装需求。

12、2、将整体结构吊运至清理后的屋面预定位置，使电动吸盘吸附面与屋面平整平面贴合，启动吸气功能产生真空吸附力，密封垫圈填充微小间隙增强密封性，无需在屋面钻孔即可牢牢固定整体支架，既保护屋面原有防水层及结构完整性，又实现支架的定位。

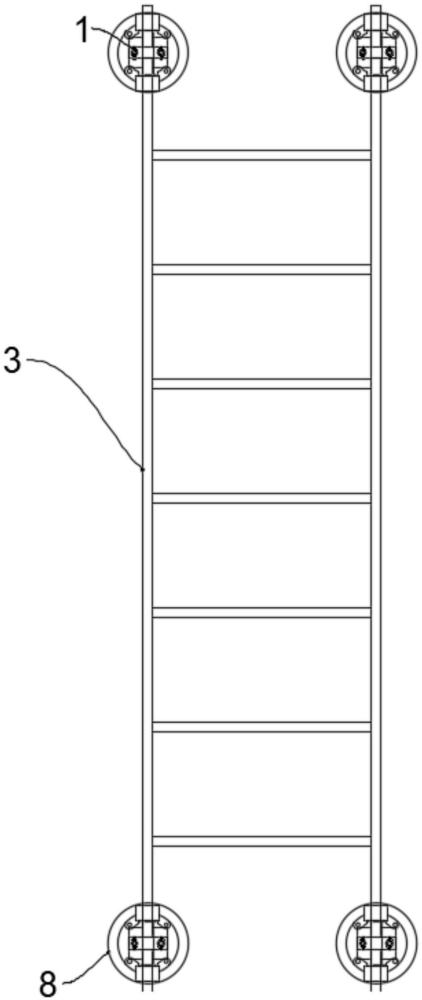

1.一种用于屋面安装的楼梯吸盘支架，其特征在于：包括上抱箍（4）、下抱箍（7）、电动吸盘（8）、防滑垫（5）、圆头内六角螺丝（6）、牙杆（2）、夹板（9）、蝶型螺母（1）、六角螺母（10），和楼梯（3）；

2.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述防滑垫（5）分别贴合上抱箍（4）内壁和下抱箍（7）内壁，且与电动吸盘（8）手柄外壁紧密贴合。

3.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述圆头内六角螺丝（6）至少设有两个，且两个圆头内六角螺丝（6）沿上抱箍（4）与下抱箍（7）的对接边缘对称分布。

4.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述牙杆（2）与下侧夹板（9）固定连接，牙杆（2）的上端贯穿上侧夹板（9），六角螺母（10）位于上侧夹板（9）上方的牙杆（2）上。

5.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述电动吸盘（8）为真空电动吸盘，所述电动吸盘（8）吸附面设有密封垫圈。

6.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述夹板（9）采用金属材质制成，所述夹板（9）与楼梯（3）接触的一侧设有防滑凸纹。

7.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述蝶型螺母（1）的握持部设有防滑纹路，且与牙杆（2）的螺纹适配用于锁紧。

8.如权利要求1所述的一种用于屋面安装的楼梯吸盘支架，其特征在于：所述上抱箍（4）与下抱箍（7）均为弧形结构，弧度与电动吸盘（8）手柄的外周弧度适配。
