一种大跨度PE膜外拉索安装结构及方法与流程

本发明涉及大跨度pe膜结构施工，尤其涉及一种大跨度pe膜外拉索安装结构及方法。

背景技术：

1、在工业领域，工业堆场大棚正面临革新，将原有的螺栓球网架结构更迭为新型pe膜结构。pe膜为该结构的主要设备。安装时，由于膜为高分子材料，与原来的彩钢瓦结构截然不同。为了达到抗风、抗雨、抗雪的目的，在pe膜安装完成后需要增加钢拉索，并且需要保证安装过程中膜结构不被钢拉索损伤。目前的方法是将钢拉索加防护套，使用大型吊车进行作业，基本上使用150吨以上履带吊加副臂作业。高空作业多，成本大，施工效率低，且容易对pe膜造成损伤。

2、因此，亟需一种无需大型吊车高空作业、能够利用现有安装管进行导向和承载、便于外拉索连续铺设并可回收施工车架的大跨度pe膜外拉索安装结构及方法。

技术实现思路

1、本发明的目的在于提供一种大跨度pe膜外拉索安装结构及方法，以解决现有技术中采用大型吊车高空作业导致成本高、效率低、易损伤pe膜等问题。

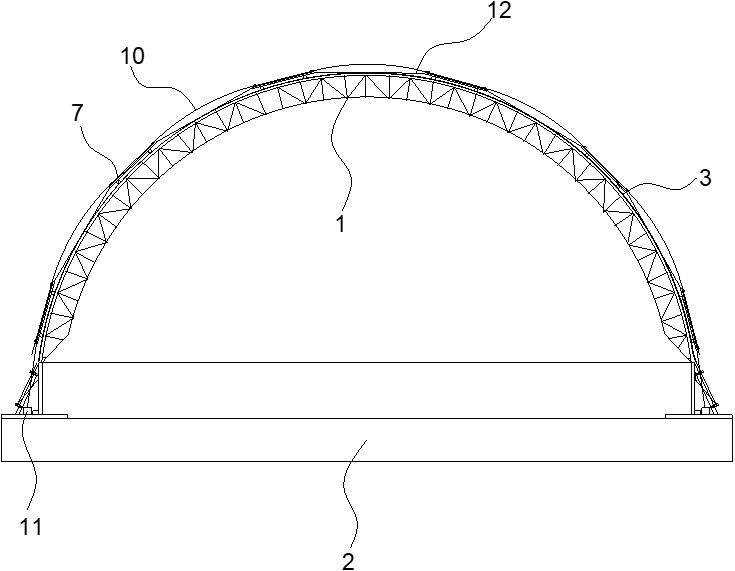

2、本发明解决其技术问题所采用的技术方案是一种大跨度pe膜外拉索安装结构，包括间隔同轴设置的多个框架本体，多个所述框架本体设置在地面基础上，每个所述框架本体的外侧均设置有两个安装管，每个所述框架本体上的两个安装管上设置有开口相背的安装口，相邻两个框架本体之间设置有pe膜，所述pe膜的端部设置有膜拉索，所述膜拉索设置在安装管的内腔之中；相邻两个所述框架本体之间设置有多个移动车架，所述移动车架的底端设置有与安装管配合使用的行走机构，所述移动车架的中部设置有安装座，所述安装座上设置有外拉索，所述地面基础上设置有牵引机构，所述牵引机构设置为两个，分别位于框架本体的两端，所述牵引机构的输出端设置有拉绳，所述拉绳依次连接移动车架。

3、进一步，所述安装座包括底座，所述底座上设置有相对的固定板，所述固定板之间转动设置有销轴，所述销轴的中部设置有安装筒，所述外拉索设置在安装筒内。

4、进一步，所述移动车架包括相对的两根第一横梁，所述第一横梁的端部通过第二横梁连接，两根所述第一横梁的中部设置有连接杆。

5、进一步，所述第一横梁包括多根连杆，所述连杆首尾相连，所述安装座设置在第一横梁的中间位置。

6、进一步，所述行走机构包括u型支座，所述u型支座内转动设置有导向轮。

7、进一步，所述牵引机构为卷扬机。

8、一种大跨度pe膜外拉索安装方法，采用一种大跨度pe膜外拉索安装结构，包括如下步骤：

9、s1：将牵引机构固定在地面基础上，计算拉绳长度；根据外拉索的铺设长度确定移动车架的数量，并将拉绳固定在移动车架上，同时将拉绳的端部固定在牵引机构上；

10、s2：将位于端部的移动车架放至安装管上，并将外拉索安装在移动车架的安装座上；

11、s3：调整牵引机构，使拉绳张紧，随后拉动移动车架沿安装管移动，在拉动过程中依次将剩余的移动车架放置在安装管上，同时将外拉索固定在移动车架上，直到将外拉索铺设完成；

12、s4：解除外拉索与安装座的连接状态，随后牵引机构反向旋转，将移动车架回收。

13、本发明的有益效果是：本发明利用框架本体外侧已有的安装管作为移动车架的行走轨道，无需搭设大型吊车作业平台，减少高空作业，降低施工成本和安全风险。移动车架沿安装管移动，外拉索通过安装座支撑和牵引，避免外拉索直接摩擦或损伤pe膜，保证膜结构完整性。通过两个牵引机构和拉绳依次连接多个移动车架，可实现外拉索的连续、快速铺设，并在施工完成后反向回收移动车架，便于重复利用。

1.一种大跨度pe膜外拉索安装结构，包括间隔同轴设置的多个框架本体（1），多个所述框架本体（1）设置在地面基础（2）上，每个所述框架本体（1）的外侧均设置有两个安装管（3），每个所述框架本体（1）上的两个安装管（3）上设置有开口相背的安装口（4），相邻两个框架本体（1）之间设置有pe膜（5），所述pe膜（5）的端部设置有膜拉索（6），所述膜拉索（6）设置在安装管（3）的内腔之中；其特征在于：相邻两个所述框架本体（1）之间设置有多个移动车架（7），所述移动车架（7）的底端设置有与安装管（3）配合使用的行走机构（8），所述移动车架（7）的中部设置有安装座（9），所述安装座（9）上设置有外拉索（10），所述地面基础（2）上设置有牵引机构（11），所述牵引机构（11）设置为两个，分别位于框架本体（1）的两端，所述牵引机构（11）的输出端设置有拉绳（12），所述拉绳（12）依次连接移动车架（7）。

2.如权利要求1所述的一种大跨度pe膜外拉索安装结构，其特征在于：所述安装座（9）包括底座（901），所述底座（901）上设置有相对的固定板（902），所述固定板（902）之间转动设置有销轴（903），所述销轴（903）的中部设置有安装筒（904），所述外拉索（10）设置在安装筒（904）内。

3.如权利要求1所述的一种大跨度pe膜外拉索安装结构，其特征在于：所述移动车架（7）包括相对的两根第一横梁（701），所述第一横梁（701）的端部通过第二横梁（702）连接，两根所述第一横梁（701）的中部设置有连接杆（703）。

4.如权利要求3所述的一种大跨度pe膜外拉索安装结构，其特征在于：所述第一横梁（701）包括多根连杆（704），所述连杆（704）首尾相连，所述安装座（9）设置在第一横梁（701）的中间位置。

5.如权利要求1所述的一种大跨度pe膜外拉索安装结构，其特征在于：所述行走机构（8）包括u型支座（801），所述u型支座（801）内转动设置有导向轮（802）。

6.如权利要求1所述的一种大跨度pe膜外拉索安装结构，其特征在于：所述牵引机构（11）为卷扬机。

7.一种大跨度pe膜外拉索安装方法，采用如权利要求1-6任一项所述的一种大跨度pe膜外拉索安装结构，其特征在于，包括如下步骤：
