一种墙板连接结构的制作方法

本技术涉及建筑装修，具体涉及一种墙板连接结构。

背景技术：

1、目前的室内装修施工过程，可以在墙面上安装墙板来保持美观，目前的墙板连接方式，如cn212613466u中公开的墙板连接件，包括第一构件和第二构件，所述第二构件包括直板状的连接板，连接板的两侧部均形成有向墙板内侧弯折的折边，同时在墙板上设置有相应的安装槽进行配接。此类连接方式，连接件位于墙板外部，无法保持美观，且安装不够便捷，且适用于单板结构，无法针对蜂窝板进行有效美观的安装。

技术实现思路

1、本实用新型是为了避免现有技术存在的不足之处，提供了一种便于安装且保持美观的墙板连接结构。

2、本实用新型解决技术问题采用如下技术方案：一种墙板连接结构，用以连接墙板，所述连接结构包括：

3、一基板，所述基板用以贴近墙面；

4、一设置在基板上的型框，所述型框背离基板一端具有开口，所述开口向基板方形延伸形成容纳腔；

5、设置在型框两侧的限位臂，所述限位臂与基板之间具有间隙；

6、所述墙板包括两个面板与设置在面板之间的芯材，两个所述墙板分别被夹持在型框的相对两侧，所述限位臂置入两个面板之间，所述芯材的侧面相较于面板的侧面形成内凹结构。

7、在数个实施方式中，所述基板上设置有一定位槽，所述定位槽用以锁入紧固件。

8、在数个实施方式中，所述限位臂包括依次相连接的第一连接段、第二连接段与第三连接段，所述第一连接段向上延伸，所述第二连接段向外侧延伸，所述第三连接段向下延伸。

9、在数个实施方式中，所述第三连接段下端水平设置有延伸边，所述延伸边朝向基板且两者之间具有间隙。

10、在数个实施方式中，一个所述面板被夹持在延伸边与基板之间，两个所述墙板之间的拼缝与开口的位置相对应。

11、在数个实施方式中，两个所述墙板之间的拼缝的间距大于1mm。

12、在数个实施方式中，所述型框内设置有发光灯体。

13、在数个实施方式中，所述型框内壁设置有卡槽，所述型框内设置有卡接框，所述卡接框的两侧具有与卡槽配接的凸起，所述卡接框用以将发光灯体限制在型框内。

14、在数个实施方式中，贴近所述墙面的面板的长度小于背离墙面的面板的长度。

15、本实用新型的有益效果在于：

16、本实用新型可实现墙板的快速插接夹持安装固定，极大提高墙板的安装效率，同时可自由选择墙板的无缝或者离缝安装模式，提供更多的安装选择，连接结构位于内部，保持美观，同时可提供隐藏氛围灯功能。

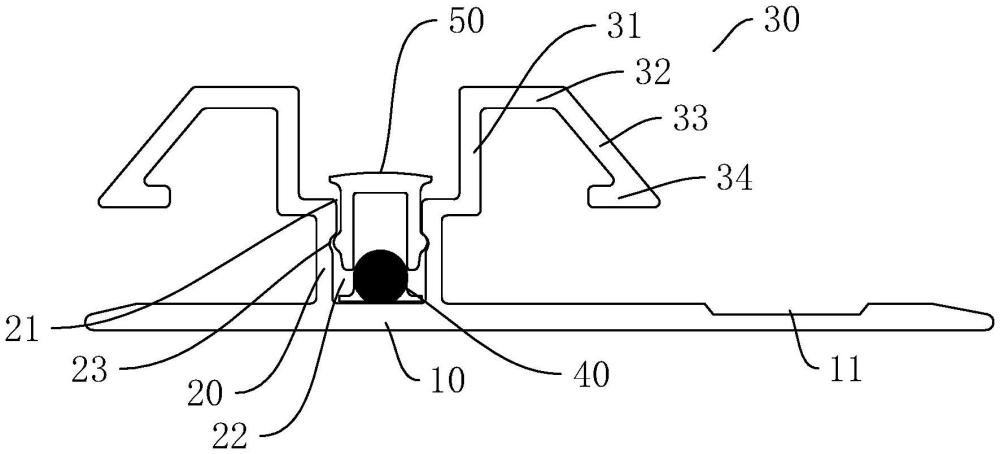

1.一种墙板连接结构，用以连接墙板(200)，其特征在于，所述连接结构包括：

2.根据权利要求1所述的一种墙板连接结构，其特征在于， 所述基板(10)上设置有一定位槽(11)，所述定位槽(11)用以锁入紧固件。

3.根据权利要求2所述的一种墙板连接结构，其特征在于，所述限位臂(30)包括依次相连接的第一连接段(31)、第二连接段(32)与第三连接段(33)，所述第一连接段(31)向上延伸，所述第二连接段(32)向外侧延伸，所述第三连接段(33)向下延伸。

4.根据权利要求3所述的一种墙板连接结构，其特征在于，所述第三连接段(33)下端水平设置有延伸边(34)，所述延伸边(34)朝向基板(10)且两者之间具有间隙。

5.根据权利要求4所述的一种墙板连接结构，其特征在于，一个所述面板(210)被夹持在延伸边(34)与基板(10)之间，两个所述墙板(200)之间的拼缝与开口(21)的位置相对应。

6.根据权利要求5所述的一种墙板连接结构，其特征在于，两个所述墙板(200)之间的拼缝的间距大于1mm。

7.根据权利要求6所述的一种墙板连接结构，其特征在于，所述型框(20)内设置有发光灯体(40)。

8.根据权利要求7所述的一种墙板连接结构，其特征在于，所述型框(20)内壁设置有卡槽(23)，所述型框(20)内设置有卡接框(50)，所述卡接框(50)的两侧具有与卡槽(23)配接的凸起，所述卡接框(50)用以将发光灯体(40)限制在型框(20)内。

9.根据权利要求1所述的一种墙板连接结构，其特征在于，贴近所述墙面(100)的面板(210)的长度小于背离墙面（100）的面板（210）的长度。
