一种灵活组装式预制管廊模板的制作方法

本技术涉及市政工程，具体而言，涉及一种灵活组装式预制管廊模板。

背景技术：

1、传统节段式预制管廊制作时，常根据预制管廊断面尺寸定制整体式内模和外模进行生产，而现实中节段式预制管廊尺寸多样化，定制的整体式内模和外模将无法拥有其他断面尺寸的预制管廊节生产，此定型模板周转率及二次使用率很低，增加了预制管廊节的生产费用。

技术实现思路

1、鉴于此，本实用新型提出了一种灵活组装式预制管廊模板，旨在解决现有节段式预制管廊定制的整体式内模和外模将无法拥有其他断面尺寸预制管廊节生产的问题。

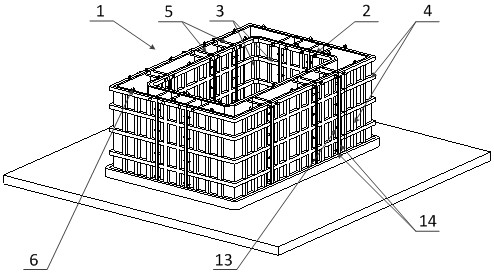

2、本实用新型提出了一种灵活组装式预制管廊模板，该预制管廊模板包括：内模和套设在内模外周的外模；所述内模和所述外模均包括四个角模板和至少四个板面模板，四个所述角模板分别设置在长方形结构的四角位置处，并且，任意两个相邻所述角模板之间均设有至少一个板面模板，四个角模板和至少四个板面模板拼装形成长方形模板结构。

3、进一步地，上述灵活组装式预制管廊模板，所述内模和/或所述外模中任意相邻的所述角模板和所述板面模板之间均可拆卸地相连接。

4、进一步地，上述灵活组装式预制管廊模板，所述内模和/或所述外模中任意相邻的所述角模板和所述板面模板之间通过螺纹丝杆相连接。

5、进一步地，上述灵活组装式预制管廊模板，所述内模和所述外模之间通过连接件可拆卸地相连接。

6、进一步地，上述灵活组装式预制管廊模板，所述内模和所述外模对应侧边上板面模板的数量相同，并且，所述内模的各个角模板与所述外模的各个角模板一一对应，所述内模的各个板面模板与所述外模的各个板面模板一一对应。

7、进一步地，上述灵活组装式预制管廊模板，所述内模的各角模板与其对应的外模的角模板之间均可拆卸地相连接。

8、进一步地，上述灵活组装式预制管廊模板，所述内模的各板面模板与其对应的外模的板面模板之间均可拆卸地相连接。

9、进一步地，上述灵活组装式预制管廊模板，所述角模板包括：两个垂直布置的模板本体，两个模板本体之间相连接。

10、进一步地，上述灵活组装式预制管廊模板，所述内模的各所述角模板和各所述板面模板的内壁上均设有内加劲肋；和/或，所述外模的各所述角模板和各所述板面模板的外壁上均设有外加劲肋。

11、进一步地，上述灵活组装式预制管廊模板，所述板面模板具有多种不同宽度的规格，不同规格所述板面模板的宽度按照同一模数增量递增。

12、本实用新型提供的灵活组装式预制管廊模板，将整体式内模和外模分解为角模板、板面模板的组合式模板，根据节段式预制管廊的尺寸，通过不同宽度的板面模板与角模板的灵活组合，可制作不同尺寸的节段式预制管廊，此模板在不影响施工速度和施工质量的前提下，增加了模板的二次使用率，提高了周转效率，降低了定型模板一次性投入费用，节省了节段式预制管廊生产费用，解决了现有节段式预制管廊定制的整体式内模和外模将无法拥有其他断面尺寸预制管廊节生产的问题。

1.一种灵活组装式预制管廊模板，其特征在于，包括：内模和套设在内模外周的外模；

2.根据权利要求1所述的灵活组装式预制管廊模板，其特征在于，

3.根据权利要求2所述的灵活组装式预制管廊模板，其特征在于，

4.根据权利要求1至3任一项所述的灵活组装式预制管廊模板，其特征在于，

5.根据权利要求4所述的灵活组装式预制管廊模板，其特征在于，

6.根据权利要求5所述的灵活组装式预制管廊模板，其特征在于，

7.根据权利要求5所述的灵活组装式预制管廊模板，其特征在于，

8.根据权利要求1至3任一项所述的灵活组装式预制管廊模板，其特征在于，

9.根据权利要求1至3任一项所述的灵活组装式预制管廊模板，其特征在于，

10.根据权利要求1至3任一项所述的灵活组装式预制管廊模板，其特征在于，
