一种提升电杆壁厚均匀性的离心布料装置的制作方法

本发明涉及电杆离心布料，特别是涉及一种提升电杆壁厚均匀性的离心布料装置。

背景技术：

1、在水泥电杆的离心成型工艺中，混凝土骨料被输送至钢模内部后，依靠模具高速旋转产生的离心力使物料贴附于模具内壁并逐渐密实成型，然而，现有离心布料设备在实际生产中仍存在若干突出问题，导致电杆壁厚均匀性难以有效控制。

2、其一，现有设备多采用单一料口集中供料方式，粗骨料与细骨料同时或无序进入模具，无法根据电杆结构层的成型要求进行分级布料，骨料在离心力作用下虽能贴附模壁，但由于粗细颗粒混杂，较大粒径骨料易在外层聚集，细骨料则被挤压至内层，造成结构层骨料分布不均，进而引发壁厚偏差和局部强度薄弱；其二，现有设备缺乏对布料厚度的实时检测手段，操作人员无法准确掌握模具内各截面物料的实际分布状况，布料量多凭经验控制，容易出现局部壁厚过大或过小的现象，严重影响电杆的承载能力和抗裂性能；其三，现有离心设备在布料过程中对气泡排出和混凝土密实度的提升手段较为有限，常规离心力难以完全消除物料内部的气泡和空隙，尤其在骨料堆积较密区域，气泡排出阻力大，成型后电杆内部易残留蜂窝、空洞等缺陷，降低混凝土的密实度和耐久性，为此，我们提出一种提升电杆壁厚均匀性的离心布料装置。

技术实现思路

1、为了克服上述现有技术所存在的技术问题，本发明提供一种提升电杆壁厚均匀性的离心布料装置。

2、为解决上述技术问题，本发明提供如下技术方案：包括电杆模具，电杆模具的侧面等距固定设置有凸轮，电杆模具的下侧设置有驱动组件，电杆模具和驱动组件的侧面设置有送料组件，电杆模具的侧面对应驱动组件位置等距设置有振动组件；

3、所述驱动组件包括底架，底架的上侧等距对称固定设置有驱动轮，底架之间对称设置有伸缩杆，底架调节位置伸缩杆配合伸缩使用，驱动轮旋转驱动对应凸轮使电杆模具进行离心旋转，底架的内侧设置有触发部件，触发部件配合振动组件使用；

4、所述送料组件包括送料筒，送料筒的侧面设置有检测板，送料筒的侧面设置有送料部件和输送部件，输送部件对送料筒进行输送移动位置，送料筒输送可滑入和滑出电杆模具内部，送料部件将粗骨料和细骨料分别输送至电杆模具内侧位置；

5、所述振动组件包括两组对接板，对接板的内侧设置有振动部件，触发部件可配合振动部件对电杆模具内部骨料进行振动，通过检测板检测骨料厚度，触发部件选择触发对应振动部件。

6、进一步的，所述底架等距设置在电杆模具的下侧位置，对应驱动轮之间通过钢杆连接，一组底架的侧面设置有驱动模块，伸缩杆两端分别固定连接至对应驱动轮的侧面。

7、进一步的，所述触发部件包括设置在底架上侧的拨板，拨板下侧对称固定安装有电推杆且电推杆通过矩形板固定在底架的内侧。

8、进一步的，所述送料筒设置在电杆模具的内部位置，送料筒的侧面开设有贯穿其的开槽，检测板贯穿固定安装在送料筒的上侧。

9、进一步的，所述送料部件包括转动安装在送料筒侧面的送料杆且送料杆两端贯穿送料筒，送料杆的侧面固定套接有输送板且输送板贴合在送料筒的内侧位置，送料筒的侧面固定设置有第一电机且第一电机输出端固定连接至送料杆的侧面，开槽的内部滑动设置有滑板，滑板的下侧设置有送料模块且送料模块输出管贯穿滑板与其固定连接。

10、进一步的，所述输送部件包括设置在送料模块侧面的安装架，安装架的内侧等距对称固定安装有约束架，约束架的内侧转动设置有滚轮且滚轮贴合在送料筒侧面，约束架的上侧固定设置有第二电机且第二电机输出端固定连接至约束架的侧面位置。

11、进一步的，两组所述对接板镜像贴合设置，两组对接板通过凸杆相互插入对接组成圆环，架设在电杆模具的侧面，两组对接板之间设置有限位架且限位架贯穿对接板与其凸杆延伸而出，限位架侧面通过限位卡簧进行约束固定。

12、进一步的，所述振动部件包括等距开设在对接板内侧的活动腔，活动腔的内部活动设置有活动板，活动板的侧面固定安装有连接杆且连接杆贯穿对接板延伸而出，连接杆的侧面固定安装有配重块，连接杆侧面和活动腔壁面之间固定连接有弹簧且弹簧活动套接在连接杆的侧面位置。

13、与现有技术相比，本发明能达到的有益效果是：

14、1、本发明通过驱动组件、送料组件与振动组件的协同配合，送料筒内螺旋输送板与梯形开槽配合送料模块实现粗骨料铺底、细骨料填充的分级布料，使骨料各层在离心力作用下自然压实，检测板超声波探头实时探测骨料层厚度，并通过电推杆调节拨板位置，使振动组件按壁厚分布动态调整冲击强度，保证混凝土密实度，振动组件利用配重块离心甩动与弹簧复位配合，使活动板对模具侧面产生反复冲击振动，加速气泡排出，可提升水泥电杆的壁厚均匀性和整体成型质量。

15、2、本发明通过送料筒内设置螺旋输送板与梯形开槽，配合送料模块的多级供料，可先供应粗骨料铺底、再供应细骨料填充，使电杆结构层由外向内形成合理的骨料级配，各层骨料在离心力作用下自然压实，形成骨料分布合理、壁厚均匀的结构层，避免现有粗细骨料混杂导致壁厚偏差和局部强度薄弱的问题。

16、3、本发明通过检测板侧面等距设置超声波探头，可对模具内骨料层的厚度进行实时探测，为后续振动强度的分区调控提供依据，使布料量控制从经验操作转变为数据驱动。

17、4、本发明通过振动组件通过配重块离心甩动拉动活动板远离模具侧面，电推杆推动拨板对配重块产生反推力，配合弹簧弹性力使活动板复位并冲击模具侧面，形成反复振动，加速骨料间气泡排出，提高混凝土密实度，解决现有离心设备气泡排出不充分、易残留蜂窝空洞的问题。

18、5、本发明通过检测板与电推杆联动，当检测到某处骨料层厚度偏大时，对应位置的电推杆拉动拨板向下远离配重块，使该处活动板的振动冲击减弱或停止，实现对不同壁厚区域的差异化振动处理，避免过度振动造成的骨料离析，保证电杆整体壁厚均匀。

19、6、本发明通过底架等距设置在模具下侧，伸缩杆两端分别固定连接至对应驱动轮侧面，可根据电杆模具规格调节底架位置并自由伸缩适配，使设备能够适应不同直径和长度的电杆模具。

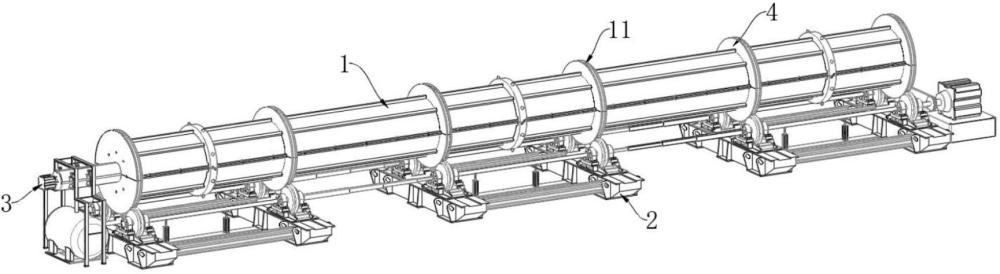

1.一种提升电杆壁厚均匀性的离心布料装置，包括电杆模具（1），电杆模具（1）的侧面等距固定设置有凸轮（11），电杆模具（1）的下侧设置有驱动组件（2），电杆模具（1）和驱动组件（2）的侧面设置有送料组件（3），电杆模具（1）的侧面对应驱动组件（2）位置等距设置有振动组件（4）；

2.根据权利要求1所述的一种提升电杆壁厚均匀性的离心布料装置，其特征在于：所述底架（21）等距设置在电杆模具（1）的下侧位置，对应驱动轮（22）之间通过钢杆连接，一组底架（21）的侧面设置有驱动模块（23），伸缩杆（24）两端分别固定连接至对应驱动轮（22）的侧面。

3.根据权利要求2所述的一种提升电杆壁厚均匀性的离心布料装置，其特征在于：所述触发部件包括设置在底架（21）上侧的拨板（25），拨板（25）下侧对称固定安装有电推杆（26）且电推杆（26）通过矩形板固定在底架（21）的内侧。

4.根据权利要求3所述的一种提升电杆壁厚均匀性的离心布料装置，其特征在于：所述送料筒（31）设置在电杆模具（1）的内部位置，送料筒（31）的侧面开设有贯穿其的开槽（311），检测板（32）贯穿固定安装在送料筒（31）的上侧。

5.根据权利要求4所述的一种提升电杆壁厚均匀性的离心布料装置，其特征在于：所述送料部件包括转动安装在送料筒（31）侧面的送料杆（33）且送料杆（33）两端贯穿送料筒（31），送料杆（33）的侧面固定套接有输送板（331）且输送板（331）贴合在送料筒（31）的内侧位置，送料筒（31）的侧面固定设置有第一电机（34）且第一电机（34）输出端固定连接至送料杆（33）的侧面，开槽（311）的内部滑动设置有滑板（35），滑板（35）的下侧设置有送料模块（36）且送料模块（36）输出管贯穿滑板（35）与其固定连接。

6.根据权利要求5所述的一种提升电杆壁厚均匀性的离心布料装置，其特征在于：所述输送部件包括设置在送料模块（36）侧面的安装架（37），安装架（37）的内侧等距对称固定安装有约束架（38），约束架（38）的内侧转动设置有滚轮（381）且滚轮（381）贴合在送料筒（31）侧面，约束架（38）的上侧固定设置有第二电机（39）且第二电机（39）输出端固定连接至约束架（38）的侧面位置。

7.根据权利要求6所述的一种提升电杆壁厚均匀性的离心布料装置，其特征在于：两组所述对接板（41）镜像贴合设置，两组对接板（41）通过凸杆相互插入对接组成圆环，架设在电杆模具（1）的侧面，两组对接板（41）之间设置有限位架（42）且限位架（42）贯穿对接板（41）与其凸杆延伸而出，限位架（42）侧面通过限位卡簧进行约束固定。
