一种预制外墙板竖缝防水构造及其施工方法与流程

本申请属于装配式建筑外墙防水施工，尤其涉及一种预制外墙板竖缝防水构造及其施工方法。

背景技术：

1、装配式建筑凭借标准化设计、工业化生产、装配化施工、节能环保等优势，成为我国建筑产业转型升级的核心方向。预制外墙板作为装配式建筑主要外围护构件，现场装配拼接后产生的竖向竖缝是外墙防水、气密、保温的核心薄弱部位，其防水可靠性直接决定建筑围护结构的使用耐久性与居住舒适性。

2、现有预制外墙板竖缝防水技术普遍存在构造层级简单、防水逻辑被动、无主动排水能力的缺陷，多数采用“单道密封胶+单层pe棒”的封堵模式，仅依靠密封胶表层防水。在长期户外环境下，受昼夜温差形变、风雨反复冲刷、结构轻微沉降、紫外线老化等多重因素影响，密封胶极易出现开裂、脱胶、粉化失效问题。更为关键的是，传统节点无专用集水、导流、排水构造，微量渗水、界面凝结水会长期滞留于竖缝缝隙内部，持续浸泡密封层与墙体基层，逐步引发墙体返潮、内饰发霉、混凝土碳化、预埋钢筋锈蚀、墙体空鼓开裂等病害，大幅缩短建筑外墙使用寿命。

3、同时，现有施工工艺多为一次性填充封堵，未针对多层密封、空腔构造、排水管路对接设置专属工序，极易出现pe棒铺设不平整、密封胶填充不实、管路对接错位、找坡精度不足等施工缺陷，进一步加剧节点渗漏风险。目前市面上缺乏一种集多层分级密封、双空腔缓冲、主动自流排水于一体，且配套标准化精密施工工艺的预制外墙竖缝防水体系，无法满足高标准装配式建筑长效防水的使用需求。

技术实现思路

1、本申请的目的在于：为了克服现有技术问题，公开了一种预制外墙板竖缝防水构造及其施工方法，通过复合式防水构造与精细化分步施工工艺，彻底解决传统竖缝渗漏、积水滞留、施工精度差、耐久性差的技术问题。

2、一方面，本申请目的通过下述技术方案来实现：

3、一种预制外墙板竖缝防水构造，第一预制外墙板和第二预制外墙板与现浇结构之间围合形成竖向贯通的竖缝，

4、所述预制外墙板竖缝防水构造包括：在竖缝中，沿室外至室内方向依次设置若干层密封防水结构与主动排水结构，包括：

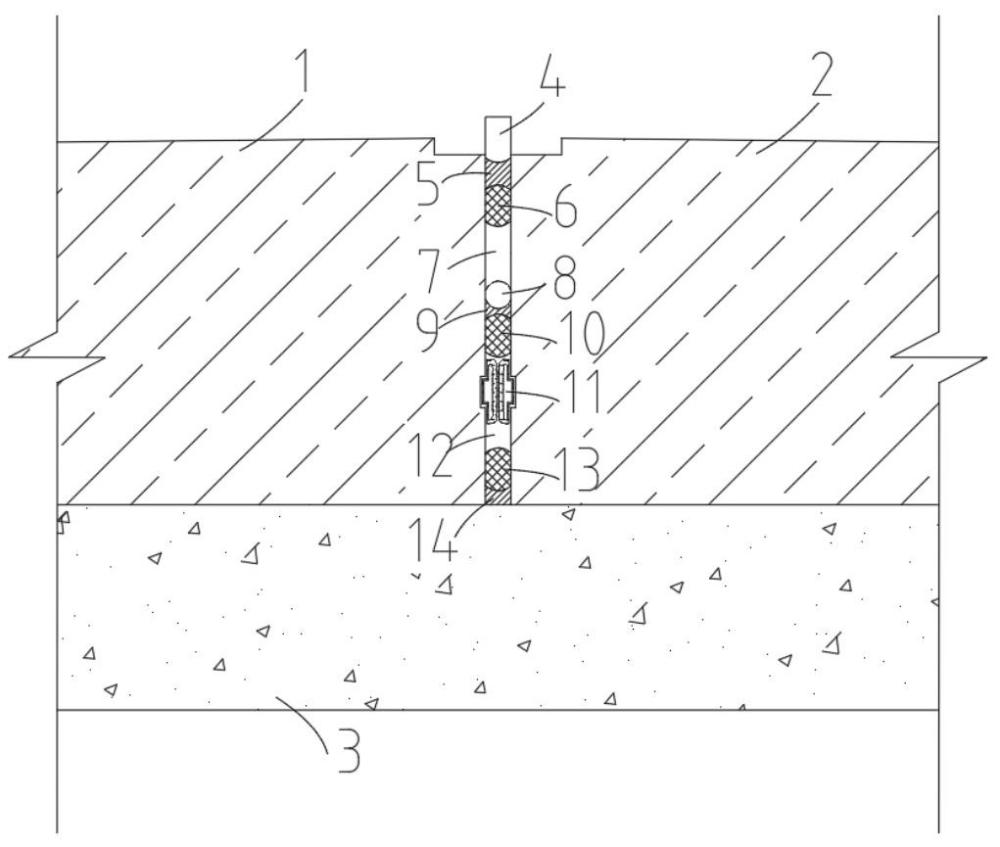

5、所述竖缝中沿室外至室内方向依次排布有第一建筑密封胶、第一发泡聚乙烯棒、第一空腔、pvc竖管、第二建筑密封胶、第二发泡聚乙烯棒、发泡氯丁橡胶气密条、第二空腔、第三发泡聚乙烯棒、第三建筑密封胶；

6、且所述每层预制外墙板的横向拼接横缝与竖缝相交位置水平设置有pvc横管，所述pvc横管内端与pvc竖管密封连通，所述pvc横管外端穿过第一空腔、第一发泡聚乙烯棒和第一建筑密封胶，实现水体外排。

7、根据一个优选的实施方式，所述pvc横管嵌入第一空腔内的管体段上表面切平去除，形成敞口接水结构，用于收集第一空腔内渗水与凝结水。

8、根据一个优选的实施方式，所述pvc横管朝向室外设置5%恒定找坡。

9、根据一个优选的实施方式，所述pvc竖管与各层pvc横管采用插接式连接，各插接接口处涂抹有密封胶，保证排水管路整体密闭无渗漏。

10、根据一个优选的实施方式，所述第一发泡聚乙烯棒、第二发泡聚乙烯棒、第三发泡聚乙烯棒采用圆形闭孔弹性发泡结构，外径与竖缝缝隙宽度匹配，紧密填充于对应层级缝隙内。

11、根据一个优选的实施方式，所述发泡氯丁橡胶气密条紧密贴合于第二发泡聚乙烯棒内侧密封设置。

12、根据一个优选的实施方式，所述第一建筑密封胶、第二建筑密封胶、第三建筑密封胶采用外墙耐候防水弹性密封胶分别封堵各层级缝隙外侧，形成三道独立防水密封屏障。

13、根据一个优选的实施方式，所述第一空腔和第二空腔为竖向贯通的中空腔体结构，第一空腔作为集水缓冲腔体，用于收集、导流微量渗水；第二空腔作为隔热气密缓冲腔体，阻隔外界温湿度向内传递，形成二级防水防护。

14、另一方面，本申请还公开了：

15、一种预制外墙板竖缝防水构造的施工方法，所述施工方法包括：

16、s1、基层清理与预处理：完成预制外墙板吊装、定位、校正与临时固定，使两块预制外墙板与现浇结构围合形成竖向竖缝；清理竖缝内部灰尘、浮浆、杂物及油污；

17、s2、排水管路预制与加工：根据楼层标高与竖缝高度裁切pvc竖管、pvc横管；对每层pvc横管位于第一空腔的管体上表面进行切平处理，形成敞口接水结构；

18、s3、内侧防水施工：进行竖缝最内侧防水结构施工，在竖缝内侧预设位置打第三建筑密封胶并抹平，然后填充第三发泡聚乙烯棒，通过在第三发泡聚乙烯棒外侧预留腔体，成型竖向贯通的第二空腔；

19、s4、中层防水与气密结构施工：在第二空腔外侧缝隙位置粘贴固定发泡氯丁橡胶气密条，保证气密条贴合紧密，随后向外依次填充第二发泡聚乙烯棒、施打第二建筑密封胶，成型中层气密防水结构，实现第二空腔外侧密封防护；

20、s5、排水体系安装固定：在中层防水结构外侧居中竖向布设并临时固定pvc竖管，在每层横缝与竖缝交汇处水平安装pvc横管；将pvc横管内端与pvc竖管插接对接，所有插接缝隙均匀涂抹密封胶密封固化，依托内侧成型结构围合形成竖向贯通的第一空腔，使pvc横竖排水管路整体置于第一空腔内部，形成完整排水体系；

21、s6、外侧第一道防水施工：在第一空腔外侧的竖缝缝隙填充第一发泡聚乙烯棒，压实找平后，在外侧缝口均匀施打第一建筑密封胶，抹平压光，完成最外侧密封防水结构施工，封闭竖缝外侧端口；

22、s7、养护与验收：完成由内至外全层级构造施工后，常温静置养护72h以上，待所有层级密封胶完全固化；养护完成后进行淋水试验、气密性检测，排查无渗漏、无透气缺陷后验收合格。

23、根据一个优选的实施方式，步骤s2还包括：按照5%找坡标准对pvc横管进行预调坡校准，做好定位标记，提前完成所有排水构件预制加工；步骤s5还包括：在pvc横管安装时，按照标记控制5%向外找坡。

24、前述本申请主方案及其各进一步选择方案可以自由组合以形成多个方案，均为本申请可采用并要求保护的方案。本领域技术人员在了解本申请方案后根据现有技术和公知常识可明了有多种组合，均为本申请所要保护的技术方案，在此不做穷举。

25、本申请的有益效果：

26、本发明通过结构构造创新与施工工艺优化，构建了“主动排水+多层密封+空腔缓冲+气密保温”的一体化防水体系，彻底解决传统预制外墙竖缝防水耐久性差、易渗漏、施工质量不稳定的行业痛点，综合性能远超传统单层防水构造，适配高标准绿色装配式建筑的施工与使用要求。

1.一种预制外墙板竖缝防水构造，第一预制外墙板（1）和第二预制外墙板（2）与现浇结构（3）之间围合形成竖向贯通的竖缝，其特征在于，

2.如权利要求1所述的预制外墙板竖缝防水构造，其特征在于，所述pvc横管（4）嵌入第一空腔（7）内的管体段上表面切平去除，形成敞口接水结构，用于收集第一空腔（7）内渗水与凝结水。

3.如权利要求2所述的预制外墙板竖缝防水构造，其特征在于，所述pvc横管（4）朝向室外设置5%恒定找坡。

4.如权利要求3所述的预制外墙板竖缝防水构造，其特征在于，所述pvc竖管（8）与各层pvc横管（4）采用插接式连接，各插接接口处涂抹有密封胶，保证排水管路整体密闭无渗漏。

5.如权利要求1所述的预制外墙板竖缝防水构造，其特征在于，所述第一发泡聚乙烯棒（6）、第二发泡聚乙烯棒（10）、第三发泡聚乙烯棒（13）采用圆形闭孔弹性发泡结构，外径与竖缝缝隙宽度匹配，紧密填充于对应层级缝隙内。

6.如权利要求5所述的预制外墙板竖缝防水构造，其特征在于，所述发泡氯丁橡胶气密条（11）紧密贴合于第二发泡聚乙烯棒（10）内侧密封设置。

7.如权利要求1所述的预制外墙板竖缝防水构造，其特征在于，所述第一建筑密封胶（5）、第二建筑密封胶（9）、第三建筑密封胶（14）采用外墙耐候防水弹性密封胶分别封堵各层级缝隙外侧，形成三道独立防水密封屏障。

8.如权利要求1所述的预制外墙板竖缝防水构造，其特征在于，所述第一空腔（7）和第二空腔（12）为竖向贯通的中空腔体结构，第一空腔（7）作为集水缓冲腔体，用于收集、导流微量渗水；第二空腔（12）作为隔热气密缓冲腔体，阻隔外界温湿度向内传递，形成二级防水防护。

9.一种预制外墙板竖缝防水构造的施工方法，其特征在于，所述施工方法包括：

10.如权利要求9所述的施工方法，其特征在于，步骤s2还包括：按照5%找坡标准对pvc横管（4）进行预调坡校准，做好定位标记，提前完成所有排水构件预制加工；步骤s5还包括：在pvc横管（4）安装时，按照标记控制5%向外找坡。
